Промышленный неуправляемый коммутатор U-8GX/SFP-8GT, 8 портов 1000Base-X SFP, 10/100/1000Base-T(X) RJ45, монтаж на динрейку TSX |TSX-U-8GX/SF EKF TSX-U-8GX/SFP-8GT

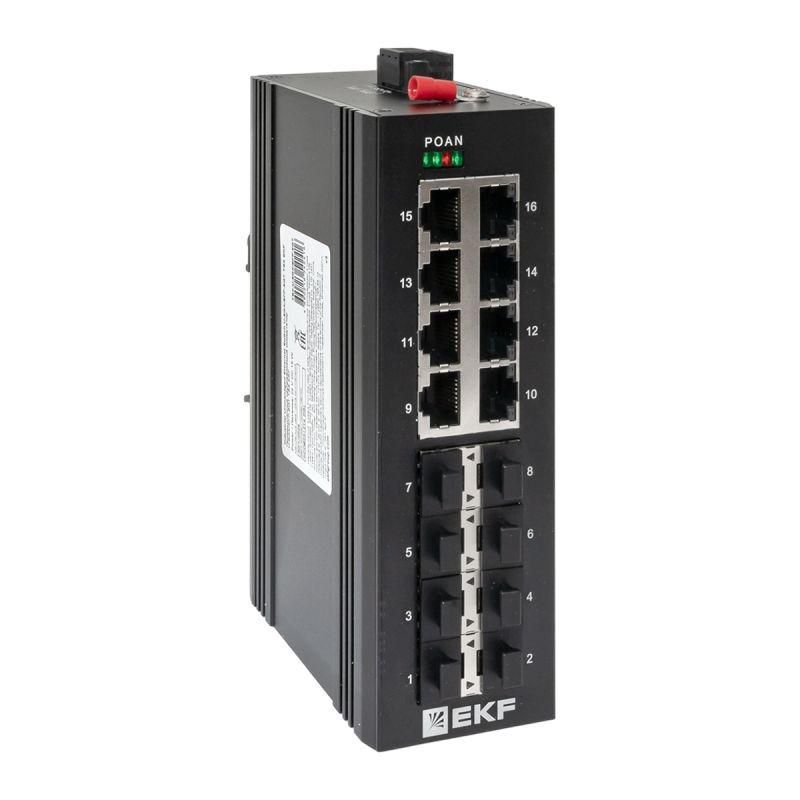

Коммутатор неуправляемый промышленный 8 портов 1000Base-X SFP, 8 портов 10/100/1000Base-T(X) RJ45, монтаж на DIN-рейку TSX U-8GX/SFP-8GT от EKF предназначен для надёжной передачи данных в жестких условиях производства. Устройство сочетает восемь медных портов и восемь оптических слотов SFP, обеспечивая гибкую связь между оборудованием на заводе, в цеху или на транспорте.

Назначение и область применения

TSX U-8GX/SFP-8GT используется для построения промышленных Ethernet-сетей второго уровня (L2). Подходит для соединения контроллеров, датчиков, камер видеонаблюдения, HMI-панелей и другого оборудования, работающего в средах с вибрацией, перепадами температур, пылью и электромагнитными помехами. Применяется на конвейерах, в системах АСУ ТП, на железнодорожном транспорте, в энергетике и на объектах водоснабжения.

Технические характеристики

• 8 портов 10/100/1000Base-T(X) - медные интерфейсы RJ45 для подключения обычного сетевого оборудования;
• 8 портов 1000Base-X - слоты для установки SFP-модулей (оптических трансиверов);
• Автоматическое определение скорости передачи (10/100/1000 Мбит/с) и режима дуплекса (полудуплекс/дуплекс);
• Монтаж на DIN-рейку 35 мм - компактная установка в шкафах управления;
• Работа без настройки - не требуется IP-адресация, VLAN или другие параметры;
• Поддержка IEEE 802.3u / IEEE 802.3ab - совместимость с большинством промышленных устройств.

Совместимость и монтаж

TSX U-8GX/SFP-8GT совместим с любыми SFP-модулями стандарта 1000BASE-SX/LX/ZX, поддерживающими одноволоконную и двухволоконную передачу. Для работы с оптикой необходимо самостоятельно выбрать и установить подходящий модуль. Кабели RJ45 должны соответствовать категории Cat5e или выше. Установка на DIN-рейку выполняется защёлкиванием - устройство фиксируется одним движением. Обязательно убедитесь, что посадочное место на рейке имеет стандартную ширину 35 мм.

Безопасность и стандарты

Производитель указывает соответствие требованиям промышленной электроники, однако конкретные сертификаты (например, IEC 61000-6-2, EN 50155) в предоставленных данных отсутствуют. Коммутатор рассчитан на работу в условиях, характерных для промышленных помещений, но не предназначен для взрывоопасных зон без дополнительной защиты.

Преимущества

• Высокая плотность портов - 16 портов в одном корпусе: 8 меди + 8 оптика;
• Отсутствие необходимости настройки - работает сразу после включения;
• Гибкая архитектура - можно использовать как медные, так и оптические каналы одновременно;
• Стандартный форм-фактор DIN-рейки - легко интегрируется в существующие шкафы управления;
• Надёжная сборка - компоненты рассчитаны на длительную работу в суровых условиях.

Ограничения применения

• Не поддерживает управление сетью - нельзя настраивать VLAN, QoS, ACL, мониторинг трафика;
• Не имеет встроенного питания PoE - устройства с питанием по ethernet требуют внешних источников;
• SFP-слоты не оснащены модулями - их нужно приобретать отдельно;
• Не рекомендован для использования вне помещений без дополнительного кожуха IP-защиты.

Примеры использования

• Связь PLC с HMI-панелью через медный порт и с удалённым сервером через SFP-оптику;
• Объединение камеры видеонаблюдения (RJ45) и терминала сбора данных (SFP) в одном шкафу;
• Передача данных между двумя цехами на расстоянии до 10 км - при использовании длинноволнового SFP-модуля LX;
• Замена старого коммутатора в щите управления на более современный с возможностью перехода на оптику.

Практические советы

• Выбирайте SFP-модули с учётом типа волокна (SM/MM), длины линии и длины волны (850/1310/1550 нм);
• Избегайте перегрузки одного порта - максимальная нагрузка на каждый порт составляет 1 Гбит/с;
• Проверьте напряжение питания - TSX U-8GX/SFP-8GT требует стабильного 24 В постоянного тока (уточните в документации производителя);
• При использовании оптики следите за чистотой торцов волокон - грязь вызывает потери сигнала;
• Для долгой службы избегайте установки рядом с источниками высоких частот (частотные преобразователи, сварочные аппараты).
