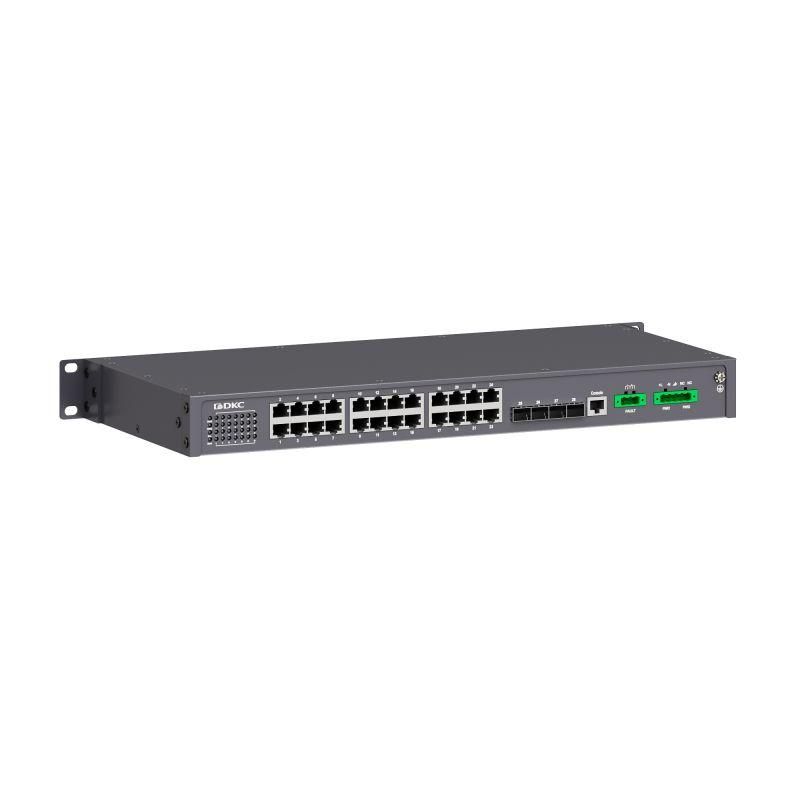

Промышленный управляемый коммутатор, монтируемый в 19 стойку, 4 порта 100Base-X SFP, 24x10/100Base-T(X) RJ45, 100-240В AC/110-220В DC - N2100-4SFP24T-P5 ДКС

Коммутатор промышленный управляемый DKC N2100-4SFP24T-P5 предназначен для надёжной организации сетевой инфраструктуры в жестких условиях - от цехов до уличных объектов. Устройство сочетает 24 медиальных порта и 4 оптоволоконных слота, работает от переменного или постоянного тока и монтируется в стандартную 19-дюймовую стойку.

Назначение и область применения

Коммутатор промышленный управляемый DKC N2100-4SFP24T-P5 используется там, где требуется высокая отказоустойчивость сети: на производствах, в энергетике, на транспорте, в системах автоматизации. Он связывает контроллеры, камеры, терминалы, датчики и другое оборудование через Ethernet. Подходит для создания кольцевых, звездообразных и других топологий с резервированием канала связи.

Технические характеристики

• Порты: 24 × 10/100Base-T(X) RJ45, 4 × 100Base-X SFP (оптические)
• Уровень управления: Layer 2 (L2) - фильтрация по MAC-адресам, VLAN, QoS
• Питание: 100–240 В AC / 110–220 В DC - совместим с большинством промышленных источников
• Монтаж: 19 дюймов, возможность установки передней или задней панелью
• Защита: IP40 - против твердых частиц, но не от воды и брызг
• Рабочая температура: от -40 C до +75 C
• Поддержка протоколов: STP/RSTP, DT-Ring, DRP/DHP, SNMP v1/v2c/v3, Telnet, Web-интерфейс
• Дополнительно: мониторинг DDM для SFP-модулей, RMON, SNTP Client/Server, контроль IP/MAC-конфликтов

Совместимость и монтаж

Коммутатор промышленный управляемый DKC N2100-4SFP24T-P5 устанавливается в шкафы с стандартным креплением 19 дюймов. Монтаж возможен как спереди, так и сзади - удобно для компактных или двусторонних распределительных щитов. Каждый из 4 слотов SFP принимает одножильные или многожильные оптические модули с интерфейсом 100BASE-FX. Для работы с медными кабелями используйте витую пару категории Cat5e и выше. Обязательно проверьте длину кабеля: максимальная дальность для медных портов - 100 метров, для оптики зависит от типа SFP-модуля.

Безопасность и стандарты

Устройство соответствует требованиям промышленной электромагнитной совместимости (EMC) и имеет степень защиты IP40 - защищено от твердых предметов более 1 мм, но не от влаги. Не предназначено для открытого монтажа на улице без корпуса. Температурный диапазон (-40…+75 C) позволяет использовать его в суровых климатических условиях, однако при работе на пределе рекомендуется обеспечить принудительную вентиляцию или теплоотвод.

Преимущества

• Гибкая сеть: 24 медных порта + 4 оптических позволяют подключать устройства на больших расстояниях
• Высокая надёжность: поддержка нескольких протоколов резервирования (DT-Ring, RSTP) снижает время простоя
• Удалённое управление: настройка через Web, Telnet, SNMP - удобно для удалённых объектов
• Широкий диапазон напряжений: питание от AC и DC - совместимо с большинством промышленных систем
• Диагностика: мониторинг состояния SFP-модулей и обнаружение конфликтов адресов упрощают обслуживание

Ограничения применения

• Не подходит для сред с повышенной влажностью, брызгами или пылевыми выбросами - IP40 недостаточно
• Отсутствие Gigabit-портов: все порты работают максимум на 100 Мбит/с - не подходит для потокового видео или высокоскоростных передач
• Нет PoE - нельзя запитывать камеры или точки доступа по Ethernet; требуются внешние адаптеры
• Требуется знание основ сетевых протоколов для настройки - не для новичков без подготовки

Примеры использования

• Автоматизированная линия сборки: подключение PLC, HMI, датчиков и камер через медные порты, а оптические порты используются для связи между этажами
• ТЭЦ: организация кольцевой сети с резервированием между датчиками давления, температуры и SCADA-системой
• Железнодорожный узел: монтаж в шкафу на перроне - работа при экстремальных температурах, связь с сигнализацией и видеонаблюдением
• Логистический комплекс: соединение серверов, считывателей штрих-кода и терминалов в одном сегменте с VLAN-разделением

Практические советы

• Выбирайте SFP-модули с учётом длины кабеля и типа волокна - одножильное (SMF) для длинных линий, многожильное (MMF) для внутриобъектовой связи
• Используйте витую пару с экраном (FTP/SFTP) в местах с сильными помехами - например, рядом с частотниками
• Настройте RSTP или DT-Ring сразу после установки - это минимизирует риск потери связи при обрыве кабеля
• Зарегистрируйте устройство в SNMP-менеджере для централизованного мониторинга - особенно важно при множестве коммутаторов
• Проверьте полярность при подключении постоянного тока - неверное подключение может вывести устройство из строя
• Для холодных условий (< -20 C) убедитесь, что источник питания также рассчитан на такие температуры
