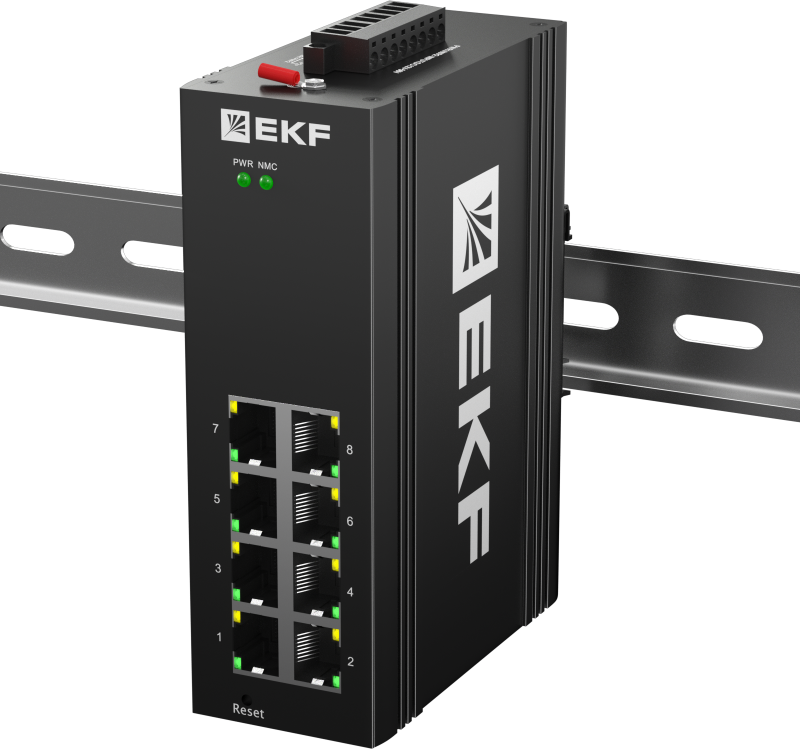

Коммутатор управляемый промышленный уровня L2 ML2-8GTP от EKF - это надёжное решение для построения устойчивых промышленных сетей Gigabit Ethernet с питанием устройств по технологии PoE. Артикул tsx-ml2-8gtp рассчитан на монтаж на DIN-рейку и подходит для условий производства, транспорта и энергетики.

Назначение и область применения

Коммутатор управляемый промышленный уровня L2 ML2-8GTP используется для организации проводной сети с передачей данных со скоростью до 1 Гбит/с и одновременным питанием подключённых устройств через Ethernet-кабель (PoE). Подходит для подключения камер видеонаблюдения, точек доступа Wi-Fi, терминалов сбора данных, PLC и других устройств, требующих питания и высокой пропускной способности. Применяется в цехах, на транспортных узлах, в системах автоматизации и на объектах с жёсткими условиями эксплуатации.

Технические характеристики

• Количество портов: 8 × RJ45, 10/100/1000Base-T(X) - все порты поддерживают автоподбор скорости и режима дуплекса
• PoE: поддержка стандарта IEEE 802.3af/at - суммарная мощность до 120 Вт, распределение по портам автоматическое
• Монтаж: крепление на DIN-рейку типа TSX (стандарт EN 60715)
• Управление: веб-интерфейс и командная строка (CLI) через консольный порт
• Уровень управления: Layer 2 - VLAN, QoS, STP/RSTP, IGMP Snooping, ACL
• Работа при температуре: от -40C до +75C
• Степень защиты: IP40 - защищён от контакта с предметами >1 мм и от ограниченного попадания пыли
• Питание: 12–48 В постоянного тока (DC), входной разъём - 2-клеммный

Совместимость и монтаж

Коммутатор управляемый промышленный уровня L2 ML2-8GTP совместим с любыми устройствами, поддерживающими стандарты Ethernet 10/100/1000Base-T и PoE (IEEE 802.3af/at). Для установки достаточно закрепить корпус на стандартную DIN-рейку шириной 35 мм. Кабели подключаются напрямую к RJ45-портам - никаких переходников не требуется. Консольный порт позволяет настраивать устройство через USB-to-RS232 адаптер при отсутствии сети. Убедитесь, что источник питания соответствует требованиям: минимальное напряжение 12 В DC, максимальный ток - 5 А при 48 В.

Безопасность и стандарты

• Электромагнитная совместимость: EN 61000-6-2, EN 61000-6-4
• Защита от перегрузки и короткого замыкания на портах PoE
• Соответствие нормам безопасности IEC/EN 62368-1
• Подтверждённая работоспособность при вибрациях и ударах согласно IEC 60068-2-64

Преимущества

• Высокая отказоустойчивость благодаря промышленному исполнению и широкому диапазону рабочих температур
• Гибкая настройка сети через веб-интерфейс - удобно для инженера без глубоких знаний CLI
• Интеграция PoE снижает затраты на прокладку отдельных силовых кабелей
• Физическая компактность и возможность монтажа прямо на динрейку экономят место в шкафу
• Поддержка RSTP обеспечивает быстрое восстановление связи после обрыва канала

Ограничения применения

• Не поддерживает SFP-порты - нельзя использовать оптоволоконные соединения
• Степень защиты IP40 исключает использование во влажных средах или там, где возможен контакт с брызгами воды
• Суммарная мощность PoE 120 Вт ограничивает количество одновременно работающих устройств с высоким потреблением (например, нескольких PTZ-камер)
• Отсутствует встроенная резервация питания - рекомендуется применять внешние ИБП или двойные источники

Примеры использования

• Автоматизация производственной линии: подключение PLC, датчиков и HMI-панелей через один кабель
• Видеонаблюдение на складе: 6 камер PoE + 2 точки доступа Wi-Fi, запитанные от одного коммутатора
• Железнодорожный узел: связь между контроллерами сигналов и сервером управления
• Энергообъект: сбор данных с датчиков температуры и давления в распределительном щите

Практические советы

• Перед первым запуском проверьте, чтобы напряжение питания было в пределах 12–48 В DC - превышение выведет устройство из строя
• Для сложных сетей используйте CLI через консольный порт - он даёт более точный контроль над VLAN и ACL
• Учитывайте тепловыделение: при работе на максимуме нагрузки (8 портов PoE) обеспечьте достаточную вентиляцию вокруг корпуса
• При использовании длинных кабелей (>90 м) выбирайте качественный кабель категории Cat6A - это сохраняет скорость и мощность PoE
• Зарегистрируйте arтикул tsx-ml2-8gtp в системе учёта оборудования - модель входит в серию PROxima, что гарантирует единый стиль обслуживания и наличие запчастей
