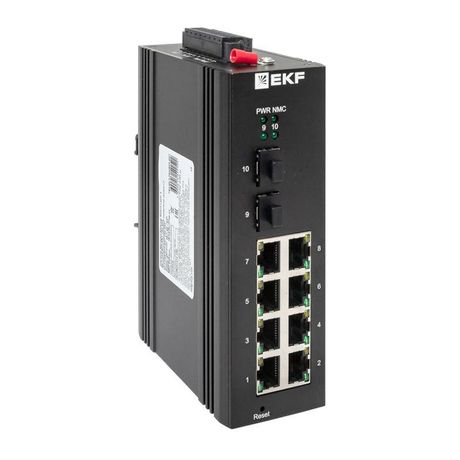

Промышленный управляемый коммутатор уровня L2 TSX-ML2-2GX/SFP-8GT, 2 порта 1000Base-X SFP, 8 портов 10/100/1000Base-T(X) RJ45, монтаж на динрейку TSX EKF

Коммутатор EKF TSX-ML2-2GX/SFP-8GT - это управляемый промышленный L2-коммутатор с 8 медными портами и 2 оптоволоконными SFP, предназначенный для надёжной передачи данных в жестких условиях производства. Установка на DIN-рейку позволяет легко интегрировать устройство в распределительные щиты.

Назначение и область применения

Коммутатор EKF TSX-ML2-2GX/SFP-8GT используется для построения отказоустойчивых промышленных сетей на базе Gigabit Ethernet. Подходит для соединения автоматизированных систем, PLC, HMI, камер видеонаблюдения, датчиков и других устройств в цехах, на транспорте, энергообъектах и объектах инфраструктуры. Два порта SFP позволяют организовать длинные линии связи по оптоволокну, а восемь RJ45 - подключить локальные устройства вблизи от щита.

Технические характеристики

• Количество портов RJ45: 8 (10/100/1000 Мбит/с, автоопределение скорости и дуплекса)
• Количество портов SFP: 2 (1000Base-X, поддерживают модули одноволоконного и многомодового оптоволокна)
• Уровень управления: Layer 2 (L2), с возможностью настройки VLAN, QoS, STP/RSTP
• Интерфейсы настройки: Web-интерфейс, CLI через консольный порт (RJ45)
• Монтаж: на DIN-рейку 35 мм
• Питание: 12–48 В постоянного тока (DC), с обратной полярностью
• Рабочая температура: от –40 C до +75 C
• Степень защиты: IP40 (защита от доступа пальцев и твердых частиц >1 мм)
• Габариты: 139 × 100 × 55 мм

Совместимость и монтаж

Коммутатор EKF TSX-ML2-2GX/SFP-8GT совместим с любыми стандартными SFP-модулями, соответствующими IEEE 802.3z. Для работы с оптоволокном необходимо использовать отдельные оптические модули - они не входят в комплект. Монтаж осуществляется на стандартную DIN-рейку 35 мм. Клеммы питания расположены снизу корпуса - удобны для быстрого подключения проводов сечением до 2,5 мм2. Консольный порт (RS-232) требует переходника USB-to-RS232 для подключения к современным компьютерам.

Безопасность и стандарты

Коммутатор EKF TSX-ML2-2GX/SFP-8GT соответствует требованиям EN 61000-6-2 (электромагнитная совместимость) и EN 61131-2 (промышленные контроллеры). Защита от перепolarity питания предотвращает повреждение при неверном подключении. Наличие широкого диапазона рабочих температур делает устройство устойчивым к колебаниям окружающей среды, характерным для промзоны.

Преимущества

• Поддержка VLAN позволяет изолировать трафик между группами устройств - например, отделить управляющие сигналы от видео-потоков.
• RSTP обеспечивает автопереход на резервный маршрут при обрыве линии, минимизируя простои.
• Широкий диапазон напряжений питания (12–48 В DC) совместим с большинством промышленных источников.
• Высокая устойчивость к температуре - работает даже в холодных цехах и на открытых площадках.
• Web-интерфейс и CLI дают гибкий контроль - можно настраивать как через браузер, так и через терминал.

Ограничения применения

• Не поддерживает PoE - нельзя питать камеры или точки доступа по Ethernet-кабелю.
• IP40 не защищает от воды и пыли - не применяйте во влажных или запылённых зонах без дополнительной защиты (например, в герметичном шкафу).
• Отсутствие встроенного SNMP - невозможна интеграция с крупными системами мониторинга без сторонних решений.
• Нет встроенного резервирования питания (Dual Power Input) - требуется внешний источник с резервом, если нужна высокая доступность.

Примеры использования

• Связь между PLC и SCADA-системой по оптоволокну через два порта SFP, остальные 8 портов используются для подключения датчиков и HMI-панелей.
• Сеть видеонаблюдения на заводе: камеры подключены к RJ45-портам, а данные передаются на сервер через один из SFP-портов по одномодовому волокну на расстояние до 10 км.
• Автоматизация конвейера: коммутатор установлен внутри щита рядом с частотниками, все устройства связываются по меди, а резервная линия - по оптике.

Практические советы

• Перед установкой проверьте тип SFP-модуля - он должен подходить по длине волны и типу волокна (SM/MM) к вашей сети.
• При использовании в условиях сильных помех используйте экранированные кабели CAT6A и заземлите корпус коммутатора.
• Настройку начинайте с Web-интерфейса - она проще для новичков; CLI лучше использовать для массовой настройки нескольких устройств.
• Учитывайте посадочные размеры: ширина 100 мм - убедитесь, что есть место на DIN-рейке рядом с другими устройствами.
• Для критически важных систем рекомендуется подключение к источнику бесперебойного питания - хотя сам коммутатор выдерживает скачки напряжения, внезапное отключение может нарушить работу сети.
