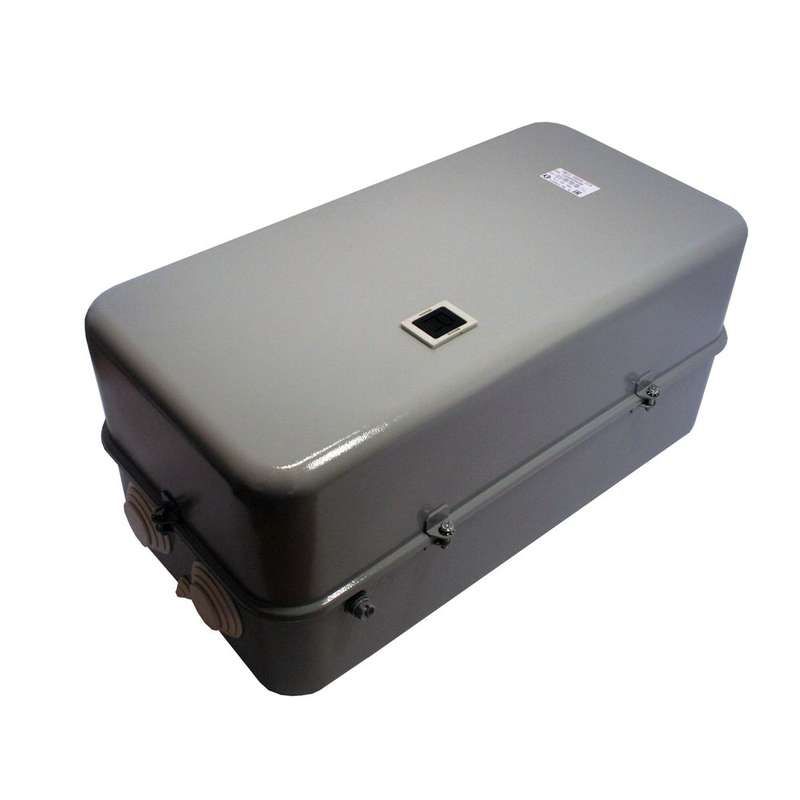

Пускатель электромагнитный ПМ12-160240 У3 В 220В 1602 - 072240222ВВ220000520 КашинЗЭА

Пускатель электромагнитный У3 В 220В 145А, категория 220В AC (ПМА 6212) - это устройство для дистанционного управления трёхфазными двигателями с короткозамкнутым ротором, оснащённое тепловым реле и винтовыми зажимами. Произведённый компанией КЗЭА, он предназначен для стационарных установок и обеспечивает надёжный прямой запуск и защиту от перегрузок.

Назначение и область применения

Пускатель электромагнитный У3 В 220В 145А, категория 220В AC (ПМА 6212) используется для удалённого включения и выключения трёхфазных асинхронных двигателей мощностью до 75 кВт. Он применяется в системах автоматизации: на конвейерах, насосах, вентиляторах, станках и других устройствах, где требуется частый пуск/останов. Тепловое реле защищает двигатель от длительной перегрузки и обрыва фазы.

Технические характеристики

• Номинальный ток: 160 А - максимальный постоянный ток, который может коммутировать пускатель без повреждений.
• Напряжение катушки управления: 220 В переменного тока - требует питания именно этой величины для срабатывания.
• Напряжение силовой цепи: до 660 В - допустимо подключение к сетям с таким уровнем напряжения.
• Номинальная мощность: 75 кВт - соответствует нагрузке двигателя, которую можно безопасно запускать через этот пускатель.
• Диапазон настройки теплового реле: 120 А - предел, при котором реле начнёт отключать питание при перегрузке; регулируется в этом интервале.
• Количество контактов: 3 нормально замкнутых (НО), 2 нормально разомкнутых (НЗ), 2 размыкающих, 2 замыкающих - позволяет реализовать сложные схемы управления и сигнализации.
• Степень защиты: IP40 - защита от твердых предметов больше 1 мм, но не от воды. Подходит для внутренней установки в щитах.
• Климатическое исполнение: У3 - работает при температуре от −40C до +55C, в условиях умеренного климата с повышенной влажностью.
• Максимальная температура эксплуатации: 55 C - выше этого значения возможны отказы или снижение срока службы.
• Тип соединения: винтовые зажимы - удобны для многожильных проводов, требуют периодической проверки затяжки.
• Класс выпуска: класс 20 - время срабатывания теплового реле при 8-кратном токе составляет около 20 секунд.
• Индикация: есть - наличие индикатора состояния (например, горящий светодиод при включенном состоянии) позволяет контролировать работу без дополнительных приборов.
• Тип пускателя: прямого пуска - не имеет функций реверса или мягкого старта, только включение/выключение.

Совместимость и монтаж

Пускатель электромагнитный У3 В 220В 145А, категория 220В AC (ПМА 6212) монтируется на монтажную плату - то есть крепится к металлической поверхности с помощью болтов или шпилек. Его нельзя устанавливать прямо на стену или внутри распределительных коробок без жесткой основы. Для работы необходима внешняя кнопочная станция или PLC с выходом на 220 В AC для управления катушкой. Наличие вспомогательных контактов позволяет подключить сигнализацию или блокировки, но сами они не имеют индикации - световые сигналы отсутствуют.

Безопасность и стандарты

Пускатель соответствует требованиям к применению в промышленных установках согласно ГОСТ Р МЭК 60947-4-1. Защита от перегрузок реализована через встроенное тепловое реле. Для защиты от импульсных перенапряжений на катушке рекомендуется установка ограничителя перенапряжения (ОПН) параллельно катушке управления - особенно в сетях с высокими помехами или частыми коммутациями.

Преимущества

• Встроенные тепловое реле и индикация снижают потребность во внешних элементах защиты и контроля.
• Высокий номинальный ток (160 А) и мощность (75 кВт) позволяют использовать его для крупных двигателей без необходимости перехода на более дорогие модели.
• Гибкая система контактов (3НО+2НЗ+2 размыкающих+2 замыкающих) даёт возможность собирать сложные схемы управления без дополнительных модулей.
• Климатическое исполнение У3 делает его пригодным для большинства условий в России и странах СНГ.

Ограничения применения

• Не предназначен для реверсирования двигателей - нужен второй пускатель или реверсивная схема.
• Защита от короткого замыкания отсутствует - необходимо использовать автоматический выключатель перед пускателем.
• Степень защиты IP40 исключает использование вне закрытых щитов или в сырых помещениях.
• Максимальная рабочая температура 55 C - не подходит для установки рядом с нагревательными элементами или в плохо вентилируемых местах.
• Отсутствие световых сигнализаторов - индикация есть, но она не является визуальной (не указан тип); возможно, это просто механический указатель положения.

Примеры использования

• Автоматизация конвейера на пищевом заводе - запуск/останов по команде оператора.
• Насосная станция водоснабжения - управление насосом с тепловой защитой от перегрузки при закупорке.
• Вентиляционная установка в производственном цеху - работа в режиме “вкл./выкл.” с учётом температурного режима.
• Оборудование для деревообработки - станки с мощными двигателями, требующие надёжного пуска и защиты от перегрузки.

Практические советы

• Проверяйте затяжку винтовых зажимов каждые 6–12 месяцев - ослабление вызывает перегрев и выход из строя.
• Настройте тепловое реле точно под номинальный ток двигателя - не используйте максимум 120 А, если двигатель рассчитан на 80 А.
• Убедитесь, что напряжение на катушке строго 220 В AC - отклонение +-10% допустимо, но ниже 190 В пускатель может не включаться.
• Для долгой жизни устройства избегайте частых включений (более 60 раз в час) - это сокращает срок службы контактов.
• При использовании в системах с частыми перебоями напряжения обязательно установите ОПН на катушку управления - это предотвратит пробой изоляции.
• При замене учитывайте посадочные размеры - хотя модель совместима с другими пускателями серии ПМА, точные отверстия под крепление должны совпадать.
