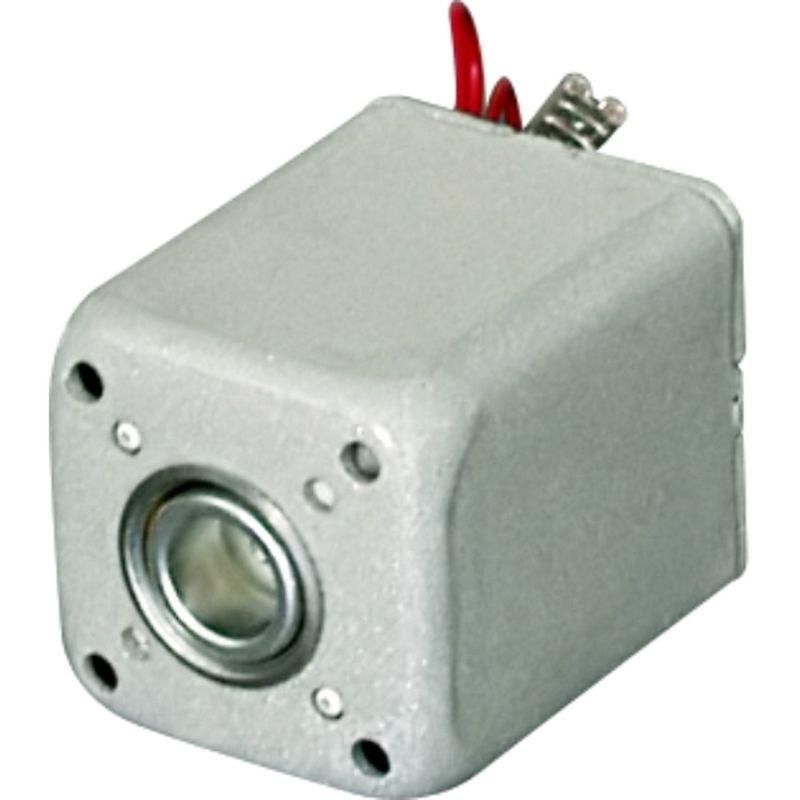

Расцепитель минимального напряжения AC220-230В для NA1-1000 с выдерж. времени (R) | 885995 CHINT

Расцепитель минимального напряжения AC 220-230В для NA1-1000 с выдержкой времени (R) от CHINT - устройство для автоматического отключения автоматического выключателя при снижении напряжения ниже заданного уровня, обеспечивая защиту оборудования от повреждений из-за просадок сети. Артикул 885995 предназначен для установки на серию NA1-1000.

Назначение и область применения

Расцепитель минимального напряжения AC 220-230В для NA1-1000 с выдержкой времени (R) предотвращает работу электрооборудования при недостаточном напряжении, что особенно важно для двигателей, насосов, компрессоров и других чувствительных нагрузок. Он работает совместно с автоматическими выключателями серии NA1-1000, отключая цепь, когда напряжение падает ниже порогового значения. Выдержка времени позволяет избежать ложных срабатываний при кратковременных перебоях - например, при запуске крупной машины или аварийных колебаниях в сети.

Технические характеристики

• Номинальное напряжение питания: 220–230 В переменного тока (AC)
• Тип тока: Переменный (AC)
• Совместимость: Только с автоматическими выключателями NA1-1000
• Функция: Отключение с выдержкой времени - задержка перед срабатыванием для фильтрации кратковременных провалов напряжения

Совместимость и монтаж

Расцепитель AC 220-230В для NA1-1000 с выдержкой времени (R) устанавливается исключительно на автоматы серии NA1-1000. Подключение осуществляется через штыревые контакты на корпусе выключателя - специального инструмента не требуется. Убедитесь, что выключатель имеет соответствующую посадочную площадку. Напряжение питания подводится отдельными проводами к клеммам расцепителя - не используйте питание от защищаемой цепи. Монтаж выполняется при отключенном питании.

Безопасность и стандарты

Устройство соответствует требованиям международных норм для коммутационной аппаратуры. Применяется в системах с классом защиты IP20 - не предназначено для работы во влажных, пыльных или открытых помещениях без дополнительной защиты.

Преимущества

• Выдержка времени снижает количество ложных отключений при краткосрочных просадках напряжения
• Стандартная совместимость с популярной серией NA1-1000 упрощает замену и модернизацию существующих щитов
• Монолитная конструкция без настроек - надежная работа без необходимости регулировки

Ограничения применения

• Не работает с другими сериями автоматических выключателей - даже аналогичными по габаритам
• Подходит только для сетей 220–230 В AC; несовместим с постоянным током (DC) или напряжением 380 В
• Не защищает от перегрузок или КЗ - используется только как дополнение к основному автомату
• Не рассчитан на внешнюю среду - требует установки внутри распределительного щита

Примеры использования

• Защита промышленных станков от самозапуска после восстановления напряжения
• Обеспечение безопасного отключения насосных групп при падении напряжения в сети
• Использование в системах конвейеров, где внезапный запуск после провала напряжения опасен

Практические советы

• Проверьте тип автомата до покупки - расцепитель 885995 подходит только для NA1-1000, другие модели не подходят
• При монтаже убедитесь, что провода питания к расцепителю не перепутаны с силовыми контактами
• Если в вашей сети часто бывают кратковременные просадки, выдержка времени - важное преимущество; если такие скачки редки, можно использовать версию без задержки
• Не закрывайте расцепитель крышкой щита плотно - он нуждается в вентиляции и доступе для проверки
