Расцепитель независимый AC220-230В для NA1-1000 (R) | 885998 CHINT

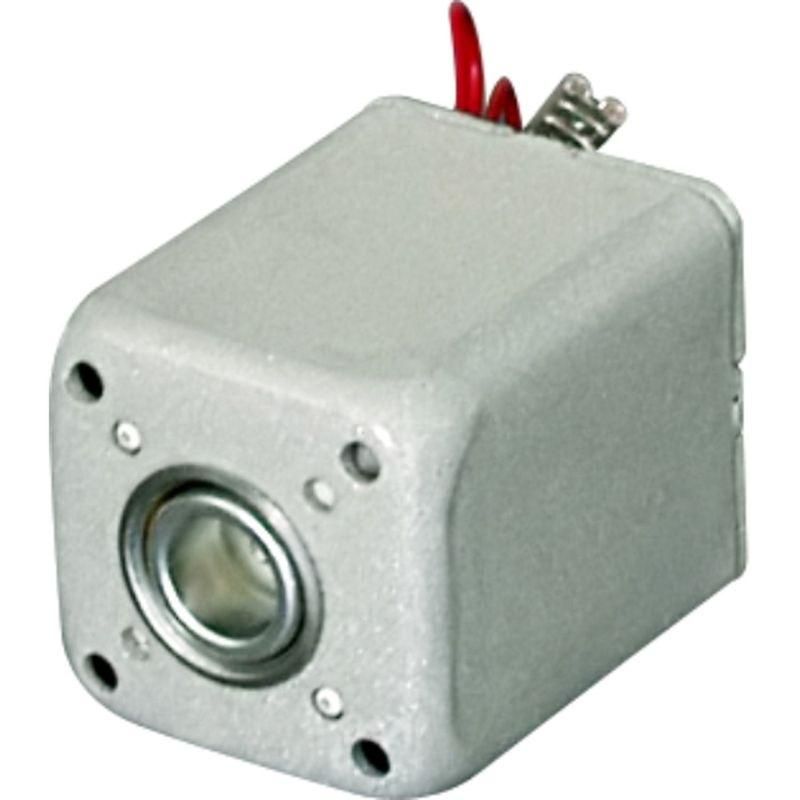

Расцепитель независимый AC 220–230 В для NA1-1000 (R) от CHINT - устройство для удалённого отключения автоматического выключателя NA1-1000 при подаче напряжения на катушку. Применяется в системах управления и защиты электрооборудования, где требуется дистанционный разрыв цепи.

Назначение и область применения

Расцепитель независимый AC 220–230 В для NA1-1000 (R) предназначен для командного отключения автомата NA1-1000 при подаче напряжения на его катушку. Он не управляет нагрузкой напрямую - работает как исполнительное устройство: получает сигнал и механически размыкает контактную группу выключателя. Подходит для установки в щитах управления, на производствах, в системах аварийной остановки, конвейерах, насосных станциях и других объектах, где нужна возможность удалённого отключения силового оборудования.

Технические характеристики

• Номинальное напряжение питания: 220–230 В переменного тока (AC)
• Тип тока: только переменный (не совместим с постоянным током)
• Количество переключающих контактов: один - нормально замкнутый, используется для передачи сигнала отключения
• Количество управляющих контактов: ноль - расцепитель не имеет собственных входных/выходных контактов для подключения нагрузки

Совместимость и монтаж

Расцепитель независимый AC 220–230 В для NA1-1000 (R) совместим исключительно с автоматическими выключателями серии NA1-1000 от CHINT. Устанавливается на специальный фиксирующий механизм боковой поверхности аппарата - без дополнительных креплений. Для работы необходимо подключить питание 220–230 В AC к выводам катушки расцепителя. Монтаж допускается только при отключенном питании основной цепи. После установки проверьте свободное перемещение механизма отключения - он не должен задевать корпус или соседние устройства.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2 для аппаратов низковольтного распределения. Не содержит опасных материалов. Работает в пределах температур от –5 C до +40 C. Не предназначено для взрывоопасных зон.

Преимущества

• Простой принцип действия - надёжное отключение при любом уровне нагрузки на NA1-1000
• Не требует внешнего источника управления - достаточно подать 220 В AC
• Минимальная потребляемая мощность - снижает нагрузку на управляющую цепь
• Интегрированная конструкция - не занимает лишнее место в шкафу

Ограничения применения

• Не работает при постоянном токе - нельзя использовать с источниками DC
• Поддерживает только модели NA1-1000; несовместим с другими сериями автоматических выключателей
• Не обеспечивает самоблокировку - после срабатывания требуется ручное возвращение рычага выключателя в положение «Вкл»
• Не защищён от воздействия воды или пыли - применяется только внутри закрытых щитов

Примеры использования

• Автоматическое отключение станка при срабатывании системы безопасности
• Отключение группы освещения через пульт дистанционного управления
• Экстренная остановка конвейера по сигналу от датчика перегрева
• Выключение насосной группы при достижении уровня жидкости в резервуаре

Практические советы

• Проверяйте соответствие напряжения сети - отклонение более +-10 % может вызвать отказ или повреждение катушки
• Не используйте расцепитель независимый AC 220–230 В для NA1-1000 (R) в качестве самостоятельного коммутирующего элемента - он не рассчитан на управление нагрузкой
• При сборке щита убедитесь, что провода к катушке не пережимаются и не находятся рядом с высокочастотными помехами
• Запасной расцепитель CHINT 885998 рекомендуется хранить в сухом месте - даже при отсутствии эксплуатации возможна коррозия контактов
