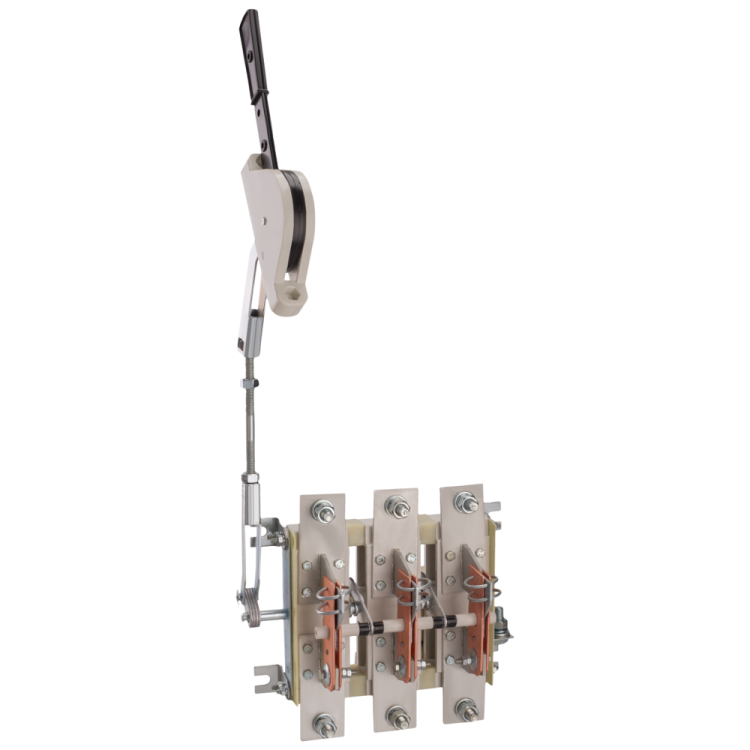

Разъединитель РЕ19-35-31140-250А-Л-УХЛ3 | 119565 КЭАЗ

Разъединитель РЕ19-35-31140-250А-Л-УХЛ3 от КЭАЗ - трёхполюсный коммутационный аппарат, предназначенный для безопасного отключения электрической цепи под нагрузкой и обеспечения видимого разрыва. Применяется в распределительных щитах промышленных объектов, где требуется надёжное управление питанием оборудования. Артикул 119565 соответствует сериям РЕ19, устойчивым к жестким условиям эксплуатации.

Назначение и область применения

Разъединитель РЕ19-35-31140-250А-Л-УХЛ3 выполняет функции выключателя нагрузки и разъединителя одновременно. Он позволяет вручную отключить цепь при рабочем токе до 250 А, обеспечивая визуальный контроль разрыва контактов - важное требование безопасности при обслуживании. Подходит для использования в качестве сервисного, аварийного или предохранительного выключателя. Устанавливается в силовые распределительные щиты на промышленных предприятиях, в цехах с оборудованием класса AC-3 (электродвигатели, насосы, компрессоры).

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 250 А
• Номинальное напряжение изоляции: 1000 В
• Номинальная мощность при 400 В (AC-3): 100 кВт
• Условный ток короткого замыкания: 14 кА
• Частота: 50/60 Гц
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости
• Степень защиты: IP00 - без защиты от внешних воздействий, требует установки внутри корпуса
• Тип подключения: винтовые зажимы
• Максимальное сечение кабеля: 120 мм2
• Габариты: 380×285×224 мм
• Механическая износостойкость: 10 000 циклов включения/отключения
• Цвет: серый
• Способ монтажа: на монтажную плату

Совместимость и монтаж

Разъединитель РЕ19-35-31140-250А-Л-УХЛ3 предназначен для фронтального монтажа в шкафы и распределительные щиты. Монтаж осуществляется через отверстия в монтажной плате - крепится болтами. Для правильной установки проверьте соответствие габаритов проёма в щите (не менее 380×285 мм). Подключение проводов - винтовое, допускает кабель сечением до 120 мм2. Несменная поворотная рукоятка обеспечивает удобство оперативного управления. Обязательно соблюдайте требования ГОСТ Р 50030.3 при сборке.

Безопасность и стандарты

Изделие соответствует нормам ГОСТ Р 50030.3 и техническим условиям ТУ3424-063-05758109-2012. Разрыв цепи визуально контролируем - это обязательное условие для устройств, используемых как сервисные или аварийные выключатели. Отсутствие степени защиты (IP00) означает, что аппарат нельзя использовать вне закрытых корпусов - он защищён только конструкцией шкафа.

Преимущества

• Высокая механическая долговечность - 10 000 циклов работы
• Совмещение функций разъединителя и выключателя нагрузки - снижает количество элементов в щите
• Удобная поворотная рукоятка с фиксацией положений “ВКЛ” / “ОТКЛ”
• Сертифицирован для применения в качестве аварийного и предохранительного выключателя
• Совместим с большинством стандартных распределительных щитов промышленного типа

Ограничения применения

• Не предназначен для частого автоматического переключения - используется только ручным способом
• IP00 - не может использоваться на открытом воздухе, в сырых или пыльных помещениях без корпуса
• Не имеет встроенной защиты от перегрузки или короткого замыкания - обязательно применять совместно с автоматическими выключателями или предохранителями
• Запрещено отключать ток выше 250 А - возможна дуга и повреждение контактов
• Не рассчитан на работу при напряжении свыше 1000 В

Примеры использования

• Автономный выключатель питания на входе станка с ЧПУ
• Сервисный разъединитель перед частотным преобразователем
• Аварийный отключающий элемент на линии конвейера
• Разъединитель в распределительном щите цеха с двигателями мощностью до 100 кВт
• Фронтальная кнопка экстренного отключения в системе управления технологическим процессом

Практические советы

• Перед монтажом проверьте, чтобы глубина шкафа позволяла свободно повернуть рукоятку - она выступает на 224 мм
• При подключении кабелей плотно затягивайте винты - слабый контакт вызывает нагрев при токе 250 А
• Используйте этот разъединитель только после автомата или предохранителя - он не защищает от КЗ
• Обеспечьте доступ к рукоятке для быстрой реакции в аварийной ситуации - не маскируйте её другими элементами
• Для сред с высокой влажностью или химической активностью выбирайте модели с более высокой степенью защиты - РЕ19-35-31140-250А-Л-УХЛ3 требует герметичного корпуса
