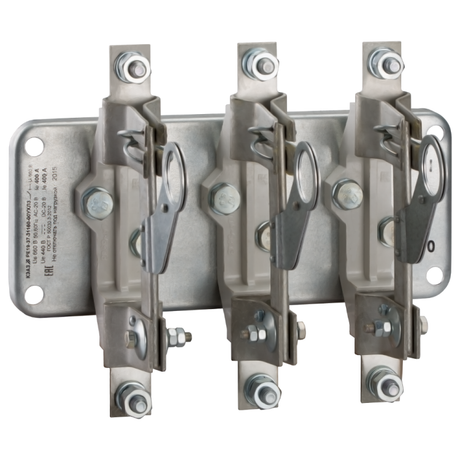

Разъединитель РЕ19-35-31160-250А-УХЛ3 | 119569 КЭАЗ

Разъединитель РЕ19-35-31160-250А-УХЛ3 от КЭАЗ - трёхполюсный выключатель-разъединитель с номинальным током 250 А, предназначенный для безопасного отключения электрической цепи вручную. Применяется в распределительных щитах промышленных объектов, где требуется надёжное отключение питания перед обслуживанием или в аварийных ситуациях.

Назначение и область применения

Разъединитель РЕ19-35-31160-250А-УХЛ3 используется для ручного отключения электрической цепи под нагрузкой. Он обеспечивает видимый разрыв цепи, что необходимо для проведения техобслуживания, ремонта или аварийного отключения. Подходит для работы в системах переменного тока частотой 50/60 Гц с напряжением до 1000 В. Может применяться как сервисный, аварийный или предохранительный выключатель. Устанавливается в распределительных щитах на монтажную плату.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 250 А
• Номинальное напряжение изоляции: 1000 В
• Условный ток короткого замыкания: 14 кА
• Номинальная мощность (AC-3, 400 В): 100 кВт
• Максимальное сечение кабеля: 120 мм2
• Тип подключения: винтовые зажимы
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, устойчив к повышенной влажности
• Степень защиты: IP00 - без защиты от внешних воздействий, требует установки внутри корпуса
• Тип рукоятки: рычажный, с возможностью снятия
• Механическая износостойкость: 10 000 циклов включения/отключения
• Габариты: 170×285×224 мм
• Цвет: серый
• Способ монтажа: на монтажную плату

Совместимость и монтаж

Разъединитель РЕ19-35-31160-250А-УХЛ3 предназначен для фронтального монтажа на металлическую монтажную плиту в распределительном щите. Для подключения используются винтовые зажимы - допускаются провода сечением до 120 мм2. Обязательно соблюдайте посадочные отверстия согласно габаритам 170×285 мм. Рукоятка снимаемая - после монтажа её можно закрепить или удалить в зависимости от требований безопасности. Монтаж возможен только в защищённом корпусе, так как степень защиты IP00 исключает работу на открытом воздухе.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3 и техническим условиям ТУ3424-063-05758109-2012. Конструкция обеспечивает видимый разрыв цепи, что является обязательным условием для работ по техобслуживанию. Разъединитель РЕ19-35-31160-250А-УХЛ3 пригоден для использования в качестве устройства аварийной остановки, однако не заменяет автоматический выключатель - он не имеет функции защиты от перегрузки или КЗ.

Преимущества

• Высокая механическая долговечность - 10 000 циклов оперирования
• Удобная рычажная рукоятка с возможностью снятия - снижает риск случайного включения
• Совместим с широким спектром силовых кабелей (до 120 мм2)
• Устойчив к климатическим условиям УХЛ3 - подходит для холодных помещений
• Фронтальный монтаж позволяет легко контролировать положение контактов
• Поддерживает функции сервисного, аварийного и предохранительного выключателя

Ограничения применения

• Не предназначен для работы вне электрощита - степень защиты IP00 не защищает от пыли, влаги и прикосновения
• Не обеспечивает автоматическую защиту от перегрузки или короткого замыкания - обязательно использовать совместно с автоматическими выключателями или предохранителями
• Не рекомендован для частых коммутаций под высокой нагрузкой - оптимален для редкого отключения, а не для регулярного управления нагрузкой
• Требует наличия свободного доступа к рукоятке - нельзя устанавливать в плотно забитых шкафах без места для манипуляций

Примеры использования

• Отключение питания станка перед техническим обслуживанием
• Авторизированное отключение линии на конвейере при плановом ремонте
• Аварийное отключение в цепях насосных групп или компрессоров
• Разъединитель в составе распределительного щита для отделения секции сети
• Использование в качестве предохранительного выключателя перед счетчиками или преобразователями частоты

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - максимальное 120 мм2; меньшие сечения требуют использования наконечников
• Обеспечьте достаточное пространство вокруг рукоятки - минимум 100 мм свободного радиуса для поворота
• При использовании в качестве аварийного выключателя - пометьте рукоятку красной меткой и расположите в доступном месте
• Снятая рукоятка должна храниться в специально отведённом месте - это предотвращает случайное включение
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при работе в условиях запылённости или влажности
• Не используйте этот разъединитель вместо автомата - он не отключится при перегрузке!
