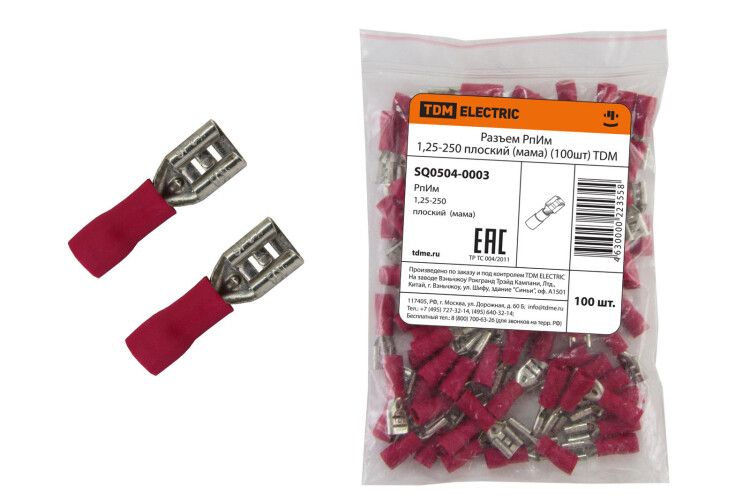

Разъем РпИм 1,25-250 плоский (мама) (100шт) | SQ0504-0003 TDM

Разъем РпИм 1,25-250 плоский (мама) (100 шт) от TDM ELECTRIC - это надежный соединитель для быстрого подключения и отключения проводов в слаботочных и среднегрузовых цепях. Артикул sq0504-0003 рассчитан на работу с проводами 0,75–1,5 мм2, подходит для частых переключений в автоматизированных системах.

Назначение и область применения

Разъем РпИм 1,25-250 плоский (мама) (100 шт) предназначен для оперативного размыкания и замыкания электрических цепей. Он используется там, где требуется часто менять конфигурацию соединений: в пультах управления, распределительных щитах, тестовых стендах, на конвейерах и станках с изменяемой схемой питания. Подходит для сборки модульных устройств, где важна скорость обслуживания и возможность замены компонентов без пайки.

Технические характеристики

• Тип контакта: гильза / розетка (мама)
• Форма контакта: плоский, размер 7,7 × 0,8 мм
• Максимальный ток: 10 А
• Рабочий диапазон сечения провода: 0,75 – 1,5 мм2
• Эквивалент по AWG: 15–18
• Материал контактов: латунь
• Материал изоляции: поливинилхлорид (ПВХ)
• Тип изоляции: частичная - покрывает только основание контакта, оставляя конец голым для зажима
• Цвет изоляции: красный - указывает на номинальную нагрузку до 10 А
• Заглушка: есть фиксирующая защелка для удержания в корпусе
• Количество в упаковке: 100 штук

Совместимость и монтаж

Разъем РпИм 1,25-250 плоский (мама) (100 шт) совместим с одноимёнными мужскими контактами того же типа - они образуют пару. Для установки необходимо:

• Зачистить конец провода на длину 6–8 мм
• Завести жилу в гильзу и обжать специальным инструментом (не клеммником!)
• Вставить готовый контакт в корпус разъёма до характерного щелчка - защелка должна зафиксироваться

Обязательно используйте обжимной инструмент с матрицей под размер 7,7×0,8 мм. Недостаточно плотный обжим снижает надёжность соединения и повышает риск нагрева.

Безопасность и стандарты

Разъем РпИм 1,25-250 плоский (мама) (100 шт) не имеет сертификатов UL, CE или IEC, так как является элементом внутренней сборки. Применяется исключительно внутри закрытых корпусов, где исключено случайное прикосновение. Не предназначен для открытой прокладки или работы во влажной среде. Цвет изоляции (красный) служит визуальной индикацией допустимого тока - не путайте с другими цветами в серии.

Преимущества

• Фиксация защелкой предотвращает самопроизвольное выпадение контакта из корпуса
• Красный цвет изоляции позволяет быстро определить номинальный ток без проверки документации
• Латунный контакт обеспечивает хорошую проводимость и устойчивость к окислению
• ПВХ-изоляция устойчива к механическим воздействиям и не выделяет токсичных веществ при нормальных температурах
• Удобная упаковка - 100 штук в одной партии, что экономит время при массовом монтаже

Ограничения применения

• Не использовать вне закрытых корпусов - открытое расположение увеличивает риск поражения током
• Не подходят для проводов меньше 0,75 мм2 или больше 1,5 мм2 - возможен плохой обжим или перегрев
• Не предназначены для постоянного погружения в жидкости или высокой влажности - ПВХ не обеспечивает герметичность
• Не рекомендованы для цепей переменного тока выше 250 В - указано в названии, но не гарантируется безопасность при превышении
• Не совместимы с разъёмами других серий - даже если внешний вид похож, форма и размеры отличаются

Примеры использования

• Подключение датчиков на конвейере с частой заменой модулей
• Переключение режимов работы станка через сменные платы
• Сборка испытательных стендов, где нужно быстро менять схему
• Монтаж пультов управления с интерфейсом “plug & play”
• Ремонт оборудования с использованием стандартизированных соединителей

Практические советы

• Всегда проверяйте соответствие сечения провода - 0,75–1,5 мм2 - перед обжимом. Перегрузка вызовет нагрев и выход из строя.
• Используйте только обжимной инструмент с правильной матрицей. Кусачки или плоскогубцы недопустимы - разрушается контакт.
• После монтажа потяните за провод - он не должен выскальзывать из контакта. Это контроль качества обжима.
• Храните разъемы в сухом месте. ПВХ не боится пыли, но влага может привести к коррозии латуни при длительном контакте.
• При замене старого разъёма - сверьте цвет изоляции. Красный = 10 А, другие цвета - другая мощность. Не смешивайте!
