Реле 8A 2CO 230VAC тест кнопка LED | SXG22P7 SE APC

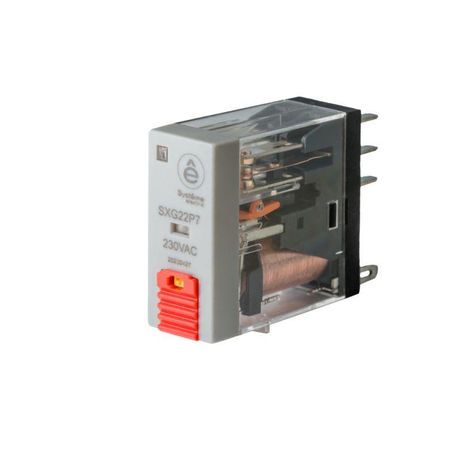

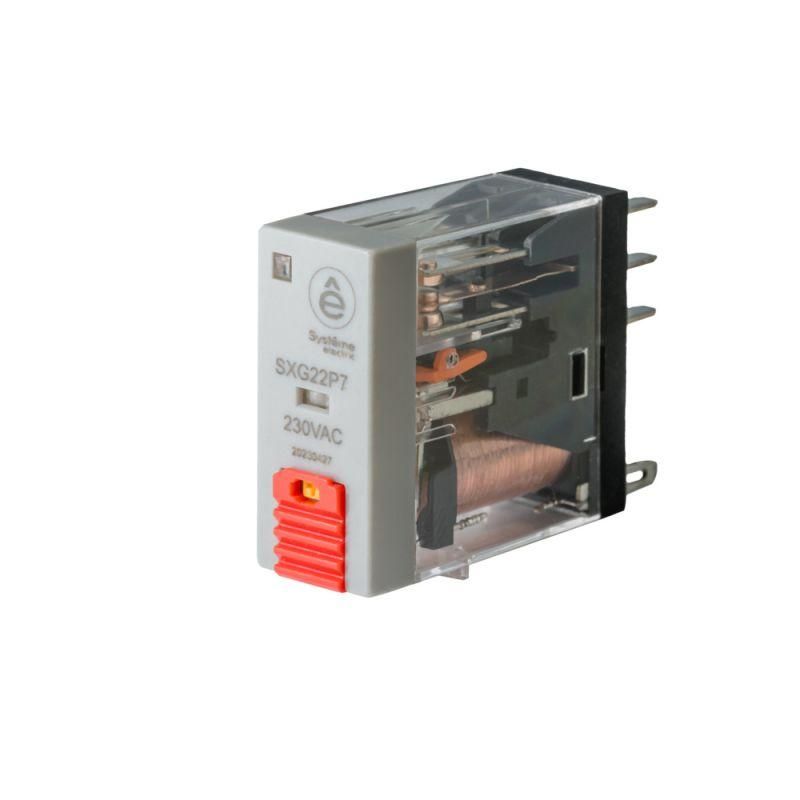

Реле Systeme Electric sxg22p7 - промежуточное электромеханическое устройство с двойными контактами на 8 А и 230 В переменного тока, оснащённое тестовой кнопкой и LED-индикатором состояния. Подходит для управления нагрузками в автоматизированных системах, щитах управления и промышленном оборудовании.

Назначение и область применения

Реле Systeme Electric sxg22p7 используется для коммутации слаботочных управляющих цепей в мощные нагрузки. Его применяют там, где требуется изолированное управление: в пультах управления, шкафах распределения, станках, конвейерах, системах вентиляции и освещения. Благодаря наличию тестовой кнопки и индикации, реле удобно использовать при диагностике и обслуживании.

Технические характеристики

• Номинальный ток: 8 А - способно выдерживать постоянную нагрузку до 8 ампер на каждый контакт;
• Напряжение питания: 230 В переменного тока (AC) - работает исключительно от сети 230 В, не совместимо с постоянным током;
• Количество контактов: 2 переключающие группы (2CO = 2 двойных переключающих контакта);
• Конфигурация контактов: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ) - каждая группа имеет замыкающий и размыкающий контакт;
• Тип действия: моностабильный - возвращается в исходное состояние после снятия напряжения с катушки;
• LED-индикация: зелёный светодиод горит при включенном состоянии катушки - позволяет визуально определить активацию реле без дополнительных приборов;
• Тестовая кнопка: имитирует срабатывание реле при отключённом питании - удобно для проверки цепей нагрузки;
• Степень защиты: IP50 - защищено от пыли, но не от воды; не предназначено для влажных сред или outdoor-установок;
• Способ монтажа: втычной - фиксируется в специальном патроне без проводов;
• Подключение: плоский штекерный разъём - типичный для DIN-патронов, совместим со стандартными основаниями;
• Гарантия: 24 месяца - соответствует промышленному уровню надёжности.

Совместимость и монтаж

Реле Systeme Electric sxg22p7 устанавливается в патроны типа DIL или аналогичные, рассчитанные на втычные реле с 8–10 контактами. Убедитесь, что патрон соответствует габаритам и расположению штекеров. Монтаж не требует пайки - достаточно плотно вставить реле до щелчка. Катушка подключается через два крайних контакта патрона (обычно A1/A2), остальные - для силовых цепей. Перед установкой проверьте соответствие напряжения 230 В AC - подача другого напряжения повредит катушку.

Безопасность и стандарты

Реле соответствует требованиям безопасности для промышленного оборудования. Отсутствуют явные указания на сертификаты (CE, UL), однако конструкция выполнена в соответствии с международными практиками для классических электромеханических реле. Применяйте в соответствии с правилами электробезопасности: не открывать корпус, не модифицировать контакты, не превышать номинальные значения тока и напряжения.

Преимущества

• Удобная индикация - LED показывает реальное состояние реле, даже если контроллер не передаёт сигнал;
• Тестовая кнопка - позволяет проверить работоспособность нагрузки без включения питания системы;
• Высокая механическая долговечность - электромеханическая конструкция выдерживает сотни тысяч циклов;
• Легкая замена - благодаря втычному монтажу, реле можно заменить за минуту без демонтажа проводов;
• Чёткая коммутация - двойные контакты позволяют одновременно управлять двумя цепями (например, включить один прибор и отключить другой).

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пылевых или агрессивных сред - IP50 не обеспечивает защиту от брызг и пара;
• Не подходит для постоянного тока - использование с DC вызовет быстрый выход из строя катушки;
• Максимальный ток 8 А - нельзя использовать для управления двигателями выше 1.5–2 кВт без дополнительного контактора;
• Не рекомендуется для частых включений более 10 раз в секунду - возможен перегрев и снижение срока службы;
• Не имеет защиты от скачков напряжения - при использовании в сетях с помехами желательно применять RC-фильтры или TVS-диоды.

Примеры использования

• Управление светом в цеху через PLC - реле sxg22p7 включает массивы LED-светильников по команде;
• Автоматическое переключение резервного насоса - одна группа контактов отключает основной, вторая включает запасной;
• Система сигнализации - реле активируется при срабатывании датчика, включает звуковой сигнал и индикатор на панели;
• Щит управления HVAC - управляет вентиляторами, клапанами и нагревателями по программе.

Практические советы

• Проверяйте посадочное место патрона - грязь или деформация контактов могут вызвать перегрев;
• При подключении нагрузки используйте предохранители - даже при 8 А лучше установить 10 А для защиты от КЗ;
• Не допускайте параллельного подключения нескольких реле на одну катушку - увеличивается потребляемый ток и риск отказа;
• При длительной работе в жарком помещении (выше +50 C) учитывайте снижение допустимого тока - рекомендуется использовать с запасом 20 %;
• При замене старого реле - сравнивайте номер модели и тип контактов: система должна точно соответствовать sxg22p7.
