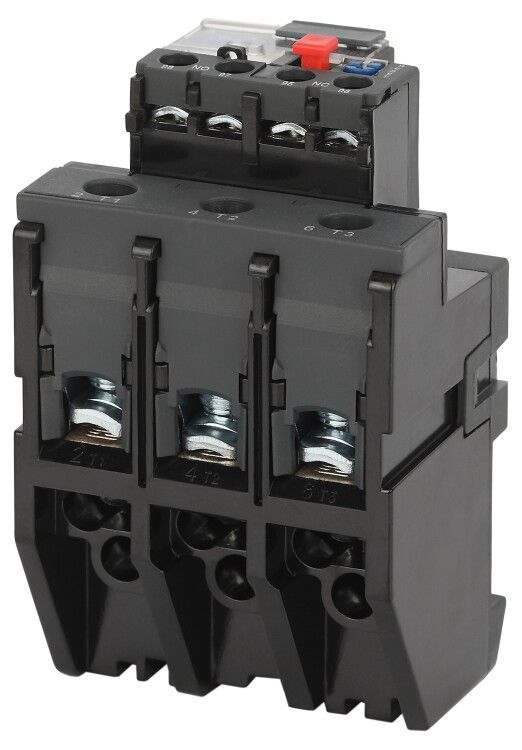

Реле электротепловое PRO DRT30-0055-0070-E РТИ-3361 55-70А | Б0050421 ЭРА

Реле электротепловое РТИ-3361 55-70А DRT30-0055-0070-E - это защитное устройство от перегрузки для электродвигателей, предназначенное для установки на контакторы серии КТИ и КМИ. Бренд ЭРА обеспечивает надёжную работу в промышленных условиях при номинальном токе до 70 А.

Назначение и область применения

Реле электротепловое РТИ-3361 55-70А DRT30-0055-0070-E защищает электродвигатели от повреждений, вызванных:

• перегрузкой по току;
• асимметрией напряжения между фазами;
• затянутым пуском;
• заклиниванием ротора.

Устройство устанавливается исключительно на контакторы серии КТИ и КМИ. Для защиты от короткого замыкания необходимо использовать отдельные предохранители или автоматические выключатели с подходящим номиналом.

Технические характеристики

• Номинальный ток: 70 А - максимальный постоянный ток, при котором реле сохраняет работоспособность и точность срабатывания.
• Максимальное рабочее напряжение: 600 В - допустимое напряжение в цепи управления и силовой цепи.
• Класс защиты: 10 - время срабатывания при перегрузке в 7,2×Iн составляет 2–10 секунд; подходит для двигателей с нормальным пусковым моментом.
• Количество контактов: 1 нормально открытый (НО) и 1 нормально закрытый (НЗ) - используются для сигнализации состояния защиты и управления цепью.
• Автоматический перезапуск: да - после остывания биметаллического элемента реле восстанавливает работу без manual вмешательства.
• Способ монтажа: непосредственное крепление - реле фиксируется прямо на корпусе контактора, без дополнительных кронштейнов.
• Тип присоединения главной цепи: присоединение к печатной плате - провода подключаются через выводы, впаянные в плату контактора; не предусматривает болтовые зажимы.

Совместимость и монтаж

Реле электротепловое РТИ-3361 55-70А DRT30-0055-0070-E совместимо только с контактными аппаратами серии КТИ и КМИ. Монтаж выполняется путём плотного соединения с базой контактора - важно проверить соответствие штыревых контактов и посадочных мест. Присоединение к печатной плате требует отсутствия механических нагрузок на выводы. Не используйте реле с другими типами контакторов - это нарушит тепловую и электрическую согласованность системы.

Безопасность и стандарты

Реле электротепловое РТИ-3361 55-70А DRT30-0055-0070-E соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Обеспечивает безопасную работу в средах с классом защиты IP20. Не предназначен для установки во взрывоопасных зонах или в условиях повышенной влажности без дополнительной герметизации.

Преимущества

• Интеграция с контактными аппаратами КТИ/КМИ снижает количество внешних соединений и уменьшает риск отказа.
• Автоматический перезапуск позволяет возобновить работу оборудования без участия оператора после устранения причины перегрузки.
• Класс защиты 10 оптимизирован для большинства промышленных асинхронных двигателей - не слишком чувствителен к кратковременным скачкам тока при пуске.
• Присоединение к печатной плате минимизирует вероятность плохого контакта и окисления клемм.

Ограничения применения

• Не применяется для защиты однофазных двигателей без трёхфазного питания - требуется сбалансированный ток по всем фазам.
• Не подходит для систем с частотным регулированием - работа с переменной частотой влияет на тепловую модель реле.
• Не рассчитано на длительную работу выше 70 А - превышение тока приведёт к преждевременному износу биметалла.
• Отсутствуют ручные кнопки сброса - срабатывание происходит только при достижении порога температуры, что задерживает реакцию на аварию.

Примеры использования

• Защита насосов на водопроводных станциях.
• Обеспечение безопасности вентиляторов на промышленных конвейерах.
• Стабилизация работы компрессоров в холодильных установках.
• Контроль тока в приводах ленточных транспортеров с высокими пусковыми токами.

Практические советы

• Перед установкой проверьте, чтобы номинальный ток двигателя находился в диапазоне 55–70 А - реле не работает корректно при значительных отклонениях.
• Убедитесь, что контактор КТИ/КМИ имеет правильную модификацию для совмещения с РТИ-3361 - не все модели поддерживают этот тип реле.
• При использовании в запылённых помещениях периодически очищайте поверхность реле - попадание пыли может влиять на теплоотвод.
• Не заменяйте реле аналогами с другим классом защиты - изменение времени срабатывания может привести к выходу двигателя из строя.
• При первичном запуске наблюдайте за временем срабатывания - если реле отключает двигатель раньше чем через 2–10 секунд при 7,2×Iн, возможно, есть проблема с нагревом или некорректная настройка.
