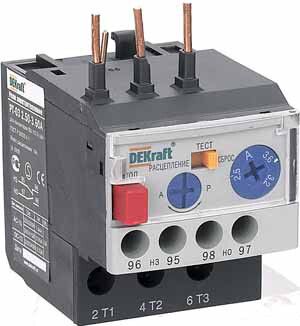

Реле электротепловое для контакторов РТ-03 09-18A 1.80-2.50А - 23109DEK APC

Реле электротепловое РТ-03 для контакторов 09–18 А 1,80–2,50 А от бренда DEKraft - устройство защиты электродвигателей от перегрузки, асимметрии фаз и длительного пуска. Артикул 23109dek совместим с контактными аппаратами серий КМ-103 и аналогичными моделями других производителей.

Назначение и область применения

Реле электротепловое РТ-03 защищает электродвигатели и силовые цепи переменного тока от повреждений, вызванных:

• перегрузкой по току;
• нарушением баланса напряжений между фазами (асимметрия);
• затянутым пуском двигателя;
• заклиниванием ротора.

Применяется в системах управления промышленным оборудованием: насосах, вентиляторах, конвейерах, компрессорах, станках с частотным регулированием. Устанавливается рядом с контакторами КМ-103 или другими устройствами с токовым диапазоном 9–18 А.

Технические характеристики

• Номинальный ток: 1,8 А - предельная рабочая нагрузка, при которой реле не срабатывает; диапазон регулировки - 1,80–2,50 А.
• Количество полюсов: 3 - обеспечивает защиту всех трёх фаз одновременно.
• Класс расцепления: Class 10 - время срабатывания при 7,2-кратном токе (4×Iн) составляет 4–10 секунд, что соответствует требованиям к защите двигателей с высокой инерцией.
• Напряжение: до 690 В - работает в сетях переменного тока до этой величины.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов >12,5 мм, но не от пыли и воды. Подходит для установки внутри щитов.
• Подключение: винтовое - позволяет использовать кабели сечением до 2,5 мм2.
• Количество контактов: 2 (1 нормально замкнутый + 1 нормально разомкнутый) - для сигнализации и управления цепями аварийного отключения.
• Климатическое исполнение: УХЛ4 - рассчитано на работу в помещениях с температурой от −40 C до +40 C и повышенной влажностью.
• Способ монтажа: непосредственное крепление на DIN-рейку или обособленное размещение - гибкая установка в шкафах.

Совместимость и монтаж

Реле электротепловое РТ-03 проектировалось для работы с контакторами КМ-103, но также совместимо с аналогичными изделиями других производителей, имеющими одинаковый посадочный размер и тип крепления. Для правильной установки:

• убедитесь, что токовая уставка реле (1,80–2,50 А) соответствует номинальному току двигателя;
• соединяйте провода сечением ≤2,5 мм2 через надёжно затянутые винты - слабый контакт вызывает ложные срабатывания;
• не допускайте механических воздействий на корпус - чувствительный механизм тепловых элементов легко повредить;
• при обособленном монтаже используйте изолированные клеммы и соблюдайте минимальные зазоры согласно ГОСТ Р 50030.4.1.

Безопасность и стандарты

Реле электротепловое РТ-03 соответствует следующим нормативным документам:

• ГОСТ Р 50030.4.1-2002 - требования к низковольтному коммутационному оборудованию;
• ГОСТ Р 50030.5.1-2005 - правила для электромагнитных контакторов и реле.

Электробезопасность обеспечена конструкцией: все токоведущие части изолированы, корпус выполнен из самозатухающего пластика. Наличие двух контактов позволяет реализовать функцию аварийной сигнализации в системах контроля.

Преимущества

• Два режима повторного включения - ручной и автоматический - позволяют адаптировать защиту под условия эксплуатации: автоматика удобна для бесперебойных процессов, ручной - для безопасного обслуживания.
• Высокая точность срабатывания благодаря термобиметаллическим элементам с классом 10 - минимизирует ложные отключения.
• Широкая совместимость - можно применять не только с DEKraft, но и с контактными аппаратами других брендов, если они имеют подходящую геометрию крепления.
• Простота диагностики - наличие индикатора срабатывания (визуальный флажок) позволяет быстро определить причину отключения.

Ограничения применения

• Не предназначен для защиты от короткого замыкания - требует обязательной установки автоматического выключателя или предохранителей перед реле.
• IP20 не обеспечивает защиту от пыли и влаги - запрещено использование вне герметичных щитов или в условиях повышенной влажности без дополнительной защиты.
• Запрещено превышать максимальную площадь сечения кабеля (2,5 мм2) - это может повредить винтовые зажимы и вызвать нагрев.
• Не рекомендовано для частых циклов включения/выключения (более 6 раз в час) - риск преждевременного износа тепловых элементов.

Примеры использования

• Защита асинхронного двигателя 1,5 кВт на конвейере с током потребления 2,2 А - уставка реле выставляется на 2,3 А.
• Контроль перегрузки вентилятора в HVAC-системе с плавным пуском - класс 10 исключает ложные срабатывания при разгоне.
• Автоматическая система остановки насоса при заклинивании крыльчатки - сигнал с контакта реле передаётся на PLC.

Практические советы

• Перед первым запуском проверьте соответствие уставки реле реальному току двигателя - измерьте ток под нагрузкой мультиметром.
• После каждого срабатывания дождитесь остывания реле (5–15 минут) перед повторным включением - особенно важно при автоматическом восстановлении.
• При использовании в холодных помещениях (до −20 C) увеличьте интервалы проверки - снижение температуры может задерживать срабатывание.
• Не смешивайте реле РТ-03 с контактами другой серии - даже незначительные отличия в форме крепления могут привести к плохому контакту и перегреву.
• Обязательно пометьте уставку на корпусе после настройки - это ускоряет сервисное обслуживание.
