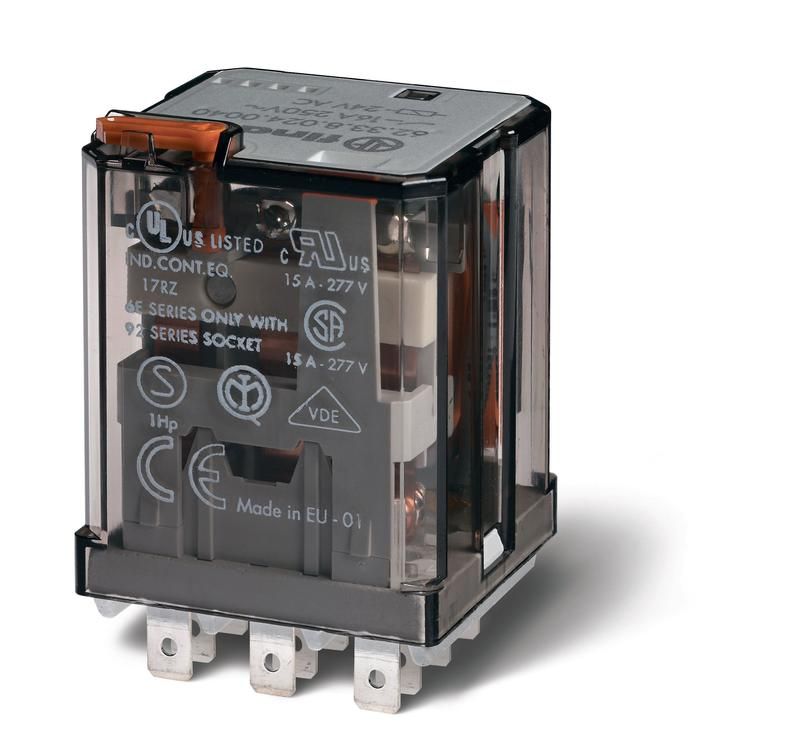

Силовое электромеханическое реле для нагрузок DC (гашение электрической дуги с помощью магнита); | 623190124800 Finder 62.31.9.012.4800

Реле силовое электромеханическое Finder 62.31.9.012.4800 предназначено для коммутации постоянного тока в цепях до 12 А при напряжении 220 В DC и переменного тока до 16 А при 250 В AC. Устройство устанавливается в розетки серии 92 или на наконечники Faston 187, обеспечивает надёжную работу за счёт магнитного гашения дуги и контактов из серебро-оксида олова.

Назначение и область применения

Реле силовое электромеханическое Finder 62.31.9.012.4800 используется для включения и выключения мощных нагрузок в системах автоматизации, где требуется управление постоянным током. Подходит для работы с двигателями, нагревательными элементами, светодиодными массивами, источниками бесперебойного питания и другими устройствами DC. Применяется в промышленном оборудовании, станках, конвейерах, системах управления энергоносителями.

Технические характеристики

• Напряжение катушки: 12 В постоянного тока (DC)
• Номинальный ток контактов: 16 А при 250 В AC (класс AC1), 12 А при 220 В DC (класс DC1)
• Количество контактов: один нормально открытый (1NO)
• Тип контактов: двойной контакт, материал - серебро-оксид олова (AgSnO₂)
• Тип управления: моностабильное (обычное реле - возвращается в исходное состояние после отключения питания)
• Подключение: плоские штекеры Faston 187 (размер 4,8 × 0,5 мм)
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и влаги)
• Климатическое исполнение: УХЛ4 (работает при температуре от −25 C до +40 C, допустима повышенная влажность)
• Поляризация: свободная - можно подключать катушку любым способом (плюс и минус взаимозаменяемы)
• Монтаж: на печатную плату через розетку серии 92 или непосредственно на наконечники
• Гашение дуги: магнитное - снижает износ контактов при коммутации DC
• Нормативы: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Реле силовое электромеханическое Finder 62.31.9.012.4800 совместимо с розетками серии 92 (например, Finder 92.11, 92.12). Для установки достаточно вставить корпус реле в розетку - контакты автоматически соединятся с выводами платы. Также возможно прямое подключение к проводам с наконечниками Faston 187 (4,8×0,5 мм) - подходят стандартные клеммы и разъёмы этого типа. Монтаж осуществляется на печатную плату, поэтому не требует болтовых соединений. Катушка питается от 12 В DC - важно соблюдать полярность только при использовании с диодами или фильтрами, так как сама катушка работает без учёта полярности.

Безопасность и стандарты

Реле соответствует европейским стандартам безопасности EN 61810-1, EN 61810-2 и EN 61810-7, которые регламентируют требования к промежуточным реле. Гашение дуги магнитным полем повышает безопасность при работе с высокими токами DC, предотвращая оплавление контактов и возгорание. IP20 не обеспечивает защиту от пыли и брызг - не применяйте в условиях влажности, пыли или на открытом воздухе. Климатическое исполнение УХЛ4 позволяет использовать реле в закрытых помещениях с контролируемым микроклиматом.

Преимущества

• Контакты из AgSnO₂ - устойчивы к окислению, долговечны при коммутации DC, особенно важны для нагрузок выше 5 А
• Магнитное гашение дуги - увеличивает срок службы контактов в 2–3 раза по сравнению с обычными реле при работе с постоянным током
• Высокая коммутационная способность - 16 А при AC1 и 12 А при DC1, что выше среднего уровня аналогичных моделей
• Свободная полярность катушки - упрощает проектирование схем и снижает риск ошибок при сборке
• Универсальный монтаж - совместимость с розетками 92 и Faston 187 даёт гибкость в компоновке

Ограничения применения

• Не предназначен для работы в условиях повышенной запылённости, влажности или на открытом воздухе - IP20 недостаточна для таких условий
• Запрещена коммутация токов выше 12 А при DC1 - превышение вызывает быстрый износ контактов и возможное замыкание
• Не рекомендуется для частых включений/выключений более 1000 раз в час - это снизит срок службы
• Не подходит для управления реактивными нагрузками (индуктивные двигатели без демпферов) без дополнительной защиты
• Требуется внешняя защита от импульсов напряжения при работе с индуктивными нагрузками - используйте TVS-диоды или RC-цепочки

Примеры использования

• Управление мощным LED-освещением в промышленных зонах (220 В DC, 10 А)
• Переключение цепей зарядки аккумуляторов в системах UPS
• Коммутация нагревательных элементов в термокамерах
• Управление электродвигателями постоянного тока в конвейерных линиях
• Интерфейс между PLC и силовой частью в автоматизированных системах

Практические советы

• При монтаже в розетку 92 проверьте, чтобы все контакты плотно вошли - плохой контакт вызывает перегрев
• Для нагрузок >5 А обязательно используйте радиатор или хорошую вентиляцию вокруг реле - даже при IP20 тепло от катушки и контактов может накапливаться
• При подключении к индуктивной нагрузке (двигатель, соленоид) параллельно контакту установите диод 1N4007 или RC-демпфер - это продлит жизнь реле
• Не используйте реле для коммутации малых токов (<100 мА) - AgSnO₂ может “прилипнуть” при слабой дуге; для таких задач лучше выбрать реле с золотом
• Проверяйте соответствие наконечника Faston 187 - слишком широкий или тонкий наконечник приведёт к плохому контакту и перегреву
• При замене - всегда отключайте питание. Реле не имеет механической блокировки положения - при включенном питании нельзя трогать контакты
