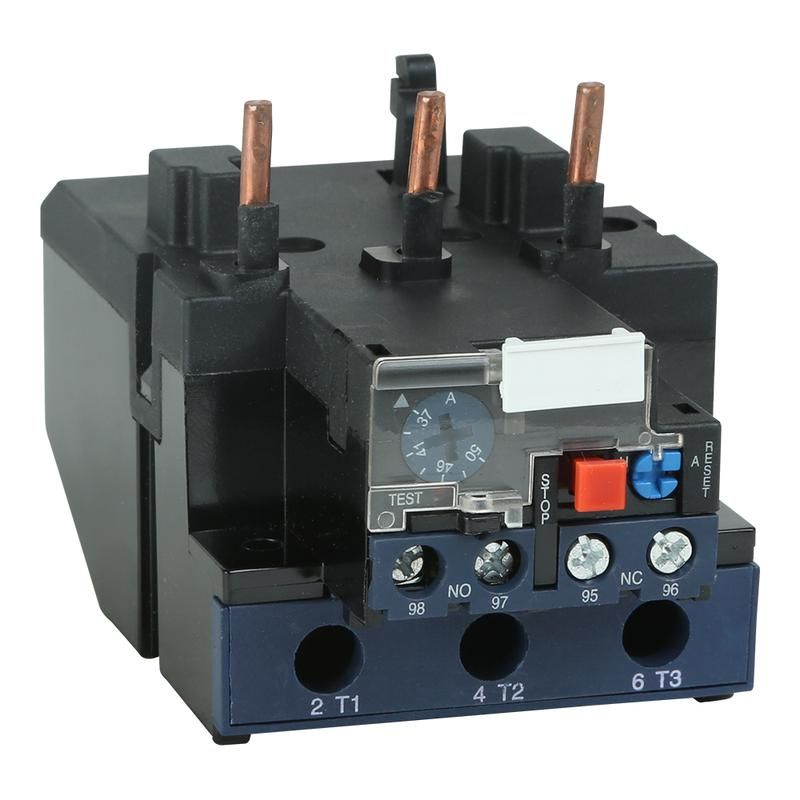

Реле тепловое OptiStart E LRE361-93A-(55-70A) | 330332 КЭАЗ

Реле тепловое LRE361-93A (55-70A) от КЭАЗ предназначено для защиты электродвигателей от перегрузок, обрыва фазы и других аварийных режимов. Устройство совмещается с контакторами для создания компактных решений управления и защиты, особенно эффективно в системах с частыми пусками - таких как насосы, вентиляторы, краны и станки.

Назначение и область применения

Реле тепловое LRE361-93A (55-70A) защищает трёхфазные электродвигатели от повреждений, вызванных длительной перегрузкой, перекосом фаз, обрывом одной из фаз, затяжным пуском или заклиниванием ротора. Отключение происходит автоматически при превышении допустимой температуры обмоток двигателя. Подходит для установки в системах управления: насосами, вентиляторами, лифтами, кранами, тепловыми завесами, печами, станками, а также в схемах АВР.

Технические характеристики

• Номинальный ток: 55–70 А - регулируемый диапазон, позволяет настроить чувствительность под конкретный двигатель;
• Род тока: переменный (AC) - работает в сетях 400 В, 50 Гц;
• Количество силовых полюсов: 3 - обеспечивает контроль всех трёх фаз двигателя;
• Мощность двигателя: до 37 кВт - соответствует максимальному току в пределах уставки;
• Контакты: 4 нормально открытых (НО) и 2 нормально замкнутых (НЗ) - используются для сигнализации и управления внешними цепями;
• Класс защиты: CLASS 10 A - время срабатывания при 7,2-кратном токе составляет 8–12 секунд, что соответствует стандарту IEC 60947-4-1;
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли - требует установки в корпусе или щите;
• Способ присоединения: винтовое - провода зажимаются болтами, требуется правильный момент затяжки;
• Способ монтажа: непосредственное крепление - устанавливается прямо на DIN-рейку или на поверхность через отверстия.

Совместимость и монтаж

Реле тепловое LRE361-93A (55-70A) совместимо с контактными аппаратами серии KЭАЗ Optima и другими устройствами, имеющими стандартизированный крепёж на DIN-рейку. Для монтажа используйте только подходящую DIN-рейку типа TS35/7,5 или TS35/15. Соединение с силовой цепью выполняется винтовыми зажимами - перед подключением проверьте, чтобы провода были зачищены на 8–10 мм, без оголённых жил. Не допускается использование многожильных проводов без наконечников. После монтажа убедитесь, что реле плотно зафиксировано и не имеет люфта.

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC 60947-4-1 и российскому ГОСТ Р 50030.4.2. Сертифицировано для работы в промышленных условиях. Класс защиты CLASS 10 A гарантирует точное соответствие времени срабатывания нагрузке, снижая риск ложных срабатываний. Материалы корпуса - самозатухающие, не поддерживают горение.

Преимущества

• Автоматическое отключение при обрыве фазы - даже если ток ниже порога уставки, реле реагирует на потерю фазы;
• Высокая точность срабатывания благодаря классу 10 A - минимизируются ложные отключения;
• Чёткая индикация сработавшего состояния - рычаг выступает, позволяя легко определить причину отключения;
• Гибкий диапазон тока (55–70 А) - одно устройство покрывает несколько типов двигателей;
• Надёжность производства КЭАЗ - устройства проходят многоэтапный контроль качества на заводе в Курске.

Ограничения применения

• Не применяется в постоянном токе - только для AC 400 В;
• IP20 не допускает установку во влажных, пыльных или наружных помещениях - обязательно использовать в распределительных щитах;
• Не предназначен для защиты однополюсных или двухполюсных нагрузок - только трёхфазные двигатели;
• Не заменяет магнитный пускатель - требует пары с контактором для полного функционала включения/выключения;
• Не рекомендовано применение в средах с высокой вибрацией без дополнительной амортизации.

Примеры использования

• Защита насоса 30 кВт в системе водоснабжения - реле отключит питание при заклинивании крыльчатки;
• Контроль вентилятора в HVAC-системе - предотвращает перегрев при забитом фильтре;
• Щит АВР с двумя источниками питания - реле контролирует работу основного и резервного двигателя;
• Лифтовой механизм - обеспечивает безопасное отключение при перегрузке кабины;
• Станок с ЧПУ - защищает шпиндель от выхода из строя при заклинивании инструмента.

Практические советы

• Настройка тока: установите уставку ближе к номинальному току двигателя, но не выше 70 А - лучше ориентироваться на паспортные данные;
• Проверяйте затяжку винтов после первых 10 часов работы - возможна усадка проводов;
• При частых пусках (более 6 раз в час) учитывайте термическую инерцию - реле может не успеть остыть, что приведёт к ложному срабатыванию;
• После срабатывания всегда проверяйте двигатель и механическую часть - часто причина в неисправности, а не в перегрузке;
• Для удобства обслуживания используйте реле с кнопкой ручного сброса - модель LRE361-93A её имеет;
• Не устанавливайте рядом с нагревательными элементами - влияние внешнего тепла может исказить показания.
