Реле тепловое RTX3 мини 2.5...4.0A для мини-контакторов CTX3 | 417087 Legrand

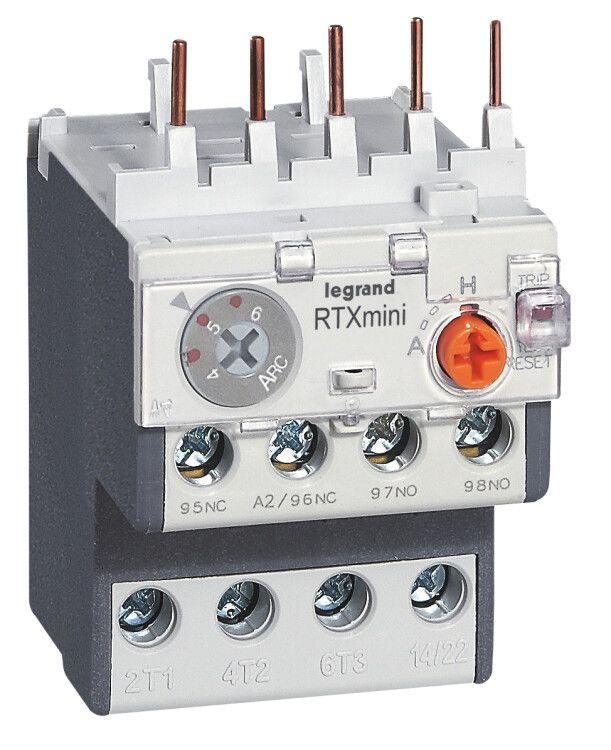

Реле тепловое RTX мини 2.5…4.0A для мини-контакторов CTX3 - это компактное устройство для защиты электродвигателей от перегрузки и обрыва фазы. Разработано совместно с контактными аппаратами серии CTX3, обеспечивает точную и надежную работу в условиях частых включений. Артикул 417087 соответствует требованиям Legrand Euro и Legrand.

Назначение и область применения

Реле тепловое RTX мини 2.5…4.0A для мини-контакторов CTX3 защищает электродвигатели от длительной перегрузки по току. Подходит для установки на мини-контакторы CTX3 в системах управления приводами малой и средней мощности. Часто применяется в автоматических линиях, насосах, вентиляторах, конвейерах и станках с частыми циклами включения/выключения.

Технические характеристики

• Номинальный ток: 2,5–4 А - регулируемый диапазон срабатывания, позволяет точно адаптировать защиту под конкретный двигатель;
• Количество полюсов: 3 - защита всех трех фаз сети;
• Класс защиты: 10 - время срабатывания при 7,2-кратном токе составляет 2–10 секунд, что соответствует стандартным требованиям для двигателей;
• Максимальное рабочее напряжение: 690 В - допустимо применение в сетях до 690 В переменного тока;
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - используются для сигнализации состояния срабатывания или отключения;
• Подключение: винтовое - надежное и проверенное соединение проводов;
• Монтаж: непосредственный - устанавливается прямо на мини-контакторы CTX3 без дополнительных креплений.

Совместимость и монтаж

RTX мини 2.5…4.0A предназначен исключительно для установки на мини-контакторы серии CTX3. Совместим только с моделями, имеющими соответствующую посадочную площадку. Монтаж выполняется путем плотного защелкивания на направляющие контактора - никаких инструментов не требуется. После установки необходимо затянуть винтовые зажимы проводов моментом 0,5–0,7 Нм, чтобы избежать нагрева и окисления контактов.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC 60947-4-1 и ГОСТ Р 50030.4.1. Класс защиты IP20 предотвращает случайный доступ к токоведущим частям, но не предназначено для работы во влажных или запыленных помещениях без дополнительной защиты корпуса.

Преимущества

• Компактный форм-фактор - экономит место в распределительных щитах;
• Высокая механическая износостойкость - выдерживает более 1 млн операций включения/отключения;
• Интеграция с CTX3 - снижает количество соединений и повышает надежность системы;
• Четкий визуальный индикатор срабатывания - легко определить причину отключения;
• Регулируемый порог тока - позволяет настроить защиту под реальную нагрузку двигателя.

Ограничения применения

• Не подходит для защиты однофазных двигателей - только трёхфазные;
• Не имеет функции защиты от обрыва фазы - отличается от версий RTX3 с этой опцией;
• Не рассчитано на работу при температуре ниже –25 C или выше +60 C;
• Не рекомендуется использовать в местах с высокой вибрацией без дополнительного демпфирования;
• Требуется обязательная совместимость с контактами CTX3 - не заменяет другие типы реле.

Примеры использования

• Автоматическая линия по производству пластиковых изделий - защита привода экструдера;
• Водонасосная станция - контроль тока насоса мощностью до 1,5 кВт;
• Конвейерная система на пищевом предприятии - управление мотором с частыми пусками;
• Вентиляционный блок в HVAC - защита вентилятора от перегрузки при забитом фильтре.

Практические советы

• Перед установкой проверьте соответствие тока двигателя диапазону 2,5–4 А - выбирайте реле ближе к середине диапазона для лучшей точности;
• После монтажа протестируйте срабатывание: временно увеличьте ток через двигатель до 7,2×Iн - реле должно отключиться за 2–10 сек;
• Не используйте реле в качестве основного коммутирующего устройства - оно не рассчитано на частые включения под нагрузкой;
• При замене всегда используйте оригинальные комплектующие Legrand - несовместимые аналоги могут нарушить координацию защиты;
• Обязательно убедитесь, что посадочные шины контактора CTX3 чистые и не деформированы - плохой контакт вызывает ложные срабатывания.
