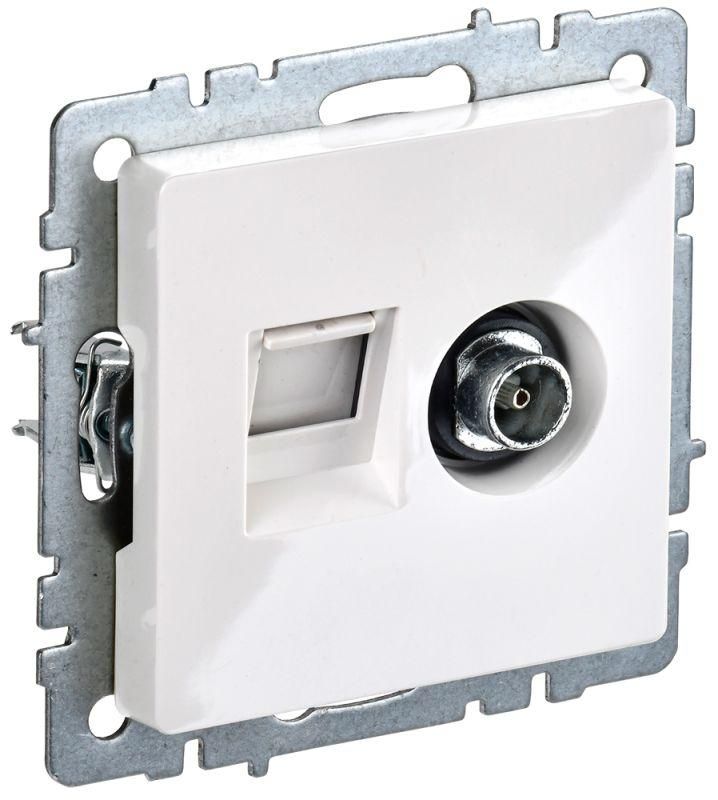

Розетка компьютерная + телевизионная 2-м Brite РТВ/РК12-БрБ RJ45 кат.5E TV механизм бел. IEK BR-AK20-1-K01

Розетка двойная телевизионная + компьютерная кат.5E РТВ/РК12 белая от IEK - это компактное решение для одновременной подачи сигнала ТВ и Ethernet в одной точке установки. Изделие входит в серию BRITE и предназначено для скрытой установки в жилых и офисных помещениях.

Назначение и область применения

Розетка двойная телевизионная + компьютерная кат.5E РТВ/РК12 белая сочетает два функциональных модуля: один для антенного или спутникового сигнала (F-разъём), второй - для сетевого кабеля категории 5e (RJ45). Подходит для подключения телевизора, IPTV-приставки, домашнего сервера, IP-камеры или другого оборудования, требующего одновременно видеосигнала и интернет-соединения. Удобна при монтаже в гостиной, кабинете, детской комнате или на рабочем месте.

Технические характеристики

• Тип изделия: информационная розетка с двумя постами
• Выходы: 1 телевизионный (F-разъём), 1 сетевой (RJ45 Cat.5e)
• Частотный диапазон: 5–862 Гц (соответствует требованиям к цифровому ТВ и спутниковому сигналу)
• Потери сигнала при 860 МГц: не более 2 дБ - обеспечивает минимальное ослабление сигнала даже на максимальной частоте
• Степень защиты: IP20 - защищена от доступа пальцев, но не рассчитана на влагу или пыль
• Материал корпуса: пластик, устойчивый к механическим воздействиям
• Цвет: белый, соответствует стандартной палитре серии BRITE
• Срок службы: 10 лет при соблюдении условий эксплуатации
• Климатическое исполнение: У3 - допустимо использование в отапливаемых помещениях с умеренным климатом
• Способ монтажа: скрытая установка в подрозетник
• Крепление: винтовое фиксирование механизма
• Комплектация: механизм с декоративной накладкой

Совместимость и монтаж

Розетка двойная телевизионная + компьютерная кат.5E РТВ/РК12 белая совместима с любыми стандартными подрозетниками глубиной 40–50 мм. Для монтажа требуется подготовленная штроба под провода: коаксиальный кабель для ТВ (например, RG-6) и витая пара UTP Cat.5e для сети. Кабели подключаются к контактным площадкам внутри механизма через винтовые зажимы - важно не перегибать и не повреждать жилы при зачистке. Накладка легко снимается для обслуживания. Не используйте кабели с импедансом ниже 75 Ом для телевизионного входа - это вызовет отражения сигнала.

Безопасность и стандарты

Розетка соответствует требованиям безопасности для бытовых и административных помещений. Отсутствие открытых контактов и степень защиты IP20 исключают риск поражения током при нормальной эксплуатации. Применяемые материалы не поддерживают горение и соответствуют нормам RoHS. Серия BRITE прошла внутренние тесты IEK на долговечность и термическую стойкость.

Преимущества

• Объединяет два важных канала связи в одном устройстве - экономит место и снижает количество точек монтажа
• Надёжный F-разъём с медными контактами минимизирует потери сигнала
• Категория 5e гарантирует скорость до 1 Гбит/с при правильном монтаже
• Единый стиль дизайна с другими элементами серии BRITE - удобно для комплексного оформления интерьера
• Простая замена: механизм можно вынуть и заменить без демонтажа всей рамки

Ограничения применения

• Не предназначен для наружной установки - IP20 не защищает от влаги и пыли
• Не поддерживает USB, HDMI, аудио или VGA - только TВ и Ethernet
• Не рекомендовано использовать в условиях повышенной влажности (ванная, бассейн, неотапливаемые помещения)
• Подключение кабелей требует аккуратности: плохой контакт или неправильно обжатый RJ45 снижают качество сигнала
• Не совместима с активными устройствами (усилителями, маршрутизаторами) - является пассивным переходником

Примеры использования

• Подключение Smart-TV в гостиной: один кабель - от спутниковой антенны, другой - от роутера
• Аппаратура для домашней студии: камера IP + ТВ-приставка в одной точке
• Офисный стол: компьютер и телевизор для презентаций подключены через одну розетку
• Квартирная разводка: центральная точка распределения сигнала в новостройке

Практические советы

• Перед монтажом проверьте тип кабеля: для ТВ - коаксиальный с волновым сопротивлением 75 Ом; для сети - UTP Cat.5e или выше
• При обжиме RJ45 используйте стандарт T568A или T568B - выберите один и применяйте его последовательно во всём проекте
• Не заплетайте кабели рядом с силовыми проводами - это создаёт помехи для сигнала
• При закупке учтите посадочный диаметр подрозетника - он должен быть 68 мм, как у стандартных моделей IEK
• Для многоквартирных домов с централизованным ТВ-сигналом убедитесь, что уровень сигнала достаточен - розетка сама не усиливает его
• Розетка двойная телевизионная + компьютерная кат.5E РТВ/РК12 белая - идеальное решение для современных квартир, где важна эстетика и функциональность
