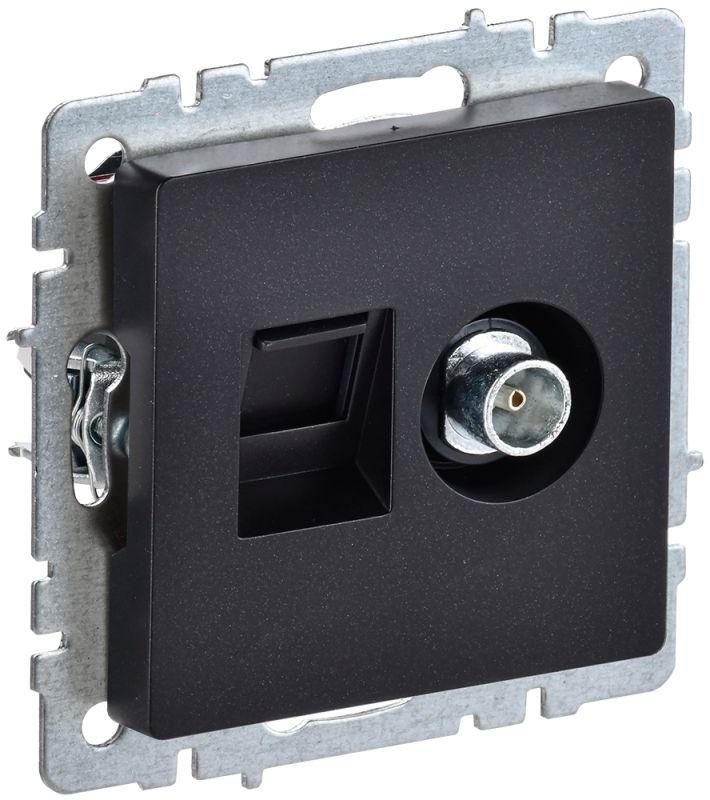

Розетка компьютерная + телевизионная 2-м Brite РТВ/РК12-БрЧ RJ45 кат.5E TV механизм черн. IEK BR-AK20-1-K02

Розетка двойная телевизионная + компьютерная кат.5E черная РТВ/РК12-БрЧ от бренда IEK - это компактное решение для одновременной подачи сигнала ТВ и Ethernet в одной точке установки. Изделие входит в серию BRITE и предназначено для скрытой установки в жилых и офисных помещениях.

Назначение и область применения

Розетка двойная телевизионная + компьютерная кат.5E черная РТВ/РК12-БрЧ объединяет два функциональных модуля: один вход для антенного или спутникового сигнала (F-разъём) и один порт RJ45 категории 5e для сетевого подключения. Подходит для монтажа в гостиной, кабинете, на кухне - там, где требуется подключение телевизора и компьютера, Smart-TV или IPTV-приставки через одну стенную точку. Удобна при реконструкции проводки, когда нужно минимизировать количество отверстий в стене.

Технические характеристики

• Тип изделия: информационная розетка с двумя постами
• Выходы: 1 телевизионный (F-разъём), 1 компьютерный (RJ45 Cat.5e)
• Частотный диапазон: 5–862 Гц (соответствует требованиям к цифровому ТВ и спутниковому сигналу)
• Потери сигнала при 860 МГц: ≤2 дБ - обеспечивает минимальное ослабление сигнала даже на максимальной частоте
• Степень защиты: IP20 - защищает от контакта с пальцами, но не от воды и пыли; подходит только для внутренней установки
• Климатическое исполнение: У3 - рассчитана на работу в условиях умеренного климата (температура от −10C до +40C)
• Срок службы: 10 лет - при соблюдении условий эксплуатации
• Материал корпуса: пластик, устойчивый к механическим воздействиям
• Цвет: чёрный
• Крепление: винтовое, фиксируется в монтажной коробке
• Комплектация: механизм с декоративной накладкой

Совместимость и монтаж

Розетка двойная телевизионная + компьютерная кат.5E черная РТВ/РК12-БрЧ совместима с любыми стандартными монтажными коробками глубиной 40–50 мм. Для монтажа необходимо предварительно проложить коаксиальный кабель (RG-6 или аналог) для ТВ и витую пару CAT.5e для сети. Кабели подключаются к клеммам механизма с помощью винтового зажима - не требуют обжима. Накладка легко снимается для обслуживания. Установка возможна только в подготовленную нишу - открытый монтаж невозможен.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых и административных помещений. Соответствие частотному диапазону и уровню потерь гарантирует стабильную работу цифрового ТВ. Отсутствие металлических деталей в контактной части исключает риск замыкания между силовой и слаботочной цепями. Примечание: розетка не имеет гальванической развязки между ТВ и Ethernet - не используется в системах с повышенными требованиями к помехозащите.

Преимущества

• Объединение двух функций в одном устройстве снижает количество точек монтажа и упрощает планировку интерьера
• Высокая степень экранирования внутри механизма минимизирует взаимные помехи между ТВ и LAN-сигналами
• Пластиковый корпус серии BRITE устойчив к выгоранию и деформации при длительном использовании
• Чёрный цвет хорошо сочетается с большинством дизайнерских решений и маскирует следы эксплуатации

Ограничения применения

• Не предназначен для установки во влажных помещениях (ванная, баня, бассейн) - IP20 не обеспечивает защиту от влаги
• Не поддерживает Power over Ethernet (PoE) - не передаёт питание по кабелю
• Не содержит USB-портов, аудиоразъёмов или VGA - только базовые интерфейсы TВ и Ethernet
• Подходит только для домашних и офисных сетей - не рекомендовано для промышленных объектов с высокими уровнями ЭМИ

Примеры использования

• Подключение телевизора и маршрутизатора в гостиной - один кабель от спутниковой антенны, второй - от роутера
• Установка в рабочем кабинете для подключения ПК и Smart-TVS с IPTV
• Монтаж в студии или квартире-студии для организации медиа-зоны без лишних проводов

Практические советы

• При прокладке кабеля используйте экранированный RG-6 для ТВ и UTP Cat.5e для сети - это сохранит качество сигнала
• Проверьте посадочный диаметр монтажной коробки - она должна быть стандартной 68×68 мм
• Не перегибайте кабели в месте входа в розетку - радиус изгиба должен быть не менее 4–5 см
• При подключении RJ45 соблюдайте распиновку T568A/B - лучше использовать одинаковую схему для всех розеток в сети
• Розетка РТВ/РК12-БрЧ от IEK совместима с другими элементами серии BRITE - можно оформить всю комнату в едином стиле
