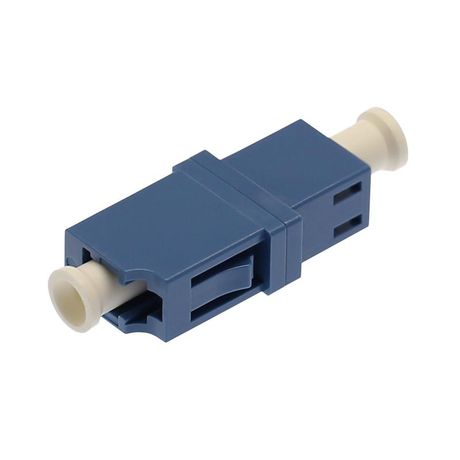

Оптический адаптер LC/UPC duplex, одномодовый SUPRLAN 09-0104

Адаптер оптический LC/UPC simplex, розетка LC/UPC duplex от SUPRLAN (артикулы 09-0109 и 09-0104) предназначен для временного или постоянного соединения двух оптических волокон с разъёмами LC. Применяется в сетях передачи данных, телекоммуникациях и на объектах с высокой плотностью волоконно-оптических соединений.

Назначение и область применения

Этот адаптер позволяет соединить один одножильный оптический шнур (simplex) с двужильным (duplex) через интерфейс LC/UPC. Подходит для установки в патч-панелях, распределительных щитах, серверных стойках и других точках коммутации. Часто используется в центрах обработки данных, на телефонных станциях и в системах IPTV.

Технические характеристики

• Тип волокна: одномодовое 9/125 - обеспечивает передачу сигнала на большие расстояния до 10–80 км
• Тип разъёма: LC - компактный формат, поддерживает высокую плотность подключений
• Тип полировки: UPC - уменьшает потери отражённого света, повышает качество связи
• Цвет корпуса: синий - соответствует стандартной цветовой маркировке для одномодового волокна
• Материал корпуса: пластик - легкий, устойчивый к механическим воздействиям
• Тип фиксации: скрытые защелки - обеспечивают надёжную посадку разъёмов без лишнего усилия

Совместимость и монтаж

Адаптер совместим с любыми оптическими шнурами с разъёмами LC/UPC. Устанавливается в патч-панель с отверстием под стандартный модуль LC. Для крепления используются два способа:

• металлический стопор - фиксирует адаптер в гнезде панели
• винты - дополняют фиксацию, особенно важны при вибрационных нагрузках или частом обслуживании

Не требует инструментов для подключения - достаточно вставить разъём до характерного щелчка. Максимальная плотность установки: до 24 портов на 1U панель.

Безопасность и стандарты

Изделие соответствует требованиям IEC 61754-20 для разъёмов LC и рекомендациям TIA-568. Нет открытых проводящих элементов - безопасно при работе под напряжением в смешанных средах. Не содержит свинца и других запрещённых веществ согласно RoHS.

Преимущества

• Высокая точность центровки волокон благодаря UPС-полировке - снижаются потери на соединении до 0,2 дБ
• Удобство монтажа: компактный размер и двойная система фиксации позволяют использовать в ограниченных пространствах
• Стабильность контакта: скрытые защелки предотвращают случайное выдергивание разъёма
• Цветовая маркировка (синий) исключает путаницу с многомодовым волокном (оранжевый/бежевый)

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности без защиты - корпус не имеет IP-защиты
• Подходит только для одномодового волокна; использование с многомодовым вызывает значительные потери сигнала
• Не рассчитана на частые переподключения - более 500 циклов может привести к износу защелок
• Требуется соблюдение радиуса изгиба волокна (не менее 10× диаметра кабеля) во время монтажа

Примеры использования

• Подключение сервера с одномодовым SFP+ модулем к оптическому патч-панели в дата-центре
• Соединение линии FTTH (волокно до дома) с внутренней распределительной коробкой
• Переключение между основной и резервной линией в системе видеонаблюдения с длинными трассами
• Обслуживание оптической сети в телеком-узле, где требуется быстрая замена участка кабеля

Практические советы

• Перед подключением всегда проверяйте чистоту торцов волокон - грязь увеличивает потери в 10–20 раз
• При установке в панель используйте оба крепления (стопор + винты), особенно если оборудование работает в условиях вибраций
• Не затягивайте винты слишком сильно - это может деформировать пластиковую рамку адаптера
• Для удобства обслуживания группируйте адаптеры одного типа (например, все синие - одномодовые) и подписывайте метки
• Запасные экземпляры (артикулы 09-0109 и 09-0104) храните в сухом месте, в оригинальной упаковке - избегайте пыли и ударов
