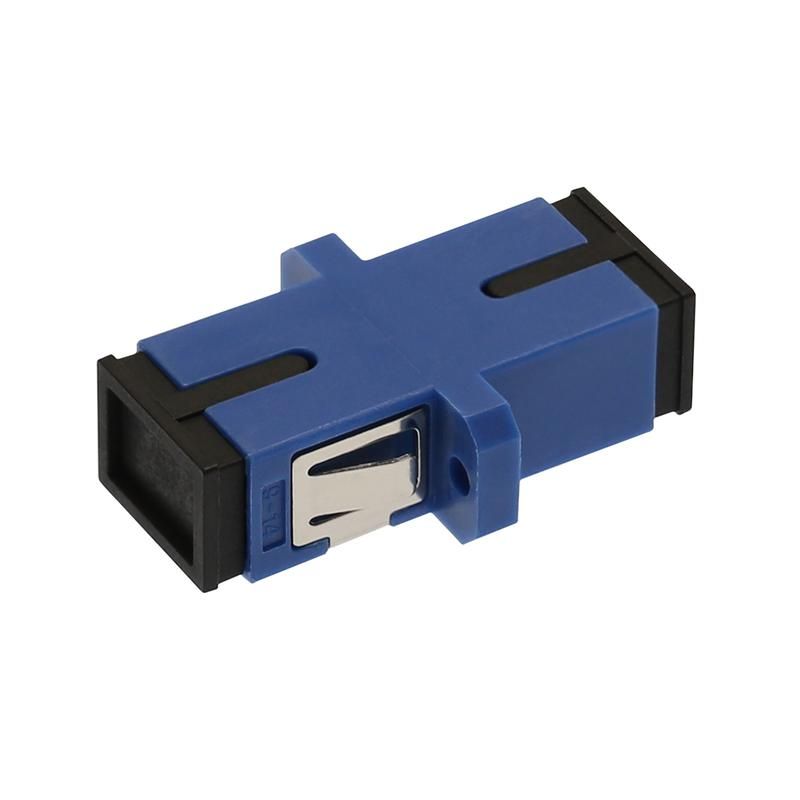

Розетка SC/UPC simplex (50pcs) | 09-0122 SUPRLAN Net.on

Розетка SC/UPC simplex (упаковка 50 штук) от SUPRLAN - это компонент для организации оптических соединений в патч-панелях. Упаковка содержит 50 готовых к установке розеток, подходящих для работы с одноволоконными кабелями с разъёмами SC/UPC.

Назначение и область применения

Розетка SC/UPC simplex служит для фиксации и соединения оптических разъёмов типа SC. Она устанавливается в патч-панель или распределительную коробку, обеспечивая надёжный доступ к портам для подключения волоконно-оптических кабелей. Применяется в телекоммуникациях, центрах обработки данных, на объектах связи и в системах передачи данных по оптическому каналу.

Технические характеристики

• Тип разъёма: SC/UPC - одноволоконный, с углом полировки 8° для снижения потерь сигнала
• Материал корпуса: синий пластик - устойчивый к механическим воздействиям и химическим средам
• Количество портов: один (simplex) - поддерживает одно волокно на розетку
• Способ крепления: металлический стопор + два винта - обеспечивают жёсткую фиксацию в панели
• Метод фиксации разъёма: скрытые защелки - позволяют легко вставлять и извлекать разъёмы без инструментов
• Упаковка: 50 штук в одной партии - удобно для массовой установки

Совместимость и монтаж

Розетка SC/UPC simplex (упаковка 50 штук) от SUPRLAN совместима исключительно с оптическими шнурками, оснащёнными разъёмами типа SC. Для монтажа требуется стандартная патч-панель с отверстием под SC-розетку. Установка выполняется следующим образом:

• Вставьте розетку в отверстие панели до щелчка стопора
• Закрутите два винта с тыльной стороны для дополнительного крепления
• Подключите кабель SC - он фиксируется автоматически защелками

Не используйте розетку с разъёмами LC, FC или ST - они несовместимы по форме и размеру.

Безопасность и стандарты

Розетка SC/UPC simplex соответствует требованиям IEC 61754-4 для оптических адаптеров. Материалы корпуса не поддерживают горение и не выделяют токсичных веществ при нормальной эксплуатации. Нет требований к заземлению - устройство не проводит электричество.

Преимущества

• Высокая точность центровки волокна благодаря UPC-полировке - минимизирует потери сигнала
• Надёжное двойное крепление (стопор + винты) предотвращает выпадение при вибрации
• Скрытые защелки увеличивают срок службы механизма - меньше износа при частых подключениях
• Цвет корпуса - синий - позволяет быстро отличить SC-порт от других типов (например, LC - серый)

Ограничения применения

• Не предназначена для многоволоконных (duplex) кабелей - каждая розетка работает только с одним волокном
• Не подходит для высоких температур выше +70 C - материал корпуса теряет прочность
• Не рекомендуется использовать в условиях постоянного контакта с водой или агрессивными химикатами - хотя пластик устойчив, герметизация отсутствует
• Требуется наличие патч-панели с правильным размером отверстия - не является универсальным решением

Примеры использования

• Центр обработки данных: установка в 19-дюймовые патч-панели для подключения серверов через оптические линии
• Телефонная станция: соединение оптических кабелей между оборудованием передачи данных
• Интернет-провайдер: монтаж в распределительных пунктах (PON-сетях)
• Производственные линии: связь между контроллерами и датчиками на больших расстояниях

Практические советы

• Перед установкой проверьте, что волокно имеет именно SC/UPC - другие варианты (SC/APC) имеют другой угол полировки и могут вызвать повышенные потери
• При закручивании винтов не перетягивайте - это может повредить корпус розетки SC/UPC simplex
• Для крупных проектов используйте всю упаковку (50 штук) сразу - так вы сохраните единый стиль и качество сборки
• Храните запасные розетки в оригинальной упаковке - предотвратите загрязнение и повреждение контактных поверхностей
• Обозначьте каждый порт этикеткой - особенно важно при смешанной конфигурации с другими типами разъёмов
