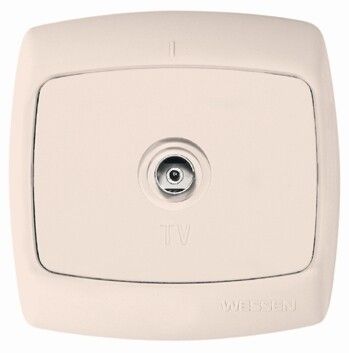

Розетка телевизионная TV СП Рондо сл. кость SchE RAT-1-SI APC

Розетка телевизионная оконечная скрытая слоновая кость Рондо от Schneider Electric (артикул rat-1-si) - это однопостовое устройство для подключения коаксиального кабеля в скрытую проводку. Подходит для установки в жилых и офисных помещениях, где требуется качественный сигнал телевидения и эстетичный внешний вид.

Назначение и область применения

Розетка телевизионная оконечная скрытая слоновая кость Рондо используется исключительно для подключения антенного или спутникового кабеля типа RG-6 / RG-59. Она не предназначена для питания бытовых приборов. Устройство устанавливается в стену внутри гипсокартонной перегородки, штукатурки или других конструкций с предварительным монтажом подрозетника. Применяется в квартирах, домах, отелях, административных зданиях - там, где нужен чистый и защищённый вход сигнала.

Технические характеристики

• Тип розетки: коаксиальная (F-разъём)
• Количество постов: 1
• Способ монтажа: скрытый (в подрозетник)
• Экранированный корпус: да - снижает помехи и сохраняет качество сигнала
• Тип крепления: винтовое - обеспечивает плотную фиксацию в подрозетнике
• Наличие сальника: да - позволяет герметично ввести кабель через заднюю часть
• Габариты: 80,5 × 80,5 × 19 мм - совместима со стандартными подрозетниками 68×68 мм
• Материал: ABS-пластик - ударопрочный, не выгорает на свету
• Цвет: бежевый (слоновая кость) - сочетается с другими элементами серии RONDO
• Тип поверхности: блестящая - легко протирать, не царапается
• Направление выхода кабеля: прямолинейный - удобен для вертикальной или горизонтальной прокладки
• Степень защиты: IP20 - противостояние пальцам и крупным предметам, но не защищена от воды
• Максимальное сечение кабеля: 2,5 мм2 - достаточное для типового коаксиального кабеля
• Нормативный документ: ГОСТ Р 51322.1-99 (МЭК 60884-1-94)
• Климатическое исполнение: УХЛ4 - рассчитана на работу в условиях с повышенной влажностью и температурой от −25C до +40C
• Количество фаз: 1 - не требует подключения к электросети

Совместимость и монтаж

Розетка телевизионная оконечная скрытая слоновая кость Рондо устанавливается в стандартный металлический или пластиковый подрозетник глубиной не менее 40 мм. Для монтажа:

• Закрепите подрозетник в стене перед отделкой.
• Пропустите коаксиальный кабель через сальник сзади - он предотвращает проседание и перегиб.
• Подключите центральный провод и экран к контактам F-разъёма (не путать с силовой розеткой!).
• Зафиксируйте розетку винтами - они входят в комплект.
• Не используйте кабели с диаметром более 8 мм - возможны трудности с проходом через сальник.

Изделие является моноблоком - все части собраны в одном корпусе, что исключает сборку после установки.

Безопасность и стандарты

Розетка соответствует требованиям ГОСТ Р 51322.1-99 и МЭК 60884-1-94, что гарантирует безопасность при использовании в бытовых сетях. Экранированный корпус минимизирует радиопомехи, которые могут влиять на качество телевизионного сигнала. Климатическое исполнение УХЛ4 допускает эксплуатацию в неотапливаемых помещениях с высокой влажностью, например, в ванных комнатах - но только при условии, что розетка не будет подвергаться прямому воздействию воды.

Преимущества

• Экранированный корпус - меньше помех, чёткий сигнал даже при наличии рядом силовых кабелей.
• Сальник - упрощает ввод кабеля и защищает от механического повреждения.
• Опорное кольцо - обеспечивает равномерное распределение нагрузки при затяжке, не деформируя стену.
• ABS-пластик - долговечен, не трескается при перепадах температур, не желтеет со временем.
• Совместимость с серийной рамкой RONDO - можно использовать с другими розетками этой же серии для единого дизайна интерьера.

Ограничения применения

• Не предназначен для подключения к электропитанию - только для RF-сигналов.
• IP20 - нельзя устанавливать в местах с риском попадания воды (душевые, открытые террасы).
• Не рекомендуется для многожильных кабелей с жёсткими оболочками - возможны проблемы с вводом через сальник.
• Не поддерживает HDMI, Ethernet или другие цифровые интерфейсы - только аналоговые TV-сигналы.

Примеры использования

• Подключение телевизора к спутниковому ресиверу в гостиной.
• Ввод антенного кабеля в комнату от общего домашнего узла.
• Установка в офисном помещении для подключения IPTV-приставки.
• Монтаж в новостройках при комплексной прокладке слаботочных систем.

Практические советы

• Перед монтажом проверьте, чтобы внутренняя часть подрозетника была чистой - пыль может нарушить контакт экранирования.
• Не перетягивайте винты - это может повредить пластиковую основу.
• Если кабель слишком толстый, используйте сальник с большим внутренним диаметром - оригинальный подходит для кабелей до 8 мм.
• При замене старой розетки - отключите питание всей системы, даже если она не связана с электричеством, чтобы избежать случайных импульсов.
• Розетка RONDO хорошо сочетается с другими изделиями серии - выбирайте одинаковый цвет и стиль для целостного дизайна.
