Реле тепловое RTX3 1.0-1.6 A, 690 V, 3P Legrand 416645

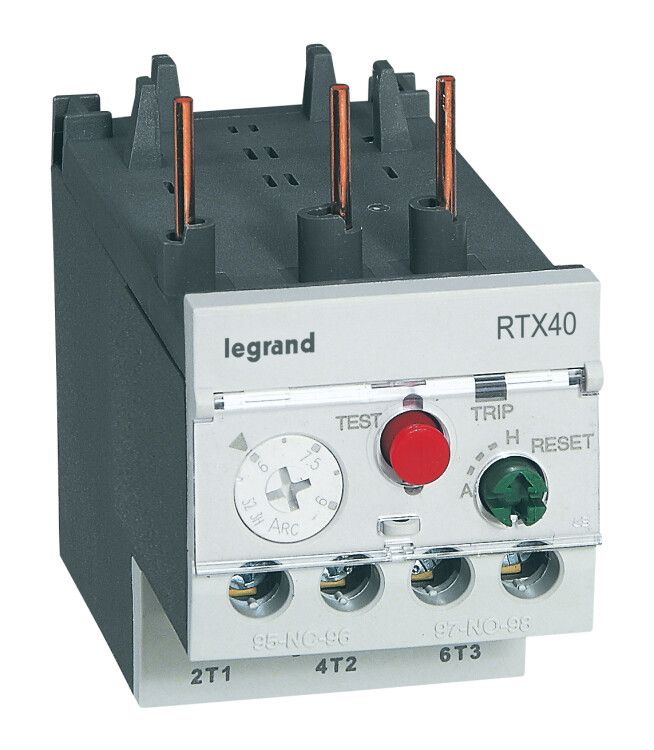

Тепловое реле RTX3 40 1.0–1.6A для CTX3 22, CTX3 40 - это компонент защиты электродвигателей от перегрузки и обрыва фазы, совместимый с контактными аппаратами серии CTX3. Разработано компанией Legrand, артикул 416645, предназначено для надёжной работы в промышленных системах управления.

Назначение и область применения

Тепловое реле RTX3 40 1.0–1.6A для CTX3 22, CTX3 40 защищает трёхфазные электродвигатели от длительной перегрузки по току. Его применяют в паре с контакторами CTX3 для автоматического отключения цепи при превышении допустимого тока. Подходит для станков, насосов, вентиляторов, конвейеров и другого оборудования с частыми пусками.

Технические характеристики

• Номинальный ток регулировки: 1,0–1,6 А - можно настроить под нагрузку двигателя в этом диапазоне;
• Количество полюсов: 3 - обеспечивает защиту всех трёх фаз одновременно;
• Класс защиты: 10 - время срабатывания при 7,2-кратном токе не более 10 секунд, что соответствует стандарту IEC 60947-4-1;
• Максимальное рабочее напряжение: 690 В - подходит для сетей до 690 В переменного тока;
• Количество переключающих контактов: 2 - один нормально замкнутый (NC) и один нормально открытый (NO) для сигнализации или управления;
• Тип подключения: винтовые зажимы - удобны для многократного демонтажа и надёжного контакта;
• Способ монтажа: непосредственное крепление - устанавливается прямо на контактор CTX3 без дополнительных кронштейнов.

Совместимость и монтаж

Тепловое реле RTX3 40 1.0–1.6A для CTX3 22, CTX3 40 совместимо исключительно с контактными аппаратами серии CTX3 (модели CTX3 22 и CTX3 40). Установка происходит путём защёлкивания на направляющие шины контактора - никаких инструментов не требуется. После установки проверьте плотность затяжки винтовых зажимов проводов: недостаточно затянутые соединения вызывают нагрев и выход из строя.

Безопасность и стандарты

Реле соответствует международному стандарту IEC 60947-4-1 и имеет сертификаты безопасности для промышленного использования. Класс защиты IP20 предотвращает случайный доступ к токоведущим частям, но не обеспечивает защиту от внешней среды - не используйте в условиях повышенной запылённости или влаги без дополнительной оболочки.

Преимущества

• Высокая механическая износостойкость - выдерживает десятки тысяч операций включения/отключения;
• Компактная форма - экономит место в распределительных щитах;
• Интеграция с CTX3 - минимизирует количество точек соединений и повышает надёжность системы;
• Чётко ограниченный диапазон тока - снижает риск некорректной настройки.

Ограничения применения

• Не предназначен для защиты однофазных двигателей - требует трёхфазную сеть;
• Не имеет функции защиты от обрыва фазы - для этого нужна версия с пометкой “с защитой от обрыва фаз”;
• Не работает при температуре ниже –25 C и выше +60 C - соблюдайте условия хранения и эксплуатации;
• Не подлежит ремонту - при отказе заменяется полностью.

Примеры использования

• Защита насоса мощностью 1,1 кВт в системе водоснабжения;
• Обеспечение безопасной работы вентилятора на производстве с частыми пусками;
• Управление конвейерной лентой в пищевой промышленности через контактор CTX3 40 и реле RTX3 40 1.0–1.6A.

Практические советы

• Перед установкой убедитесь, что ток двигателя попадает в диапазон 1,0–1,6 А - иначе выберите другую модель реле;
• Настройку тока срабатывания выполняйте после подключения нагрузки, используя регулировочный винт на корпусе;
• Проверяйте состояние контактов каждые 6 месяцев - особенно при высокой частоте включений;
• Запрещено использовать реле вне серии CTX3 - даже если физически возможно подключение, гарантия и надёжность теряются.
