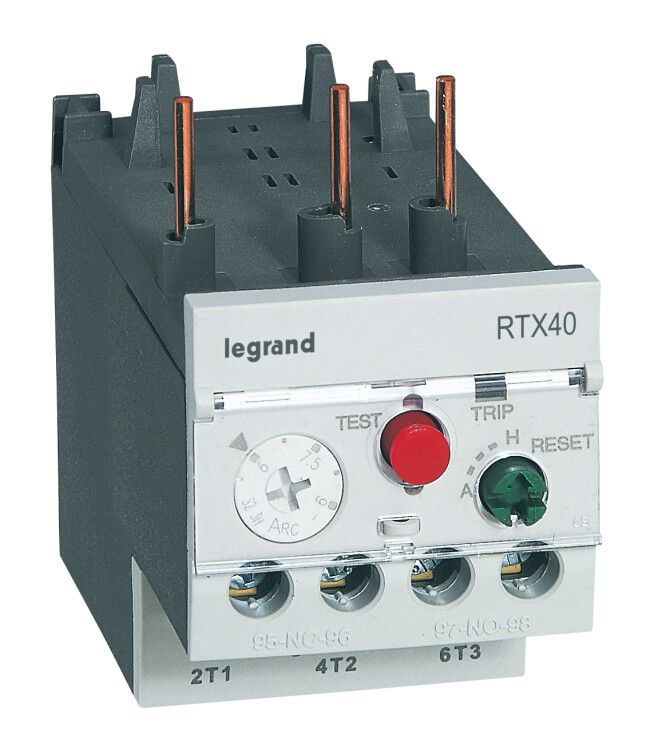

Реле тепловое RTX3 40 2.5...4.0A - 416647 Legrand

Тепловое реле RTX3 40 2.5-4.0A S SZ2.3 от Legrand предназначено для защиты электродвигателей от перегрузки и обрыва фазы. Это компактное, надёжное устройство из серии CTX3, совместимое с контактными аппаратами того же семейства. Артикул 416647 соответствует модели с диапазоном тока 2,5–4,0 А.

Назначение и область применения

Тепловое реле RTX3 40 2.5-4.0A S SZ2.3 защищает трёхфазные электродвигатели от длительной перегрузки и обрыва одной из фаз. Устройство реагирует на нагрев проводника, вызванный превышением допустимого тока, и отключает цепь до повреждения двигателя. Применяется в системах управления насосами, вентиляторами, конвейерами, компрессорами и другим оборудованием с асинхронными двигателями. Особенно эффективно в условиях частых пусков и переменных нагрузок.

Технические характеристики

• Номинальный ток: 2,5–4,0 А - регулируемый диапазон, позволяющий точно настроить защиту под конкретный двигатель;
• Количество полюсов: 3 - обеспечивает защиту всех трёх фаз одновременно;
• Класс защиты: 10 - время срабатывания при 7,2-кратном токе не более 10 секунд, что соответствует требованиям IEC 60947-4-1 для двигателей средней мощности;
• Максимальное рабочее напряжение: 690 В - подходит для сетей с высоким напряжением, включая промышленные системы 400/690 В;
• Переключающие контакты: 2 шт. - один нормально замкнутый (NC) для отключения питания, один нормально открытый (NO) для сигнализации;
• Подключение: винтовое - надёжное и проверенное соединение с кабелями сечением до 2,5 мм2;
• Способ монтажа: непосредственное крепление - устанавливается прямо на контактеры серии CTX3 без дополнительных платформ.

Совместимость и монтаж

Тепловое реле RTX3 40 2.5-4.0A S SZ2.3 совместимо исключительно с контактными аппаратами серии CTX3. Монтаж осуществляется путём защёлкивания на направляющие рейки контактора - никаких болтов или инструментов не требуется. Подключение проводов выполняется через винтовые зажимы на верхней части реле. Для правильной работы необходимо соблюдать полярность подключения к фазным проводникам. Не рекомендуется использовать с однофазными или двухфазными нагрузками - устройство рассчитано только на трёхфазную сеть.

Безопасность и стандарты

RTX3 40 2.5-4.0A S SZ2.3 соответствует международному стандарту IEC 60947-4-1 и имеет сертификаты CE. Класс защиты IP20 предотвращает случайный доступ к токоведущим частям, но не обеспечивает защиту от пыли и влаги - установка возможна только внутри щитов или закрытых корпусов. Наличие функции защиты от обрыва фазы снижает риск выхода двигателя из строя при аварийных режимах.

Преимущества

• Высокая механическая износостойкость - выдерживает десятки тысяч операций включения/отключения;
• Компактные габариты - экономят место в распределительных щитах;
• Интеграция с контактами CTX3 - минимизирует количество точек соединений и повышает надёжность всей цепи;
• Чёткая настройка тока срабатывания - позволяет адаптировать защиту под конкретный тип двигателя без замены устройства;
• Визуальный индикатор срабатывания - легко определить причину отключения.

Ограничения применения

• Не предназначен для защиты оборудования с импульсными нагрузками (например, сварочные аппараты);
• Не работает при температуре окружающей среды ниже –25 C и выше +60 C - требует контроля микроклимата в щите;
• Не подлежит ремонту - при отказе заменяется полностью;
• Требует точной настройки тока - неверная установка может привести к ложным срабатываниям или отсутствию защиты.

Примеры использования

• Защита насоса в системе водоснабжения мощностью 1,5 кВт (ток ~3,2 А);
• Обеспечение безопасности конвейера на пищевом производстве с двигателем 2,2 кВт;
• Установка в автоматическом щите управления вентиляцией в промышленном цехе.

Практические советы

• Перед установкой проверьте номинальный ток двигателя - он должен попадать в диапазон 2,5–4,0 А; если ближе к границе, выбирайте модель с чуть большим запасом;
• После монтажа обязательно проведите тестовый пуск - убедитесь, что реле не срабатывает при штатном токе;
• При использовании в условиях повышенной вибрации дополнительно закрепите щит и проверьте затяжку винтов каждые 6 месяцев;
• Замена реле должна производиться при отключенном питании - даже при отключённом контакторе на клеммах может сохраняться потенциал;
• Артикул 416647 - это именно модель с защитой от обрыва фазы. Если такая функция не нужна, можно выбрать базовую версию - она будет дешевле.
