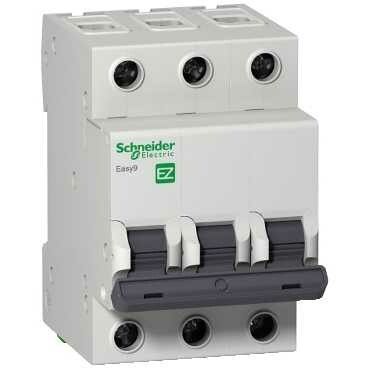

Выключатель нагрузки (мод. рубильник) 3П 40А 400В =S= EASY9 | EZ9S16340 Schneider Electric APC

Выключатель нагрузки (модульный рубильник) 3 полюса 40 А 400 В =S= EASY9 от Schneider Electric предназначен для безопасного коммутирования трёхфазных нагрузок до 40 А в распределительных щитах. Этот аппарат сочетает функции разъединителя и выключателя, обеспечивая надёжное отключение питания при обслуживании или аварии. Артикул ez9s16340 соответствует серии EASY9 и рассчитан на стационарную установку в промышленных и коммерческих объектах.

Назначение и область применения

Выключатель нагрузки =S= EASY9 используется для ручного включения и отключения трёхфазных электрических цепей с активной или слегка индуктивной нагрузкой. Подходит для управления двигателями, нагревательными элементами, освещением и другим оборудованием, где требуется физическое отсоединение сети. Применяется в силовых шкафах, распределительных устройствах, на участках с частым обслуживанием - например, на станках, конвейерах, насосных группах.

Технические характеристики

• Количество полюсов: 3 - позволяет контролировать все три фазы одновременно;
• Номинальный ток: 40 А - максимальная рабочая нагрузка при температуре +40 C;
• Номинальное напряжение: 400 В переменного тока - для трёхфазных сетей 380–415 В;
• Условный ток короткого замыкания: 5 кА - способен выдерживать кратковременные перегрузки без повреждений;
• Кратковременно выдерживаемый ток: 0,48 кА - длительностью до 1 секунды при температуре +40 C;
• Степень защиты IP20 - предохраняет от доступа пальцев и крупных предметов, но не защищён от пыли и воды;
• Способ монтажа: на DIN-рейку шириной 35 мм - занимает 3 модуля;
• Максимальное сечение кабеля: 35 мм2 - подходит для медных проводников большого диаметра;
• Тип подключения: винтовые зажимы - обеспечивают прочное и долговечное соединение;
• Тип управляющего элемента: тумблер с красной рукояткой - удобно видеть состояние включения/выключения;
• Климатическое исполнение УХЛ4 - работает при температуре от −25 C до +40 C и относительной влажности до 95 % без конденсации;
• Наличие блокировки: да - возможность установить замок или пломбу для запрета включения;
• Нормативный документ: ГОСТ Р 50030.3-99 (МЭК 60947-3-1) - соответствие международным требованиям к выключателям нагрузки.

Совместимость и монтаж

Выключатель =S= EASY9 совместим со всеми стандартными DIN-рейками типа C и GOST. Монтаж осуществляется путём защёлкивания на рейку - достаточно плотно придавить корпус до характерного щелчка. Для демонтажа потяните рычаг фиксатора снизу. Подключение проводов выполняется через винтовые зажимы на каждом полюсе - затягивание усилием 1,5 Нм рекомендовано для надёжности. Устройство можно устанавливать в любом положении: вертикальном, горизонтальном или даже перевёрнутом - конструкция не зависит от ориентации.

Безопасность и стандарты

Выключатель нагрузки =S= EASY9 соответствует нормам безопасности IEC 60947-3 и ГОСТ Р 50030.3-99. Двойной разрыв каждой фазы гарантирует полное отключение цепи и исключает риск самопроизвольного восстановления питания из-за сваривания контактов. Блокировка позволяет применять устройство в системах с требованием LOTO (Lock Out – Tag Out). IP20 обеспечивает базовую защиту от случайного прикосновения, но не предназначено для открытых площадок или сырых помещений.

Преимущества

• Двойной разрыв контактов - снижает риск возгорания и увеличивает срок службы;
• Яркая красная рукоятка - легко определить состояние аппарата на расстоянии;
• Фиксация на DIN-рейке без инструментов - быстрый монтаж и замена;
• Поддержка кабелей до 35 мм2 - не требует переходников для мощных линий;
• Работа при любых углах установки - гибкость компоновки в шкафах;
• Интеграция в серию EASY9 - совместимость с другими автоматами и УЗО того же бренда.

Ограничения применения

• Не предназначен для частого включения/отключения - не имеет дугогашения, поэтому не подходит для двигателей с частыми пусками;
• IP20 не допускает использование во влажных, пыльных или наружных условиях - требует установки внутри закрытого шкафа;
• Отсутствие вспомогательных контактов - нельзя использовать для сигнализации состояния или удаленного управления;
• Не является автоматическим выключателем - не защищает от перегрузок и КЗ, требует внешнего защиты (например, автомата или предохранителя);
• Не применяется в сетях постоянного тока - только для переменного тока 50/60 Гц.

Примеры использования

• Отключение питания трёхфазного станка перед техобслуживанием;
• Разъединение группы нагревателей в термокамере;
• Ручное управление насосной станцией в водопроводном узле;
• Обеспечение безопасного отключения вводного распределительного щита перед работами;
• Комбинирование с автоматическими выключателями в качестве главного разъединителя.

Практические советы

• Перед монтажом проверьте, что сечение кабеля не превышает 35 мм2 - иначе контакт будет плохим, возможен перегрев;
• Используйте блокировку, если устройство находится в зоне доступа обслуживающего персонала - это обязательное условие для соблюдения правил охраны труда;
• Не используйте этот выключатель вместо автомата - он не отключится при перегрузке; всегда устанавливайте защиту выше по цепи;
• При сборке шкафа учтите, что =S= EASY9 занимает 3 модуля - заранее спланируйте место рядом с другими устройствами;
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при высоких токах или частых операциях включения.
