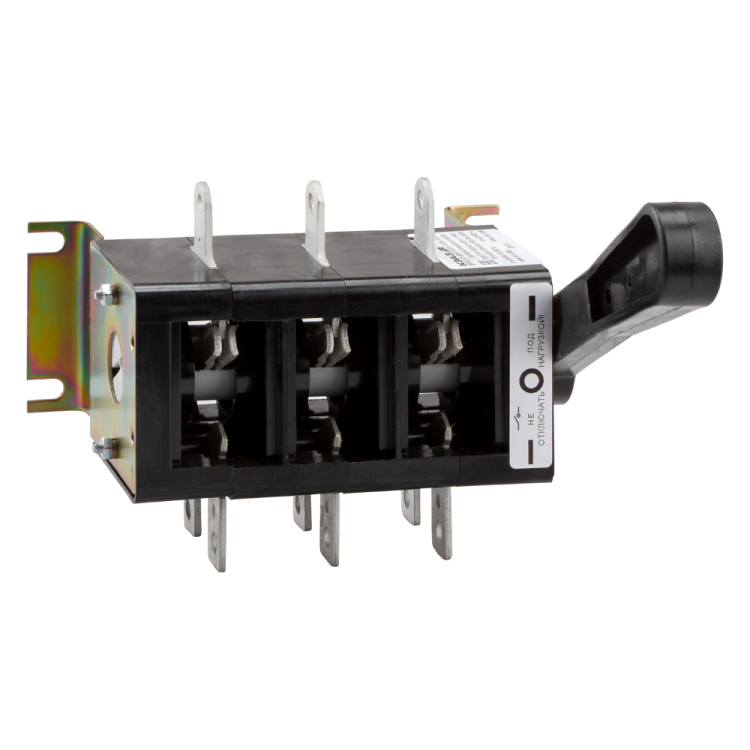

Рубильник ВР32-37Ф В71250 400А УХЛ3 КЭАЗ 110234

Выключатель-разъединитель ВР32-37Ф-В71250-400А-УХЛ3 от КЭАЗ предназначен для безопасного отключения электрической цепи под нагрузкой и обеспечивает механическую изоляцию оборудования при обслуживании. Этот аппарат используется в распределительных щитах промышленных объектов, где требуется надежное управление током до 400 А. Модель ВР32-37Ф-В71250-400А-УХЛ3 соответствует требованиям ГОСТ Р 50030.3 и сертифицирована как устройство аварийной остановки.

Назначение и область применения

Выключатель-разъединитель ВР32-37Ф-В71250-400А-УХЛ3 сочетает функции коммутационного аппарата и разъединителя. Он позволяет отключать нагрузку под рабочим током и затем физически разрывать цепь для проведения техобслуживания. Применяется в системах питания станков, насосов, компрессоров, конвейеров и других промышленных потребителей переменного тока. Подходит как сервисный выключатель, устройство аварийной остановки и предохранительный выключатель в соответствии с нормами безопасности.

Технические характеристики

• Номинальный ток: 400 А - способен длительно проводить ток этой величины без перегрева;
• Количество полюсов: 3 - управляет трехфазной сетью;
• Номинальное напряжение изоляции: 660 В - рассчитан на работу в сетях до 660 В переменного тока;
• Номинальная мощность: 160 кВт - максимальная нагрузка, которую можно отключать под током;
• Условный ток короткого замыкания: 22 кА - способен выдерживать кратковременные сверхтоки без повреждений;
• Дугогасительная камера: есть - гасит электрическую дугу при отключении под нагрузкой, продлевая срок службы;
• Максимальное сечение кабеля: 360 мм2 - позволяет подключать крупногабаритные силовые кабели;
• Частота: 50/60 Гц - совместим с сетями России и стран с другими стандартами частоты;
• Род тока: переменный/постоянный - работает как в AC, так и в DC режимах;
• Климатическое исполнение: УХЛ3 - предназначено для работы в условиях повышенной влажности и температур от −40C до +40C;
• Степень защиты IP00 - не имеет внешней защиты корпуса; требует установки внутри закрытых шкафов;
• Габариты: 212×164×150 мм - компактный размер для монтажа в типовых распределительных щитах;
• Тип подключения: винтовой - надежное соединение с помощью болтовых зажимов;
• Тип рукоятки: рычажный - удобное управление одним движением, с возможностью снятия для блокировки;
• Способ монтажа: монтажная плата - крепится на металлическую пластину внутри щита;
• Подходит для фронтального монтажа - рукоятка доступна для оператора без вскрытия шкафа;
• Количество контактов: 0 - не содержит встроенных вспомогательных контактов для сигнализации;
• Два направления - рычаг может перемещаться в двух противоположных положениях (вкл./выкл.), что соответствует стандартному принципу управления.

Совместимость и монтаж

Выключатель-разъединитель ВР32-37Ф-В71250-400А-УХЛ3 устанавливается на монтажную плату в распределительном щите. Для правильного монтажа необходимо использовать крепежные отверстия на задней стенке корпуса. Размеры аппарата позволяют легко поместить его в стандартные шкафы шириной от 400 мм. Подключение выполняется через винтовые зажимы - рекомендуется затяжка моментом 10–12 Нм. Съемная рукоятка позволяет заблокировать положение «выключено» с помощью замка, что соответствует требованиям LOTO (Lock Out Tag Out). Обязательно соблюдайте правила электробезопасности: перед работой отключите питание и проверьте отсутствие напряжения тестером.

Безопасность и стандарты

Выключатель-разъединитель ВР32-37Ф-В71250-400А-УХЛ3 соответствует ГОСТ Р 50030.3 (эквивалент IEC 60947-3) и техническим условиям ТУ3424-036-05758109-2006. Сертифицирован как устройство аварийной остановки и сервисного отключения. Отсутствие степени защиты IP00 означает, что он не защищен от прикосновения и попадания сторонних предметов - поэтому обязательно должен использоваться только внутри закрытых щитов. Работает в составе системы защиты согласно ПУЭ и нормам промышленной безопасности.

Преимущества

• Высокая коммутационная способность - способен отключать ток до 400 А без повреждения контактов благодаря дугогасительной камере;
• Надежность конструкции - стационарная сборка без подвижных механизмов вне рукоятки снижает риск отказа;
• Удобство обслуживания - съемная рукоятка позволяет применять механизмы блокировки и исключает случайное включение;
• Широкий диапазон температур - работает в суровых климатических условиях (УХЛ3);
• Поддержка постоянного тока - универсальность для различных технологических процессов;
• Совместимость с большими сечениями кабелей - до 360 мм2 - экономит время при подключении мощных линий.

Ограничения применения

• Не допускается установка на открытых площадках - степень защиты IP00 не защищает от пыли, влаги и прикосновений;
• Не является автоматическим выключателем - не обеспечивает защиту от перегрузки или короткого замыкания, требует обязательной установки предохранителей или автоматов в цепи;
• Не имеет вспомогательных контактов - нельзя подключить сигналы удаленного контроля состояния без внешнего модуля;
• Не предназначен для частого включения/выключения - оптимален для редких операций отключения (например, при ремонте), а не для регулярной коммутации;
• Требует наличия свободного места вокруг корпуса для доступа к рукоятке - минимальный зазор 100 мм спереди.

Примеры использования

• Отключение питания станка CNC перед плановым техобслуживанием;
• Автоматическая система аварийной остановки на конвейере с кнопкой экстренного отключения;
• Главный входной разъединитель в распределительном щите цеха;
• Изоляция участка сети при замене частотного преобразователя или двигателя;
• Обеспечение безопасности при работе с высоковольтными источниками питания в лаборатории.

Практические советы

• Выбирая выключатель-разъединитель ВР32-37Ф-В71250-400А-УХЛ3, убедитесь, что посадочные отверстия на монтажной плате точно соответствуют габаритам 212×164 мм;
• Запрещено использовать этот аппарат вместо автомата - всегда устанавливайте дополнительно защиту от перегрузки;
• При подключении кабелей сечением более 150 мм2 используйте наконечники типа НШВИ для лучшего контакта;
• Регулярно осматривайте контактные группы на наличие нагара - при необходимости очищайте мягкой медной щеткой;
• Для усиления безопасности применяйте бирки и замки на съемной рукоятке - особенно при коллективных работах;
• Проверьте соответствие класса защиты IP00 условиям помещения - если щит находится в сыром месте, предусмотрите дополнительную герметизацию.
