Оптическая разветвительная сборка 12ОВ 50/125 OM4, 1xMTP PRO(12)/6хLC Duplex Uniboot, 2м (предустановленная конфигурация: MTP Male, тип полярности - п ДКС RNFML12402

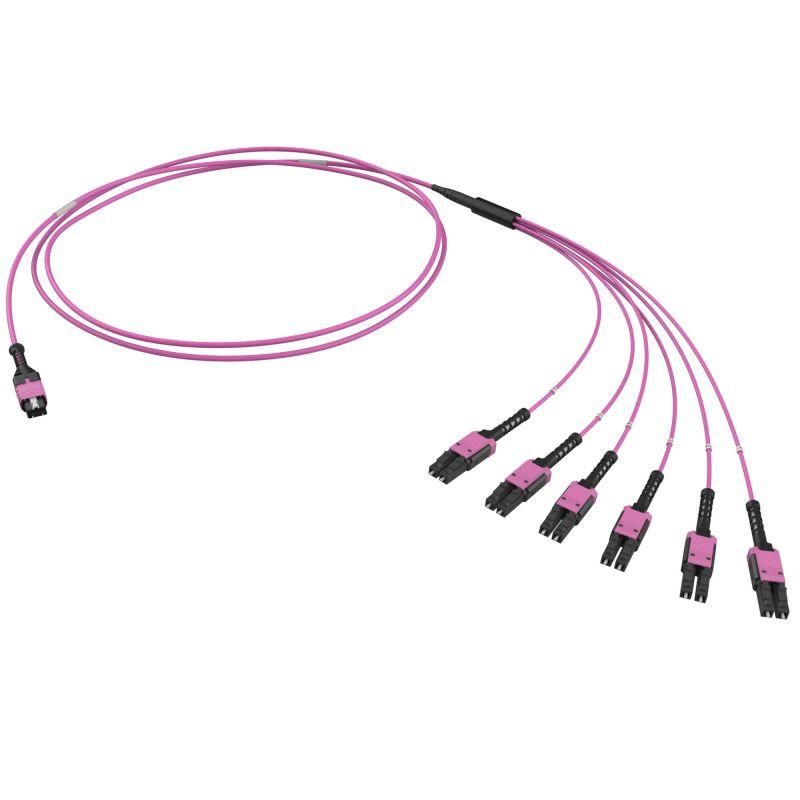

Оптическая разветвительная сборка DKC IT rnfml12402 предназначена для распределения оптического сигнала с одного многоволоконного интерфейса MTP на шесть пар LC-коннекторов. Эта модель используется в центрах обработки данных, телекоммуникационных стойках и системах высокоскоростной передачи данных на базе OM4-волокна.

Назначение и область применения

Оптическая разветвительная сборка DKC IT rnfml12402 служит для перехода от одиночного MTP-разъема с 12 волокнами к шести парам LC Duplex. Подходит для соединений между активным оборудованием (например, коммутаторами) и панелями patching в центрах обработки данных. Применяется в сетях 10G, 40G, 100G Ethernet, где требуется компактное и надежное распределение сигналов.

Технические характеристики

• Тип волокна: OM4 50/125 - обеспечивает высокую пропускную способность до 100 Гбит/с на расстояниях до 150 метров
• Количество волокон: 12 - один MTP-разъем содержит все 12 волокон в одном корпусе
• Коннекторы на выходе: 6× LC Duplex - каждая пара LC соответствует двум волокнам (TX/RX)
• Коннектор на входе: MTP Male - стандартизированный многоволоконный разъем с фиксацией
• Полярность: прямая (Tx→Rx) - гарантирует правильную маршрутизацию сигнала без необходимости перепрограммирования
• Полировка ферул: UPC - минимизирует потери отраженного света, повышает качество связи
• Длина кабеля: 2 м - оптимальна для внутристойковых соединений
• Наружный диаметр: 3 мм - уменьшает занимаемое место в трассах и каналах
• Цвет оболочки: лиловый/фиолетовый - соответствует стандарту TIA-598 для OM4-волокна
• Тип кабеля: разъединительный - позволяет легко заменить или переустановить сборку без демонтажа всей системы
• Uniboot: хвостовики LC выполнены по технологии Uniboot - два коннектора в одной оболочке, экономят пространство и снижают риск запутывания

Совместимость и монтаж

Оптическая разветвительная сборка DKC IT rnfml12402 совместима с любыми панелями и модулями, поддерживающими MTP/MPO и LC Duplex. Для установки достаточно подключить MTP-Male к порту на панели, а шесть пар LC - к серверам, коммутаторам или другому оборудованию. Технология Push-Pull на LC-коннекторах позволяет легко вставлять и извлекать их даже в условиях ограниченного доступа. Коннекторы MTP PRO можно изменить с Male на Female с помощью инструмента RNTLGEMTPPRO и набора штифтов RNTLCSMTPSMMA - это важно при проектировании сложных топологий.

Преимущества

• Готовая к использованию конфигурация - не требует ручной сборки или тестирования на месте
• Высокая плотность соединений - одна сборка заменяет шесть отдельных кабелей
• Удобство обслуживания - технология Uniboot и Push-Pull ускоряют работу с панелями высокой плотности
• Стандартная полярность Tx→Rx - исключает ошибки при подключении
• Можно менять гендерность MTP - благодаря конструкции MTP PRO, сборка адаптируется под различные сценарии сети

Ограничения применения

• Не предназначен для работы с APC-полировкой - здесь используется UPC, что делает её несовместимой с системами, требующими угловой полировки
• Длина 2 м ограничивает применение вне ближних зон - для длинных трасс нужен другой кабель
• Требуется специальный инструмент (RNTLGEMTPPRO) для изменения гендерности MTP - без него нельзя перевести разъем в Female режим
• Не рекомендуется использовать в средах с постоянными механическими нагрузками - разъединительный кабель менее устойчив к изгибам и растяжению, чем жесткий

Примеры использования

• Подключение 100G QSFP28-портов коммутатора к панели через MTP, а затем к шести SFP+ портам через LC Duplex
• Распределение сигнала от центрального оптического модуля к нескольким серверам в стойке
• Использование в spine-leaf архитектуре для связки верхнего уровня (spine) с нижними (leaf) коммутаторами

Практические советы

• Перед монтажом проверьте цвет оболочки - лиловый/фиолетовый указывает на OM4, что важно для соблюдения скорости передачи
• Учитывайте посадочные размеры: MTP Male имеет фиксированную форму - убедитесь, что панель имеет подходящий слот
• При работе с Uniboot-LC не перегибайте хвостовики - они тоньше обычных, чтобы сохранить компактность
• Если планируете менять гендерность MTP - заранее закупите инструмент RNTLGEMTPPRO и штифты RNTLCSMTPSMMA
• Не используйте эту сборку в outdoor-средах - она не защищена от влаги и температурных колебаний
