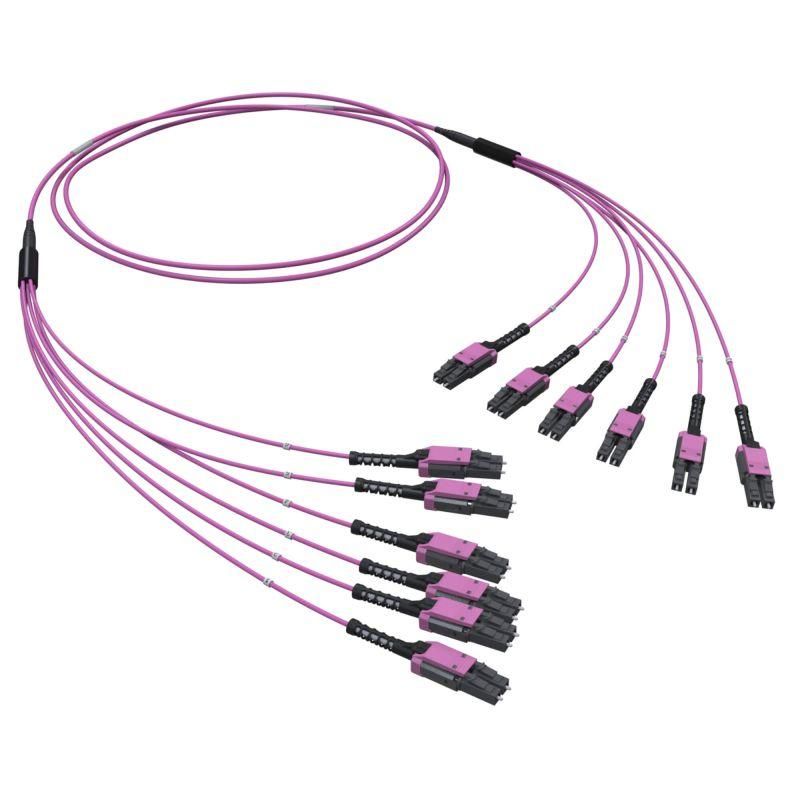

Оптическая разветвительная сборка 12ОВ 50/125 OM4, 6хLC Duplex Uniboot/6хLC Uniboot, 10м | RNFLL12410 DKC ДКС

Оптическая разветвительная сборка DKC IT rnfll12410 предназначена для распределения оптического сигнала в высокоскоростных сетях на базе многомодового волокна OM4. Предустановленная конфигурация с шестью парными соединениями LC Duplex Uniboot и длиной 10 метров делает её готовым решением для быстрого монтажа в центрах обработки данных и телекоммуникационных шкафах.

Назначение и область применения

Оптическая разветвительная сборка DKC IT rnfll12410 используется для передачи данных на скорости до 100 Гбит/с и выше в сетях Ethernet, Fibre Channel и других стандартах. Подходит для подключения серверов, коммутаторов, активного оборудования в центрах обработки данных, офисных сетях и системах видеонаблюдения с высокими требованиями к пропускной способности. Применяется там, где требуется компактное и надёжное решение с минимальным временем установки.

Технические характеристики

• Тип волокна: OM4 50/125 - обеспечивает высокую пропускную способность на длинах до 550 м при 10 Гбит/с
• Количество волокон: 12 (6 пар)
• Тип коннекторов: LC Duplex Uniboot - два волокна в одном корпусе, уменьшает занимаемое место
• Полировка ферул: UPC - снижает потери отражения, повышает качество сигнала
• Длина кабеля: 10 м - стандартная длина для внутришкафного монтажа
• Оболочка: галоген-free - при горении не выделяет токсичных газов
• Огнестойкость: соответствует EN 60332-3-24 - не распространяет пламя в вертикальных пучках
• Цвет оболочки: лиловый - стандартный цвет для OM4-волокон, упрощает визуальную идентификацию
• Полярность: прямая (Tx→Rx) - совместима с большинством современных устройств без доп. перепрограммирования

Совместимость и монтаж

Коннекторы LC Duplex Uniboot совместимы со всеми стандартными панелями и модулями с интерфейсом LC. Технология Push-Pull позволяет легко вставлять и извлекать коннекторы даже в плотно заполненных patch panels. Удобство монтажа достигается за счёт предустановленной конфигурации - не требует терминирования на месте. Кабель имеет достаточную гибкость для маршрутизации в ограниченном пространстве. Для правильного подключения проверьте соответствие полярности Tx/Rx на обоих концах.

Безопасность и стандарты

• Галоген-free - безопасна для людей и оборудования при возгорании
• EN 60332-3-24 - сертифицирована по нормам огнестойкости для вертикальных кабельных трасс
• Работает в температурном диапазоне от -20C до +70C - подходит для помещений с контролируемым микроклиматом

Преимущества

• Уже собрана и протестирована - исключает ошибки при ручном оконцевании
• Uniboot-коннекторы экономят место в панелях - идеально для high-density сред
• Push-Pull механизм - ускоряет обслуживание и снижает риск повреждения портов
• Высокая точность полировки UPC - минимизирует потери сигнала и бэк-рефлекты
• Лиловая оболочка - сразу видно, что это OM4, отличается от OM1/OM2/OM3

Ограничения применения

• Не предназначена для работы вне помещений - отсутствует защита IP, не рассчитана на воздействие осадков и УФ
• Максимальная длина 10 м - не подходит для длинных трасс между зданиями
• Поддерживает только многомодовое волокно OM4 - несовместима с однорежимными (SMF) системами
• Не рекомендуется использовать в условиях постоянного механического напряжения (например, частые изгибы под нагрузкой)

Примеры использования

• Подключение серверов к top-of-rack коммутаторам в дата-центре
• Разводка сигналов между стойками в телекоммуникационном шкафу
• Создание резервных каналов связи в системах безопасности
• Интеграция в системы SDN и облачных платформ с высокой плотностью портов

Практические советы

• Перед установкой проверьте, чтобы все устройства на концах канала использовали одинаковую полярность (Tx→Rx)
• Не перегибайте кабель радиусом менее 30 мм - это может вызвать повышенные потери
• При монтаже в панели используйте кабельные менеджеры - Uniboot-коннекторы чувствительны к перекручиванию
• Для долгосрочной эксплуатации регулярно проверяйте чистоту ферул - грязь на контактах снижает качество сигнала
• Эта модель - часть серии RAM telecom от DKC; она совместима с другими продуктами этой линейки для унификации инфраструктуры
