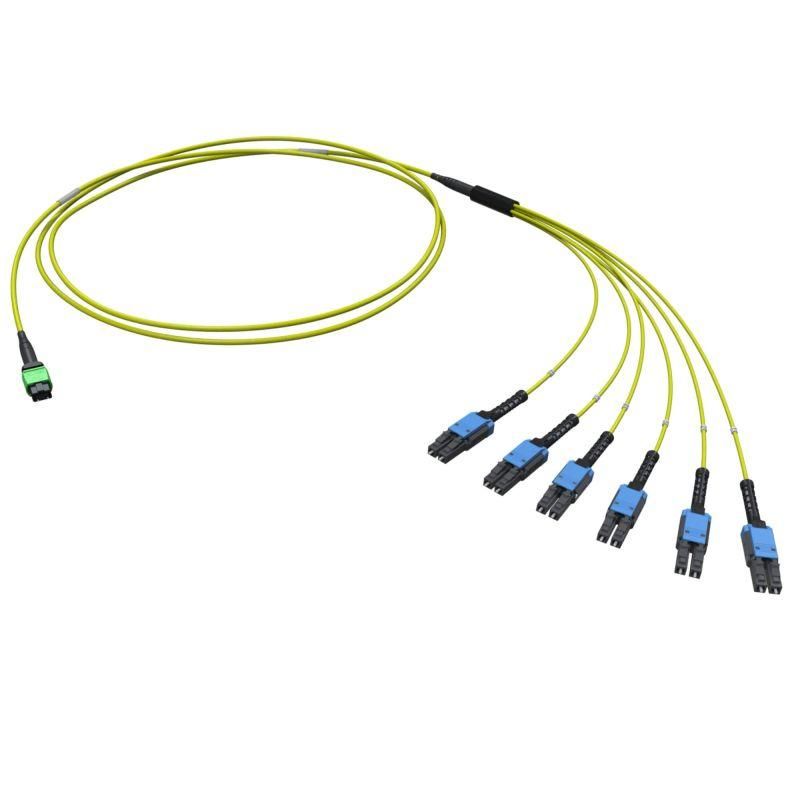

Оптическая разветвительная сборка 12ОВ 9/125 OS2, 1xMTP PRO(12)/6хLC-UPC Duplex Uniboot, тип полярности - прямая (Tx-->Rx), 2м(предустановленная конфи ДКС RNFML12S02

Оптическая разветвительная сборка 12ОВ 9/125 OS2 1xMTP PRO(12)/6хLC-UPC Duplex Uniboot от DKC IT - готовое решение для распределения оптического сигнала с одного многоволоконного интерфейса MTP на шесть пар LC-коннекторов. Применяется в центрах обработки данных, телекоммуникационных узлах и системах передачи данных с высокой плотностью соединений.

Назначение и область применения

Эта сборка предназначена для перехода от одиночного многоволоконного разъема MTP/MPO к шести отдельным дуплексным LC-портам. Подходит для подключения серверов, коммутаторов, активного оборудования в центрах обработки данных, где требуется компактная и надежная маршрутизация сигналов. Идеально используется там, где важна скорость установки и минимизация числа точек сплайсования - например, в панелях высокой плотности или при модернизации существующих сетей.

Технические характеристики

• Количество волокон: 12 (6 дуплексных пар)
• Тип волокна: OS2 (9/125 мкм) - для длинноволнового режима работы до 100 км
• Коннектор на входе: MTP PRO (Male), с полировкой APC
• Коннекторы на выходе: 6× LC-UPC Duplex, с технологией Uniboot (хвостовики объединены)
• Длина кабеля: 2 метра
• Наружный диаметр оболочки: 3 мм
• Цвет оболочки: желтый - указывает на одномодовое волокно
• Тип полярности: прямая (Tx→Rx) - соответствует стандартному направлению передачи сигнала
• Тип кабеля: разъединительный - можно использовать как готовую перемычку без доработки

Совместимость и монтаж

Сборка совместима с любыми панелями и оборудованием, поддерживающими MTP/MPO (12-волоконный) и LC-дуплекс интерфейсы. Коннектор MTP PRO имеет возможность изменить гендерность (Male/Female) с помощью специального инструмента RNTLGEMTPPRO и комплекта штифтов RNTLCSMTPSMMA - это важно при подключении к устройствам с противоположной полярностью. Установка выполняется просто: вставьте MTP в порт оборудования, а шесть LC-коннекторов подключите к соответствующим портам на панели или сервере. Технология Push-Pull обеспечивает легкое и надежное защелкивание LC-коннекторов даже в плотно заполненных панелях.

Безопасность и стандарты

Изделие соответствует требованиям IEC 61754-7 (MTP) и IEC 61754-20 (LC). Полировка APC на MTP снижает отражения, что повышает стабильность сигнала в высокоскоростных системах. Кабель выполнен из материалов, безопасных для внутреннего использования в помещениях. Напряжение и ток не применяются - изделие работает исключительно с оптическим сигналом.

Преимущества

• Готовая сборка - не требует сплайсинга или терминирования на месте
• Uniboot-технология уменьшает объем занимаемого пространства и упрощает управление кабелями
• MTP PRO с возможностью изменения гендерности увеличивает гибкость при подключении
• Прямая полярность (Tx→Rx) исключает необходимость перепрограммирования или использования перевернутых адаптеров
• Высокая плотность: один MTP заменяет шесть отдельных LC-перемычек

Ограничения применения

• Не предназначен для использования вне помещений - отсутствует защита IP, материал оболочки не рассчитан на воздействие UV-излучения или влаги
• Максимальная длина - 2 м; для более длинных трасс потребуется другая сборка или сплайс
• Коннекторы LC-UPC несовместимы с APC-портами без переходника - риск потерь сигнала при неправильном подключении
• Инструмент для смены гендерности MTP PRO не входит в комплект - необходимо иметь его отдельно

Примеры использования

• Подключение верхнеуровневого коммутатора с MTP-портом к шести серверам с LC-интерфейсами
• Разводка сигнала от центральной панели к ряду стоек в дата-центре
• Замена нескольких отдельных LC-перемычек одной компактной сборкой для упрощения обслуживания
• Установка в панели с высокой плотностью портов, где экономия места критична

Практические советы

• Перед установкой проверьте, чтобы MTP-порт на вашем оборудовании имел правильную гендерность - если нужен Female, используйте инструмент RNTLGEMTPPRO для замены
• Не перегибайте кабель радиусом менее 30 мм - это может вызвать потерю сигнала
• При использовании в панелях с высокой плотностью ориентируйте хвостовики Uniboot в сторону свободного пространства для удобства доступа
• Не путайте LC-UPC (синий) с APC (зеленый): они не взаимозаменяемы без переходника
• Артикул rnfml12s02 - это конкретная модель от DKC IT; аналоги других брендов могут отличаться по технологии Uniboot или возможности смены гендерности
