Оптическая разветвительная сборка 12ОВ 9/125 OS2, 6хLC-UPC Duplex Uniboot/6хLC-UPC Uniboot, 10м (предустановленнаяконфигурация: тип полярности ДКС RNFLL12S10

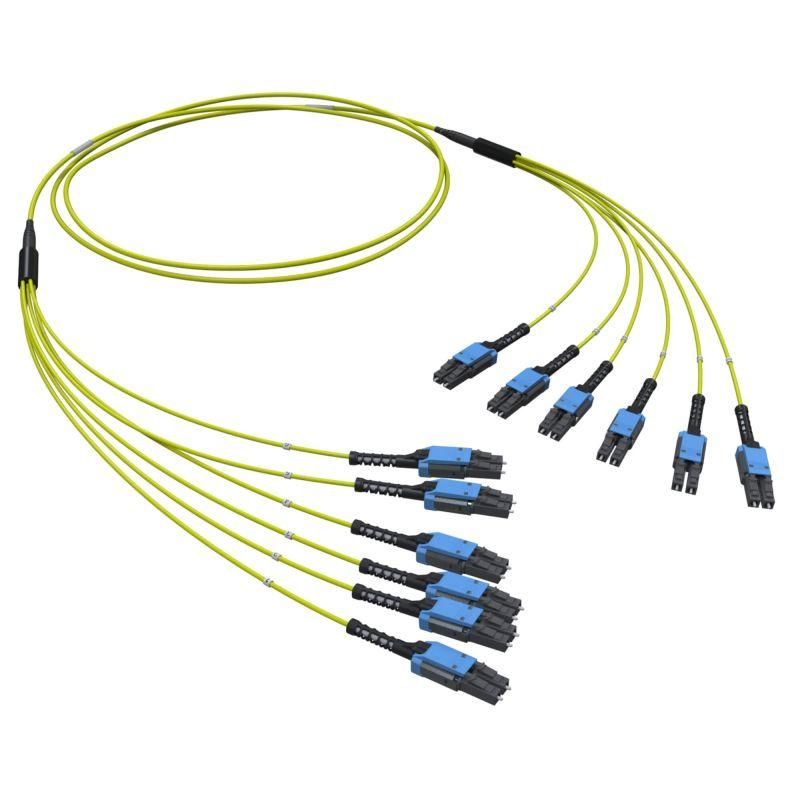

Оптическая разветвительная сборка DKC IT rnfll12s10 предназначена для распределения оптического сигнала в волоконно-оптических сетях с использованием стандарта OS2. Эта модель обеспечивает надёжное соединение шести пар LC-коннекторов на расстоянии до 10 метров, что делает её идеальным решением для центров обработки данных, телекоммуникационных стоек и сложных систем передачи данных.

Назначение и область применения

Оптическая разветвительная сборка DKC IT rnfll12s10 используется для создания точечных соединений между оборудованием и панелями в оптоволоконной сети. Она применяется там, где требуется высокая плотность подключений и минимизация потерь сигнала - например, в серверных помещениях, на коммутационных панелях, в распределительных щитах и на участках трассировки внутри зданий. Подходит для сетей 1G/10G/40G/100G Ethernet, Fibre Channel и других протоколов, работающих на базе одноволоконного режима OS2.

Технические характеристики

• Тип волокна: OS2 (9/125 мкм) - оптимизировано для длин волн 1310 и 1550 нм, поддерживает дальние расстояния передачи
• Количество волокон: 12 (6 пар)
• Тип коннекторов: LC Duplex UPС - двойные коннекторы с улучшенной полировкой для снижения потерь отражения
• Тип кабеля: Разъединительный - каждая пара имеет отдельные хвостовики, позволяющие гибко располагать устройства
• Длина кабеля: 10 м
• Наружный диаметр: 3 мм - компактный профиль для плотной укладки в каналах и лотках
• Цвет оболочки: Жёлтый - соответствует стандарту TIA-598 для многомодового волокна (хотя здесь используется одномодовое OS2; цвет выбран для совместимости с существующими системами маркировки)
• Тип полярности: Прямая (Tx→Rx) - гарантирует правильную направленность передачи сигнала без необходимости перепрограммирования
• Технология коннекторов: Uniboot - один корпус на два волокна, экономит место в панелях высокой плотности
• Механизм фиксации: Push-Pull - быстрое и безопасное подключение/отключение даже при ограниченном доступе

Совместимость и монтаж

Оптическая разветвительная сборка DKC IT rnfll12s10 совместима со всеми стандартными панелями и модулями с интерфейсом LC Duplex. Коннекторы Uniboot легко вставляются в панели с высокой плотностью портов - например, в DKC RAM Telecom, Corning, CommScope. Монтаж требует соблюдения минимального радиуса изгиба - не менее 10 мм. Кабель не предназначен для установки под давление или в местах постоянного механического воздействия. Для защиты рекомендуется использовать кабельные каналы или лотки.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60794-1-2, TIA-568-C.3 и ISO/IEC 11801. Все коннекторы выполнены с полировкой UPC, обеспечивающей коэффициент возвратного затухания более 50 дБ. Нет открытых элементов под напряжением - изделие полностью пассивное и не требует питания. Не содержит опасных материалов согласно RoHS.

Преимущества

• Уменьшение числа отдельных кабелей за счёт предустановленной конфигурации - меньше путаницы при монтаже
• Uniboot-технология освобождает до 50% места в панелях по сравнению с классическими LC-Duplex
• Push-Pull механизм повышает скорость обслуживания и снижает риск повреждения портов оборудования
• Прямая полярность исключает необходимость ручной корректировки направления сигнала
• Компактный диаметр 3 мм упрощает прокладку в плотных кабельных трассах

Ограничения применения

• Не предназначена для наружной эксплуатации - отсутствует защита от влаги и УФ-излучения
• Не подходит для прокладки в силовых кабельных каналах или рядом с источниками сильных помех
• Не рассчитана на частые изгибы под углом менее 10 мм радиуса - возможна потеря сигнала
• Не использует SC, ST или MPO - совместима только с LC Duplex
• Длина 10 м ограничивает применение в крупных объектах без активного усиления сигнала

Примеры использования

• Подключение серверов к вертикальным стойкам с панелями LC Duplex в центре обработки данных
• Разводка сигналов от оптического коммутатора к нескольким рабочим станциям в офисе
• Создание резервных линий связи между смежными этажами здания через внутреннюю трассу
• Замена нескольких отдельных jumpers одной сборкой для упорядочения кабельной системы

Практические советы

• Перед установкой проверьте соответствие полярности Tx/Rx на обоих концах - хотя эта сборка уже имеет прямую полярность, важно сохранить её целостность во всей цепи
• Не вытягивайте кабель за коннекторы - всегда беритесь за корпус Uniboot
• При укладке в лотки используйте мягкие фиксаторы - жесткие стяжки могут деформировать оболочку 3 мм
• Для тестирования используйте OTDR или лазерный источник с детектором мощности - убедитесь, что суммарные потери не превышают 0,5 дБ на пару
• Эта сборка DKC IT rnfll12s10 хорошо сочетается с сериями RAM telecom - они имеют аналогичные стандарты исполнения и маркировки
