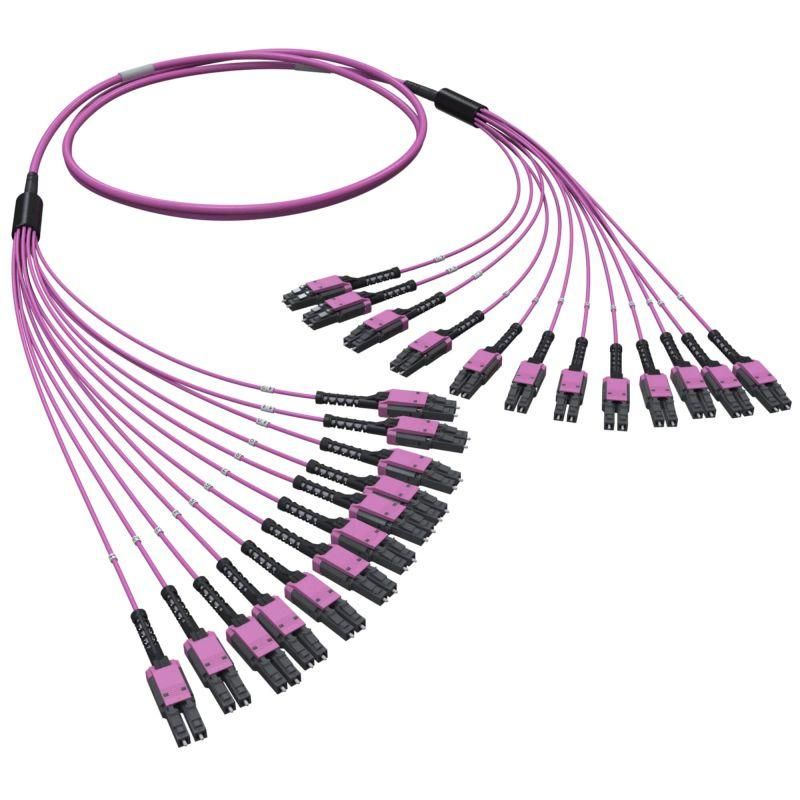

Оптическая разветвительная сборка 24ОВ 50/125 OM4, 12хLC Duplex Uniboot/12хLC Uniboot, 10м | RNFLL24410 DKC ДКС

Оптическая разветвительная сборка DKC IT rnfll24410 предназначена для распределения оптического сигнала в сетях высокой плотности - например, в центрах обработки данных, на серверных стойках или в телекоммуникационных шкафах. Сборка использует волокна стандарта OM4 с двумя рядами по 12 коннекторов LC Duplex Uniboot, обеспечивая надёжную передачу данных на расстоянии до 10 метров.

Назначение и область применения

Оптическая разветвительная сборка DKC IT rnfll24410 используется для создания ответвлений в оптоволоконной сети - один входной сигнал делится на 24 выходных канала. Подходит для соединения активного оборудования (серверов, коммутаторов) с панелями распределения. Часто применяется в центрах обработки данных, системах IP-видеонаблюдения, корпоративных сетях с высокими требованиями к пропускной способности.

Технические характеристики

• Тип волокна: OM4, 50/125 мкм - обеспечивает поддержку скоростей до 100 Гбит/с на длине до 150 м
• Количество волокон: 24 (два ряда по 12)
• Тип коннекторов: LC Duplex Uniboot - компактные, с улучшенным управлением кабелем
• Полировка ферул: UPC - снижает потери отражённого света, повышает качество сигнала
• АPC версия: Да - ферулы имеют угловую полировку, что минимизирует отражения; важно для чувствительных систем
• Тип кабеля: Разъединительный - каждый канал можно отключить без влияния на другие
• Длина кабеля: 10 м - оптимальна для внутришкафного монтажа
• Наружный диаметр: 5,7 мм - позволяет легко прокладывать в ограниченном пространстве
• Цвет оболочки: Лиловый/фиолетовый - соответствует стандарту TIA-598 для OM4-волокон
• Полярность: Прямая (Tx→Rx) - совместима с большинством современных устройств

Совместимость и монтаж

Коннекторы LC Duplex Uniboot совместимы с любыми панелями и модулями, поддерживающими стандарт LC. Уникальная технология Uniboot позволяет уменьшить занимаемое место за счёт единого корпуса для пары волокон. Монтаж выполняется через стандартные слоты в панелях высокой плотности. Технология Push-Pull обеспечивает лёгкое и точное подключение - достаточно нажать на рычаг, чтобы зафиксировать или освободить коннектор. Для правильной установки проверьте соответствие цвета оболочки (лиловый) и направления полярности (Tx→Rx).

Безопасность и стандарты

Сборка соответствует международным стандартам IEC 61754-20 (для LC-коннекторов) и TIA-598-D (цветовая маркировка волокон). Полировка UPC и APC гарантирует безопасную работу при высоких мощностях сигнала. Кабель выполнен из материалов, не распространяющих горение, и предназначен для внутреннего использования в закрытых помещениях.

Преимущества

• Уплотнённая конструкция: 24 волокна в одном кабеле вместо 24 отдельных - экономия места в шкафу
• Uniboot-технология: два коннектора в одном корпусе - меньше запутывания и проще обслуживание
• Push-Pull механизм: быстрое и надёжное подключение даже при высокой плотности портов
• Стандарт OM4: поддержка высокоскоростных протоколов (10G/40G/100G Ethernet)
• Чёткая цветовая маркировка: лиловый цвет исключает путаницу с другими типами волокон

Ограничения применения

• Не предназначена для наружной прокладки - отсутствует защита от влаги, перепадов температур и механических нагрузок
• Максимальная длина - 10 м; для более длинных трасс требуется другая сборка или усиление сигнала
• Требуется соблюдать полярность Tx→Rx - неверная установка вызывает потерю связи
• Не рекомендуется использовать с многомодовыми системами старше OM3 - возможны несовместимости по режиму передачи

Примеры использования

• Подключение серверов к Top-of-Rack (ToR) коммутаторам в дата-центре
• Разводка сигнала от оптического терминала к группе видеокамер в системе IP-наблюдения
• Обеспечение высокоскоростного соединения между стойками в офисной сети с требованием к 10 Gbps
• Интеграция в пассивные оптические сети (PON) с использованием панелей высокой плотности

Практические советы

• Перед монтажом проверьте, что все коннекторы LC Duplex Uniboot правильно ориентированы - фиксация должна происходить без усилия
• Не перегибайте кабель радиусом менее 30 мм - это может повредить волокна и увеличить потери
• При работе с APC-полировкой избегайте контакта с грязью - угол полировки чувствителен к загрязнению
• Для тестирования используйте OTDR или лазерный источник с детектором - убедитесь, что каждое волокно работает без потерь
• Запомните: лиловый цвет = OM4. Это предотвращает случайную замену на OM1/OM2/OM3
