Оптическая разветвительная сборка 24ОВ 9/125 OS2, 12хLC-UPC Duplex Uniboot/12хLC-UPC Uniboot, 10м | RNFLL24S10 DKC ДКС

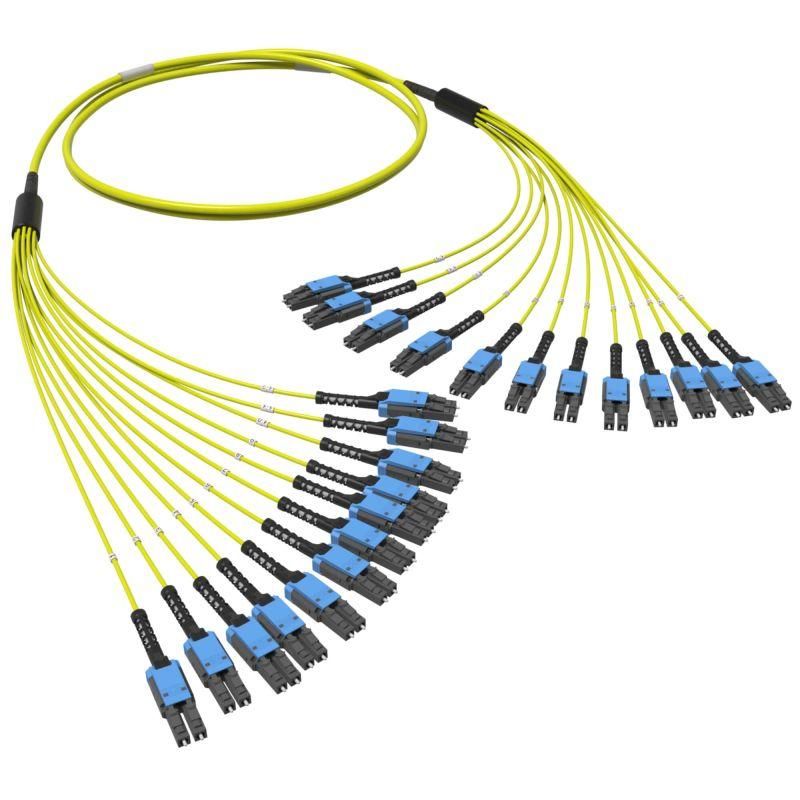

Оптическая разветвительная сборка DKC IT rnfll24s10 предназначена для распределения оптического сигнала в сетях передачи данных с использованием одноволоконного режима работы. Эта сборка обеспечивает надёжное соединение между активным оборудованием и распределительными панелями на расстоянии до 10 метров, особенно эффективна в условиях высокой плотности портов.

Назначение и область применения

Оптическая разветвительная сборка DKC IT rnfll24s10 используется для создания точечных соединений в оптических телекоммуникационных сетях. Она применяется там, где требуется разводить один входной оптический сигнал на 24 выхода - например, в центрах обработки данных, на этажных щитах, в системах FTTH или внутри зданий с высокой плотностью терминалов. Подходит для связи серверов, коммутаторов, OLT-оборудования и других устройств, использующих интерфейсы LC Duplex.

Технические характеристики

• Количество волокон: 24 (по 12 на каждую сторону)
• Тип волокна: OS2 (одномодовое, 9/125 мкм), рассчитано на работу на длинах волн 1310 нм и 1550 нм
• Тип коннекторов: LC Duplex UPC - два коннектора на одном корпусе, с полировкой UPC для минимальных потерь
• Тип кабеля: Разъединительный - каждый из двух пучков (по 12 волокон) имеет собственные коннекторы и может быть подключён отдельно
• Длина кабеля: 10 метров
• Наружный диаметр оболочки: 5,7 мм
• Цвет оболочки: Жёлтый - стандартный цвет для одномодового волокна
• Тип полярности: Прямая (Tx → Rx) - соответствует требованиям большинства современных систем передачи данных
• Технология коннекторов: Uniboot - компактный хвостовик, позволяющий уменьшить занимаемое место в панели

Совместимость и монтаж

Оптическая разветвительная сборка DKC IT rnfll24s10 совместима со всеми стандартными панелями и модулями с разъёмами LC Duplex. Коннекторы Uniboot легко вставляются в панели высокой плотности благодаря технологии Push-Pull - защёлка срабатывает при нажатии, что снижает усилие при подключении и исключает случайное выдергивание. Монтаж требует аккуратного обращения с волокном: не допускается перегиб радиусом менее 30 мм. Кабель не предназначен для установки в помещениях с постоянным механическим воздействием - рекомендуется использовать в каналах, гофре или кабельных лотках.

Безопасность и стандарты

Изделие соответствует международным стандартам IEC 61754-20 для коннекторов LC и TIA-568 для оптических кабельных систем. Полировка UPC гарантирует уровень возвратного затухания более 50 дБ, что снижает риск помех в передаче сигнала. Нет открытых элементов под напряжением - безопасно для эксплуатации в любых закрытых телекоммуникационных средах.

Преимущества

• Удобство монтажа: технология Uniboot и Push-Pull ускоряет подключение и экономят место в панелях
• Стабильность сигнала: одномодовое волокно OS2 обеспечивает низкие потери даже на больших расстояниях
• Чёткая полярность: прямая схема Tx→Rx исключает необходимость дополнительной перепайки или адаптеров
• Максимальная плотность: 24 волокна в одном кабеле вместо 24 отдельных перемычек - меньше путаницы и проще управление

Ограничения применения

Оптическая разветвительная сборка DKC IT rnfll24s10 не предназначена для использования вне помещений - отсутствует защита от влаги и УФ-излучения. Также не подходит для прокладки в силовых трассах или рядом с источниками сильных электромагнитных помех. Не следует применять в условиях частых изгибов, растяжений или давления на кабель - это повредит волокна. Не является заменой активному оборудованию - работает только как пассивный переходник.

Примеры использования

• Подключение 24 портов SFP+ коммутатора к распределительному шкафу через одну сборку
• Разводка сигнала от одного OLT-устройства к 24 абонентским терминалам в многоквартирном доме
• Создание резервной линии связи между двумя серверными стойками в центре обработки данных

Практические советы

• Перед подключением проверьте направление TX/RX - сборка уже имеет прямую полярность, поэтому не меняйте местами коннекторы
• Не снимайте защитные колпачки с коннекторов до момента подключения - пыль и грязь снижают качество связи
• При прокладке кабеля избегайте острых углов; используйте радиус изгиба не менее 30 мм
• Для обслуживания панелей с высокой плотностью портов эта сборка предпочтительнее набора из 24 отдельных patch-cord’ов - легче маркировать, проще управлять
• Убедитесь, что ваше оборудование использует именно LC Duplex - несовместимо с SC, ST или MPO
