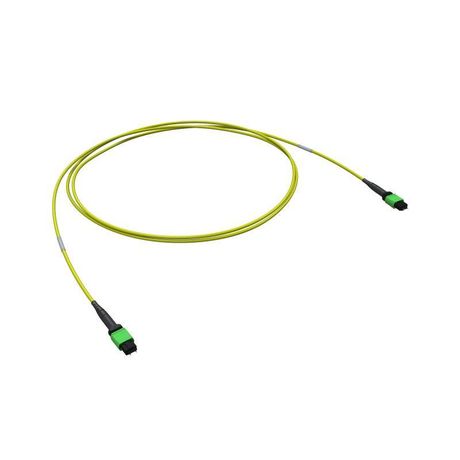

Оптическая соединительная сборка 12ОВ 9/125 OS2, 1xMTP(12)m/1xMTP(12)m, тип B, 10м | RNTMM12S10 DKC ДКС

Оптическая соединительная сборка 12ОВ 9/125 OS2, 1xMTP(12)m/1xMTP(12)m, тип B, 10м от DKC IT - это готовое транковое решение для высокоскоростной передачи данных по одноволоконному оптическому кабелю. Подходит для установки в центрах обработки данных, на серверных стойках и в распределительных узлах сетей связи. Артикул rntmm12s10 обеспечивает надёжное соединение с минимальными потерями сигнала.

Назначение и область применения

Оптическая соединительная сборка 12ОВ 9/125 OS2, 1xMTP(12)m/1xMTP(12)m, тип B, 10м предназначена для быстрого и надёжного соединения оборудования в оптических сетях. Используется там, где требуется передача больших объёмов данных - например, между коммутаторами, серверами, системами хранения данных. Применяется в центрах обработки данных (ЦОД), телекоммуникационных узлах, на объектах с высокой плотностью волокон. Кабель длиной 10 метров удобен для межстойковых соединений и внутренних трассировок.

Технические характеристики

• Количество волокон: 12
• Тип волокна: OS2 (одномодовое, 9/125 мкм)
• Длина кабеля: 10 м
• Наружный диаметр оболочки: 3 мм
• Цвет оболочки: жёлтый (стандарт для одномодового волокна)
• Тип коннекторов: MTP/MPO, male (штыревые) с обеих сторон
• Полировка ферул: APC (Angled Physical Contact) - снижает отражения, повышает качество сигнала
• Полярность: Type B - перепутывает пары волокон для правильной передачи сигнала в двухстороннем соединении
• Тип кабеля: разъединительный - позволяет легко отключать и заменять сборку без демонтажа всей системы

Совместимость и монтаж

Оптическая соединительная сборка 12ОВ 9/125 OS2, 1xMTP(12)m/1xMTP(12)m, тип B, 10м совместима с любым оборудованием, поддерживающим стандартизованные MTP/MPO-коннекторы. Коннекторы имеют штыревую форму (male), поэтому требуют соответствующих гнездовых (female) адаптеров или портов на устройствах. Для изменения полярности (например, с Type B на Type A) используется специальный инструмент RNTLGEMTPPRO и комплект штифтов RNTLCSMTPSMMA - это позволяет переоборудовать сборку без замены всего кабеля. Монтаж выполняется путём подключения к MTP-портам на активном оборудовании или через переходники в панелях. Учитывайте, что диаметр кабеля 3 мм требует достаточного радиуса изгиба - не менее 10–15 см при прокладке.

Безопасность и стандарты

Сборка выполнена в соответствии с требованиями IEC 61754-7 и TIA-604-5 для MTP/MPO-коннекторов. Полировка APC обеспечивает соответствие стандартам на низкий уровень отражений (≤ –60 dB), что важно для высокоскоростных систем. Нет открытых электрических контактов - безопасна при работе рядом с силовым оборудованием. Оболочка изготовлена из материалов, не распространяющих горение (по нормам UL 1685 / IEC 60332-1).

Преимущества

• Готовая к использованию сборка - не требует термической или механической оконцовки на месте
• APC-полировка минимизирует потери сигнала за счёт снижения отражений - особенно важно для 10G/40G/100G Ethernet
• Полярность Type B обеспечивает корректную работу в стандартных транковых схемах
• Возможность изменить полярность без замены кабеля - экономия времени и средств при модификациях сети
• Узкий диаметр 3 мм позволяет эффективно использовать пространство в кабельных каналах и лотках

Ограничения применения

• Не предназначен для работы вне помещений - отсутствует защита IP, материал оболочки не рассчитан на UV-излучение и влагу
• Не рекомендуется для прокладки в земле или в трубах без дополнительной защиты
• Максимальная длина 10 м - для более длинных участков потребуется использование активного оборудования или сплайсинг
• Требует точного выравнивания при подключении - некорректная установка может вызвать повышенные потери
• Инструмент для смены полярности (RNTLGEMTPPRO) не входит в комплект - необходимо иметь его отдельно

Примеры использования

• Подключение верхнего уровня коммутаторов в ЦОД (Top-of-Rack) к spine-устройствам
• Связь между серверным стеллажом и распределительной рамкой
• Обеспечение высокоскоростного канала между SAN-системами и NAS-серверами
• Замена нескольких отдельных LC-волокон одной MTP-сборкой для упрощения маршрута

Практические советы

• Перед подключением всегда проверяйте полярность - используйте тестер MTP или цветовую маркировку волокон
• Не допускайте перегибов кабеля - радиус изгиба должен быть больше 10 см
• Защищайте коннекторы колпачками до момента подключения - пыль и грязь увеличивают потери
• Для обслуживания используйте только официальные инструменты DKC (RNTLGEMTPPRO + RNTLCSMTPSMMA)
• При планировании сети учтите, что MTP-сборки занимают меньше места, чем 12 отдельных LC-кабелей - это выгодно для плотной укладки
