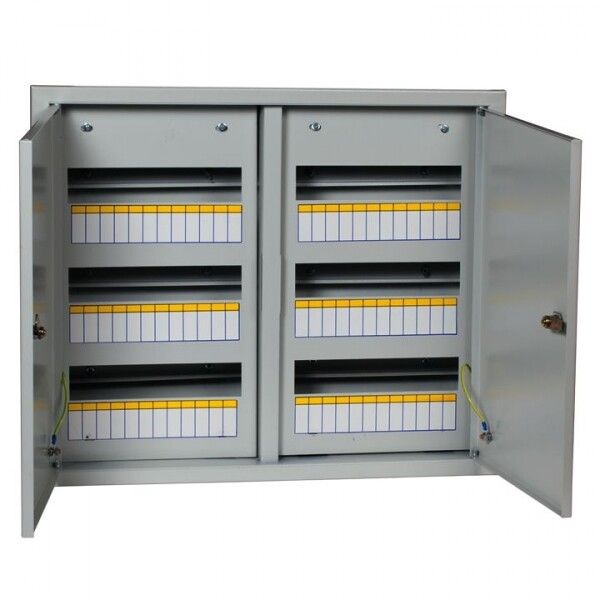

Щит распределительный встраиваемый ЩРВ-90 (ВхШхГ) 520х720х120мм IP31 PROxima двухдверный | mb11-90 EKF

Щит распределительный встраиваемый ЩРВ-90 двухдверный (520х720х120) IP31 от бренда EKF серии PROxima - это надёжная основа для компоновки автоматических выключателей, УЗО и другого модульного оборудования в местах с ограниченным доступом. Подходит для скрытой установки в стену, где важны прочность, защита от внешних воздействий и удобство обслуживания.

Назначение и область применения

Щит распределительный встраиваемый ЩРВ-90 предназначен для внутренней установки в стены зданий и используется для распределения электроэнергии между группами потребителей. Применяется в жилых домах, офисах, производственных помещениях и объектах коммунальной инфраструктуры. Подходит для монтажа в условиях, где требуется защита от случайного прикосновения к токоведущим частям и умеренные климатические нагрузки.

Технические характеристики

• Количество модулей DIN: 90 - позволяет разместить до 90 стандартных модулей (например, автоматов 17,5 мм шириной)
• Размеры корпуса: 520×720×120 мм - глубина монтажа 110 мм, что соответствует типовой толщине стены
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды
• Номинальное напряжение: 380 В - рассчитан на трёхфазную сеть
• Номинальный ток: 125 А - максимальный допустимый ток через входной автомат
• Материал корпуса: сталь по ГОСТ 1050-88 - прочная, сварная конструкция
• Количество дверей: две - обеспечивают доступ к оборудованию с обеих сторон
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C и влажности до 80%
• Наличие DIN-реек: да - установлены две шины для крепления модулей
• Тип закрытия: цилиндровый замок - безопасное запирание ключом
• Покрытие: фосфатирование + порошковая окраска - антикоррозийная защита серого цвета
• Гарантия: 60 месяцев

Совместимость и монтаж

Щит распределительный встраиваемый ЩРВ-90 монтируется исключительно в нишу стены. Для этого необходимо подготовить проём по габаритам корпуса с учётом зазора 5–10 мм по периметру. Корпус имеет фланец для крепления к стене, который скрывается после установки. DIN-рейки уже установлены - достаточно закрепить оборудование. Кабели заводятся через предварительно просверленные отверстия в задней стенке. Обязательно проверьте соответствие глубины ниши 110 мм - недостаточная глубина затруднит монтаж.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3434-001-96504521-2007. Степень защиты IP31 гарантирует, что внутренние части не будут повреждены при случайном прикосновении инструментом или пальцем. Цилиндровый замок препятствует неквалифицированному доступу. Наличие съёмной фальш-панели снижает риск попадания посторонних предметов внутрь щита. Все материалы - негорючие и не поддерживающие горение.

Преимущества

• Высокая механическая прочность благодаря сварной стальной конструкции
• Двухдверная система - удобный доступ к оборудованию с любой стороны, особенно в узких коридорах или при двустороннем обслуживании
• Фосфатирование и порошковая покраска - долговечная защита от ржавчины даже в сырых помещениях
• Чётко прописанная глубина монтажа 110 мм - совместимость с большинством стандартных стеновых ниш
• Поддержка 90 модулей - достаточная вместимость для сложных систем распределения энергии

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP31 не защищает от прямого дождя или пылевых потоков
• Не рекомендован для помещений с постоянной влажностью выше 80% или температурой ниже −25C
• Комплектация некомплектная - внутри только корпус, рейки и замок; автоматы, провода, клеммы и другие элементы заказываются отдельно
• Не подходит для взрывоопасных зон - отсутствует взрывозащита

Примеры использования

• Электрощит в квартире - распределение питания по комнатам, кухне, санузлу
• Административное здание - управление освещением, розетками, кондиционерами
• Производственный участок - питание станков, насосов, автоматики
• Жилой комплекс - этажный щит с несколькими входными автоматами и УЗО

Практические советы

• Перед монтажом проверьте, чтобы глубина ниши была не менее 110 мм - иначе двери не закроются
• Используйте кабельные вводы с уплотнителями, чтобы сохранить степень защиты IP31
• При планировании количества модулей учитывайте, что некоторые устройства (например, УЗО) занимают 2–3 места
• Для многоквартирных домов выбирайте этот щит, когда нужен доступ с обеих сторон - например, из коридора и из соседнего помещения
• Не используйте щит в качестве основного распределительного пункта для мощных нагрузок свыше 125 А - требуются более крупные модели
