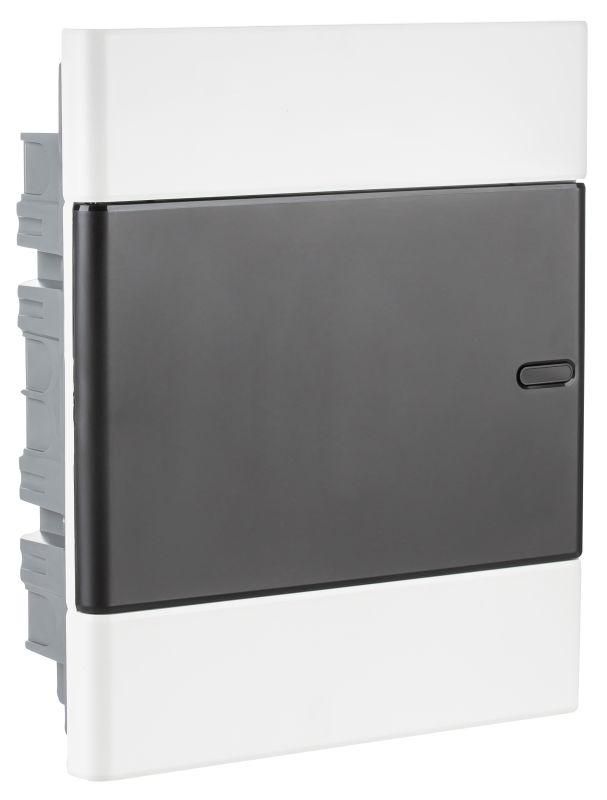

Щит распределительный встраиваемый ЩРВ-П-24 24 мод. IP40 | Б0052635 BOXF-24-p-f-t Trend ЭРА

Щит распределительный встраиваемый ЩРВ-П-24 BOXF-24-p-f-t IP40 от ЭРА предназначен для компактной внутренней установки в стену и сборки автоматических выключателей, УЗО и других модульных устройств. Корпус из самозатухающего пластика обеспечивает безопасную работу в жилых и общественных зонах, а степень защиты IP40 защищает от контакта с предметами более 1 мм и попадания пыли. Артикул б0052635 соответствует серийному решению для частного и коммерческого строительства.

Назначение и область применения

Щит распределительный встраиваемый ЩРВ-П-24 BOXF-24-p-f-t IP40 служит для организации распределения электроэнергии внутри помещений. Он защищает сети до 400 В от перегрузок и коротких замыканий, предотвращает поражение током пользователей. Подходит для установки в квартирах, домах, офисах, гостиницах, школах, спортивных комплексах и других объектах с ограниченным пространством. Монтируется исключительно в стену - не предназначен для открытой установки.

Технические характеристики

• Тип: щит распределительный встраиваемый
• Количество модулей: 24 (стандарт 17,5 мм каждый)
• Количество рядов: 2 (по 12 модулей в каждом)
• Способ монтажа: скрытая установка в стену
• Глубина монтажа: 66 мм
• Материал корпуса: самозатухающий пластик (не поддерживает горение)
• Степень защиты: IP40 - защита от твёрдых предметов >1 мм и пыли, но не от воды
• Наличие DIN-рейки: да, съёмная, с винтовым креплением
• Тип крышки: поворотная дверь
• Цвет: белый

Совместимость и монтаж

Щит распределительный встраиваемый ЩРВ-П-24 BOXF-24-p-f-t IP40 совместим со всеми стандартными модульными устройствами шириной 17,5 мм. DIN-рейка легко снимается для удобства сборки перед установкой. Глубина 66 мм требует подготовки ниши в стене минимум такой же глубины - учитывайте толщину штукатурки и теплоизоляции. Кабели заводятся через готовые отверстия в задней стенке - можно использовать кабельные вводы с герметизацией. Для увеличения вместимости доступен специальный адаптер: два таких щита можно стыковать, получив систему на 48 модулей; три - на 72 модуля.

Безопасность и стандарты

Корпус изготовлен из материала, не поддерживающего горение, что соответствует требованиям пожарной безопасности для внутренних установок. Степень защиты IP40 гарантирует, что внутренние элементы недоступны для случайного прикосновения пальцами или инструментами толще 1 мм. Щит не имеет защиты от влаги - не применяйте в помещениях с высокой влажностью (банях, бассейнах, на улице).

Преимущества

• Съёмная DIN-рейка позволяет собирать схему вне стены - ускоряет монтаж и снижает риск ошибок
• Узкая глубина (66 мм) подходит для тонких стен и перегородок
• Пластиковый корпус легкий, не проводит ток, не ржавеет
• Дверь плотно закрывается, обеспечивает доступ к устройствам без демонтажа
• Поддерживается масштабирование: возможность создания систем на 48 и 72 модуля

Ограничения применения

• Не предназначена для внешней установки - IP40 не защищает от влаги
• Не рекомендуется для мест с постоянной влажностью, паром или мытьём водой
• Максимальная нагрузка определяется установленными автоматами - щит не является источником защиты, а лишь контейнером
• Не подходит для установки в стены с толщиной менее 66 мм без дополнительного углубления

Примеры использования

• Главный распределительный щит в однокомнатной квартире с 10–12 группами освещения и розеток
• Распределительный щит в офисном кабинете для управления розеточными группами и кондиционером
• Локальные щиты в гостинице - один на этаж или на несколько номеров
• Объекты инфраструктуры: туалеты, кладовые, технические помещения с минимальным пространством

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть не меньше 66 мм, плюс запас на раствор и отделку
• Используйте съёмную DIN-рейку для предварительной сборки всех автоматов - так проще контролировать правильность подключения
• При стыковке двух щитов используйте официальный адаптер - он обеспечит целостность корпуса и сохранит степень защиты
• Не забудьте сделать отверстия под кабели заранее - после установки в стену доступ к тыльной стороне будет затруднён
• Щит BOXF-24-p-f-t IP40 от ЭРА совместим с другими изделиями серии - при необходимости замены или расширения найдите тот же артикул б0052635
