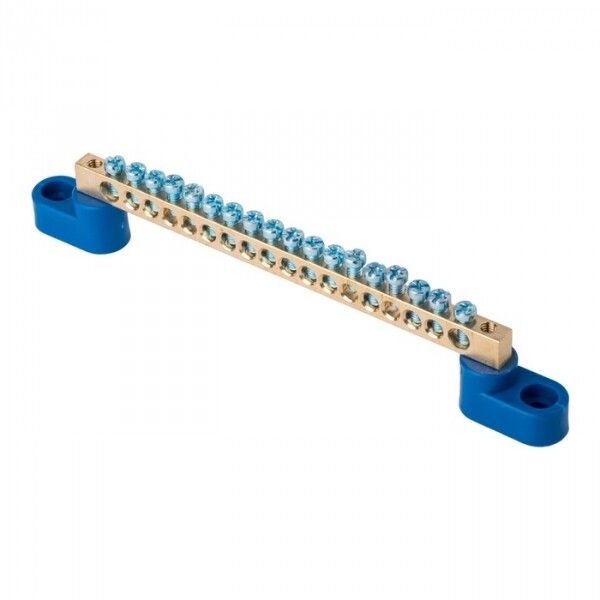

Шина нулевая N 6х9 18 отвер. латунь 2 син. угловых изолятора PROxima EKF sn0-2-63-18

Шина нулевая N 6х9 мм 18 отверстий латунь 2 синих угловых изолятора PROxima от EKF - надёжное решение для распределения нулевого провода в щитах промышленного оборудования. Артикул sn0-2-63-18 обеспечивает прочное соединение с проводниками сечением 1,5–10 мм2 и рассчитана на работу в условиях высокой нагрузки.

Назначение и область применения

Эта шина используется для подключения нулевых проводников (N) в распределительных устройствах. Применяется в комплектных устройствах управления (НКУ), силовых щитах, панелях автоматизации и других системах промышленного электрооборудования. Подходит для монтажа в щитах с шинопроводом, где требуется надёжное и компактное распределение нуля между несколькими цепями.

Технические характеристики

• Количество контактов: 18 - возможность подключения до 18 нулевых проводников
• Материал корпуса: латунь с оцинкованным покрытием - повышает коррозионную стойкость и совместимость с медью и алюминием
• Номинальный ток: 100 А - выдерживает длительную нагрузку без перегрева
• Номинальное напряжение: 400 В - соответствует трёхфазным сетям 380/220 В
• Диапазон сечений проводников: 1,5–10 мм2 - подходит для большинства стандартных кабелей
• Тип подключения: винтовой - удобен для многократного демонтажа и проверки
• Габариты: 6×9 мм - компактный профиль для плотной укладки в щите
• Рабочая температура: от –40 до +105 C - работает в суровых климатических условиях
• Степень защиты: IP00 - не защищена от внешних воздействий; требует установки внутри закрытого щита
• Изоляторы: 2 синих угловых, из негорючего пластика - обеспечивают безопасную фиксацию и предотвращают случайные замыкания

Совместимость и монтаж

Шина монтируется исключительно на шинопровод - не подходит для крепления на DIN-рейку. Для установки необходимо использовать крепёж, предусмотренный конструкцией шинопровода. Угловые изоляторы позволяют размещать шину под углом, экономя место в щите. Каждый винт имеет круглое основание - это предотвращает перерезание жилы при затяжке, особенно важно при работе с мягкими алюминиевыми проводами.

Безопасность и стандарты

Произведено в соответствии с требованиями к промышленному оборудованию. Материалы изоляторов не поддерживают горение - снижают риск распространения пламени при аварии. Оцинкованное покрытие контактной группы обеспечивает долговечность даже при смешанном использовании меди и алюминия. Однако, поскольку степень защиты IP00, использование вне закрытого щита запрещено.

Преимущества

• Одинаково хорошо принимает медные и алюминиевые проводники благодаря оцинкованному покрытию
• Круглое основание винта защищает жилу от механического повреждения
• Негорючие изоляторы повышают пожаробезопасность системы
• Высокая плотность контактов (18 точек) на минимальном пространстве
• Устойчивость к широкому диапазону температур - от Arctic до печи

Ограничения применения

• Не применяется в открытых помещениях - IP00 не защищает от пыли, влаги и прикосновений
• Подходит только для монтажа на шинопровод - несовместима с DIN-рейкой
• Не рекомендуется для подключения проводников меньше 1,5 мм2 - возможен слабый контакт
• Запрещён монтаж в местах с постоянными вибрациями без дополнительной фиксации

Примеры использования

• Щиты управления насосными станциями
• Распределительные пункты на конвейерных линиях
• Автоматические линии производства с частотными преобразователями
• Щитовые комнаты на заводах и складских комплексах

Практические советы

• Перед монтажом проверьте соответствие сечения провода - не используйте провода менее 1,5 мм2
• Затягивайте винты равномерно, без усилия - переусилие может повредить латунь
• При подключении алюминиевых проводов - используйте антиоксидантную пасту для лучшего контакта
• Обязательно убедитесь, что шина установлена на шинопроводе, а не на стенке щита
• Проверяйте наличие свободного места вокруг шины - она не защищена, поэтому нужен воздушный зазор
