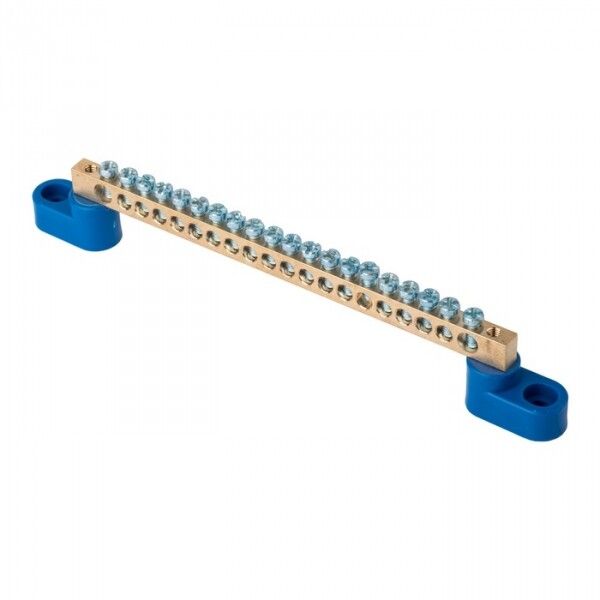

Шина нулевая N 6х9 20 отвер. латунь 2 син. угловых изолятора PROxima EKF sn0-2-63-20

Шина нулевая N 6х9 мм 20 отверстий латунь 2 синих угловых изолятора от EKF серии PROxima - это надёжный элемент для распределения нулевого провода в щитах промышленного оборудования. Устройство обеспечивает безопасное и долговечное соединение многожильных и одножильных проводников сечением 1,5–10 мм2.

Назначение и область применения

Шина используется для присоединения нулевых проводников (N) в распределительных устройствах. Подходит для сборки щитов в системах TN-S и TN-C-S. Применяется в промышленном оборудовании, автоматических линиях, станках, конвейерах и других объектах с высокой нагрузкой. Также может использоваться для организации системы заземления (PE), если требуется вынести несколько заземляющих проводников на одну точку.

Технические характеристики

• Количество контактов: 20
• Материал корпуса: латунь с оцинкованным покрытием
• Номинальный ток: 100 А
• Номинальное напряжение: 400 В
• Габариты: 6×9 мм (сечение профиля)
• Диапазон сечений подключаемых проводов: 1,5–10 мм2
• Тип подключения: винтовой
• Способ монтажа: крепление на шинопровод (DIN-рейку)
• Степень защиты: IP00 (без внешней защиты, требует установки внутри закрытого щита)
• Рабочая температура: от –40 C до +105 C
• Изоляторы: 2 синих угловых, из самозатухающего пластика

Совместимость и монтаж

Шина крепится на DIN-рейку через два синих угловых изолятора - они обеспечивают гальваническую развязку от металлического корпуса щита. Монтаж выполняется стандартным способом: фиксируются изоляторы на рейке, затем шина вставляется в них и плотно защёлкивается. Для подключения проводов используются винты с круглым основанием - это исключает перерезание жил при затяжке. Винты изготовлены из оцинкованной стали, что снижает риск коррозии даже в условиях повышенной влажности.

Подключение допускается как для медных, так и для алюминиевых проводников благодаря оцинкованному покрытию контактной группы. Не используйте провода меньше 1,5 мм2 - они не будут надёжно зажаты. Кабели сечением более 10 мм2 не совместимы - возможен перегрев и повреждение контактов.

Безопасность и стандарты

Изоляторы выполнены из материала, не поддерживающего горение - соответствуют требованиям пожарной безопасности. Производитель рекомендует использовать шину только в помещениях с контролируемой средой, где исключён доступ к токоведущим частям. IP00 означает, что устройство не имеет защиты от пыли и влаги - обязательна установка в закрытом щите класса защиты не ниже IP54.

Преимущества

• Оцинкованная латунь обеспечивает долговечность и совместимость с медными и алюминиевыми проводниками
• Круглое основание винта предотвращает механическое повреждение жил при затяжке
• Угловые синие изоляторы позволяют легко смонтировать шину на DIN-рейку и изолируют её от корпуса
• Высокая плотность контактов (20 отверстий) даёт возможность компактно разместить множество проводов
• Работает в широком температурном диапазоне - подходит для холодных цехов и нагретых помещений

Ограничения применения

• Не применяется вне закрытых электрошкафов - IP00 не защищает от внешних воздействий
• Запрещено использование в местах с постоянным попаданием воды, масел или химически активных веществ
• Не предназначен для подключения проводов сечением менее 1,5 мм2 и более 10 мм2
• Не заменяет полноценную шину PE - если требуется отдельная заземляющая шина, необходимо использовать специализированный аналог

Примеры использования

• Щит управления насосной станцией - подключение нулевых проводов от трёхфазных двигателей
• Автоматическая линия на пищевом производстве - распределение N-проводов между несколькими датчиками и приводами
• Электрощит в холодильном цеху - работа при температуре –30 C без потери надёжности контактов
• Распределительный пункт на заводе - комбинированное подключение медных и алюминиевых кабелей от старой и новой проводки

Практические советы

• Перед монтажом проверьте, чтобы все провода имели одинаковое сечение - это равномерно распределит нагрузку
• Затягивайте винты усилием рук, без применения инструментов - переусилие может повредить резьбу или изоляцию
• При подключении нескольких проводов в одно отверстие - используйте только провода одного типа (медные или алюминиевые) и одинакового сечения
• Обязательно пометьте шину этикеткой “N” - это ускорит обслуживание и исключит ошибки при ремонте
• Шина EKF PROxima sn0-2-63-20 совместима с другими изделиями серии PROxima - можно собирать унифицированные щиты
