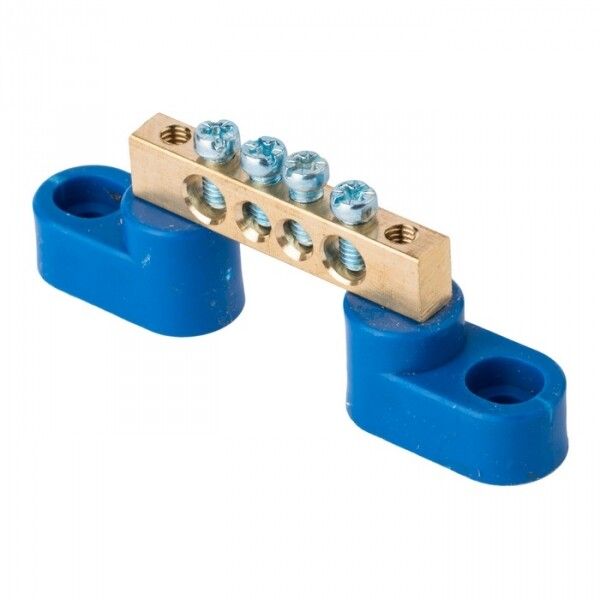

Шина нулевая N 6х9 4 отвер. латунь 2 син. угловых изолятора PROxima EKF sn0-2-63-04

Шина нулевая N 6х9 мм 4 отверстия латунь 2 синих угловых изолятора от EKF серии PROxima - это надёжный элемент для распределения нулевого провода в щитах, рассчитанный на работу в промышленных условиях. Устройство обеспечивает безопасное соединение до четырёх проводников сечением 1,5–10 мм2, совместимо с медными и алюминиевыми жилами.

Назначение и область применения

Шина нулевая N 6х9 мм 4 отверстия латунь 2 синих угловых изолятора используется для создания единой точки подключения нулевых проводников (N) в распределительных щитах. Применяется в комплектных устройствах (НКУ), силовых щитах и промышленном оборудовании, где требуется надёжное и долговечное распределение нуля. Подходит для систем TN-S и TN-C-S. Не предназначен для заземления (PE) - для этой цели используются отдельные шины PE.

Технические характеристики

• Материал контактов: латунь с оцинкованным покрытием
• Количество подключений: 4 отверстия
• Номинальный ток: 100 А
• Номинальное напряжение: 400 В
• Диапазон сечений подключаемых проводов: 1,5 – 10 мм2
• Габариты: 6×9 мм (высота × ширина)
• Степень защиты: IP00 - без защиты от внешних воздействий, требует установки внутри закрытого корпуса
• Рабочая температура: от -40 C до +105 C
• Тип подключения: винтовой, с прижимным винтом
• Изоляторы: 2 синих угловых, из самозатухающего пластика
• Материал винтов: оцинкованная сталь

Совместимость и монтаж

Шина нулевая N 6х9 мм 4 отверстия латунь 2 синих угловых изолятора монтируется на DIN-рейку через установленные изоляторы. Для фиксации используются винты, входящие в комплект. Диаметр отверстий соответствует стандартному сечению проводов 1,5–10 мм2. Круглое основание винта исключает перегиб и повреждение жилы при затяжке. Монтаж возможен в любых щитах с достаточным свободным местом - изоляторы обеспечивают необходимый воздушный зазор между шиной и металлическими частями корпуса. Не допускается установка без изоляторов или на токопроводящую поверхность.

Безопасность и стандарты

Произведено в соответствии с требованиями к качеству и безопасности для электроустановок. Материалы изоляторов не поддерживают горение, что снижает риск распространения пламени при аварии. Оцинкованное покрытие защищает от коррозии, продлевая срок службы. Соответствие нормам ГОСТ Р 50030.2 и IEC 60947-7-1 обеспечивается конструкцией и материалами, применяемыми в серии PROxima.

Преимущества

• Оцинкованная латунь позволяет безопасно подключать как медные, так и алюминиевые проводники без риска гальванической коррозии
• Круглое основание винта предотвращает перерезание жилы при затяжке - увеличивает надёжность контакта
• Самозатухающий пластик изоляторов повышает пожарную безопасность
• Высокая термостойкость (до +105 C) гарантирует стабильную работу даже при повышенных нагрузках
• Чёткая цветовая маркировка (синие изоляторы) визуально отличает нулевую шину от заземляющей

Ограничения применения

• Не применяется вне закрытого щита - степень защиты IP00 не защищает от пыли, влаги и механических воздействий
• Не предназначена для заземления; для PE используйте отдельные шины
• Запрещено использовать с проводниками меньше 1,5 мм2 или больше 10 мм2 - это нарушит контакт и вызовет нагрев
• Не рекомендуется для открытых установок, на улице или во влажных помещениях без дополнительной герметизации

Примеры использования

• Подключение нулевых проводов от автоматических выключателей в промышленном щите управления станком
• Объединение нулей от группы освещения в этажном распределительном щите
• Распределение нуля в щитах автоматики конвейерных линий
• Формирование нулевой шины в щитах HVAC-систем

Практические советы

• Перед монтажом проверьте соответствие сечения провода диапазону 1,5–10 мм2 - слишком толстые жилы не войдут, тонкие будут плохо зажаты
• Затягивайте винты равномерно, без усилия - переусилие может повредить резьбу или деформировать латунь
• При использовании алюминиевых проводов перед подключением удалите оксидную плёнку и смажьте контакт специальной пастой
• Убедитесь, что изоляторы плотно зафиксированы на DIN-рейке - слабая фиксация может привести к замыканию на корпус
• Для удобства обслуживания оставляйте доступ к каждому винту - не располагайте шину слишком близко к другим элементам
