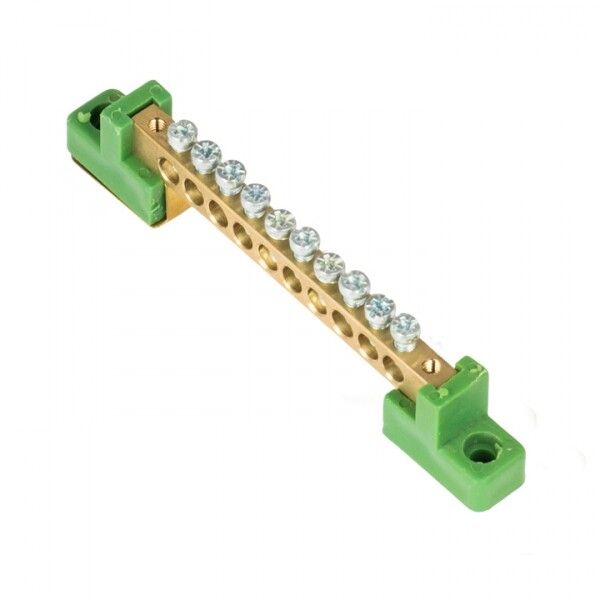

Шина нулевая PE 6х9 10 отвер. латунь с контактной пластиной 2 зел. угловых изолятора PROxima EKF sn0-63-10-2-pe

Шина нулевая PE 6x9 мм 10 отверстий латунь с контактной пластиной 2 зелёных угловых изолятора PROxima от EKF - надёжное решение для организации систем заземления и нулевого провода в распределительных щитах промышленного оборудования. Артикул sn0-63-10-2-pe обеспечивает безопасное соединение до десяти проводников сечением 1,5–6 мм2.

Назначение и область применения

Эта шина используется для присоединения заземляющих проводников (PE) в распределительных устройствах. Применяется в комплектных распределительных устройствах (КРУ), щитах управления, станках и конвейерных линиях. Подходит для промышленных объектов, где требуется надёжное и долговечное заземление. Установка осуществляется на шинопровод - шина фиксируется на DIN-рейке через изоляторы, что исключает случайное замыкание на корпус.

Технические характеристики

• Количество подключений: 10 отверстий
• Номинальный ток: 100 А
• Номинальное напряжение: 400 В
• Материал контактов: латунь с оцинкованным покрытием
• Тип подключения: винтовое
• Габариты: 6×9 мм (толщина × высота)
• Диапазон сечений проводников: 1,5 – 6 мм2
• Количество полюсов: 1
• Способ монтажа: на шинопровод (DIN-рейка)
• Степень защиты: IP00 (без внешней защиты - требует установки внутри закрытого щита)
• Рабочая температура: от -40 C до +105 C
• Цвет изоляторов: зелёный

Совместимость и монтаж

Шина совместима с любыми DIN-рейками стандарта EN 60715. Монтаж выполняется путём защёлкивания на рейку через два зелёных угловых изолятора - они обеспечивают гальваническую развязку от металлического корпуса. Для подключения используйте винты с круглым основанием: они не перерезают жилу при затяжке. Каждый винт рассчитан на один проводник. Одновременно можно подключать медные и алюминиевые провода благодаря оцинкованному покрытию контактов - это снижает риск электрохимической коррозии.

Безопасность и стандарты

Изоляторы изготовлены из самозагасающего пластика - материал не поддерживает горение, соответствует требованиям UL94 V-0. Конструкция соответствует ГОСТ Р 50030.2 и IEC 60947-7-1. Несмотря на отсутствие степени защиты выше IP00, шина проектировалась для внутреннего монтажа в закрытые щиты, где исключён доступ к токоведущим частям.

Преимущества

• Оцинкованная латунь - устойчивость к окислению, совместимость с медью и алюминием
• Круглое основание винта - предотвращает повреждение жилы при затяжке
• Угловые изоляторы - обеспечивают устойчивую фиксацию и изолируют от корпуса
• Высокая термостойкость - работает при экстремальных температурах (-40…+105 C)
• Чёткая маркировка цветом - зелёный изолятор сразу указывает на заземляющую функцию

Ограничения применения

Не применяется вне закрытых щитов - степень защиты IP00 не допускает открытого монтажа. Не предназначен для подключения проводников сечением менее 1,5 мм2 или более 6 мм2 - это может вызвать перегрев или плохой контакт. Не рекомендуется использовать в условиях постоянного воздействия влаги, химически активных сред или пылевых выбросов без дополнительной герметизации щита.

Примеры использования

• Щиты автоматического управления насосными станциями
• Распределительные пункты на заводах и цехах
• Панели питания промышленных роботов
• Аварийные системы освещения с заземлением
• Системы безопасности и сигнализации в промзоне

Практические советы

• Перед монтажом проверьте соответствие сечения провода - не используйте слишком тонкие или толстые жилы
• Затягивайте винты усилием 0,8–1,2 Нм - переусилие может повредить резьбу или провод
• При подключении нескольких проводов одного сечения - равномерно распределяйте нагрузку между отверстиями
• Обязательно используйте шину только в составе закрытого щита - даже при малом напряжении открытый контакт опасен
• При замене старой шины - сохраните цветовое обозначение: зелёный изолятор = PE, синий = N
