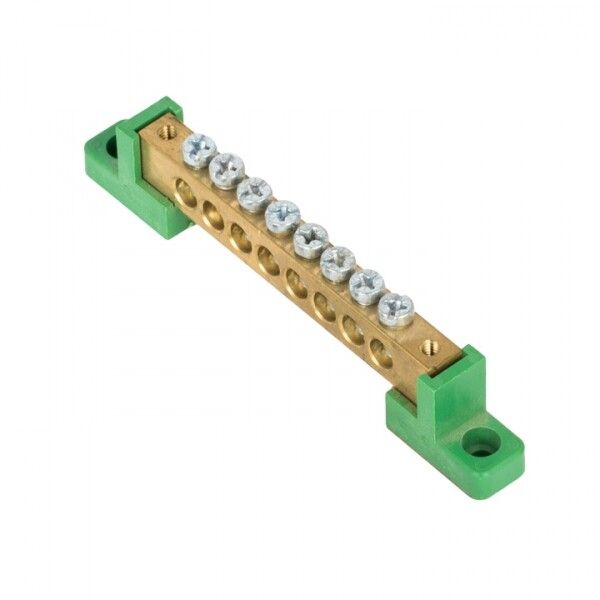

Шина нулевая PE 8х12 8 отвер. латунь с контактной пластиной 2 зел. угловых изолятора PROxima EKF sn0-125-08-2-pe

Шина нулевая PE 8x12 мм 8 отверстий латунь с контактной пластиной 2 зелёных угловых изолятора от EKF серии PROxima - надёжное решение для организации систем заземления и нулевого провода в распределительных щитах промышленного оборудования. Устройство обеспечивает безопасное и долговечное соединение многожильных и одножильных проводников сечением от 2,5 до 16 мм2.

Назначение и область применения

Эта шина используется для присоединения заземляющих проводников (PE) в распределительных устройствах. Применяется в комплектных распределительных устройствах (КРУ), силовых щитах, пультах управления и других объектах промышленной автоматизации. Подходит для систем TN-S и TT, где требуется выделенная шина заземления. Может использоваться как часть системы защитного заземления в цехах, на конвейерах, насосных станциях и энергообъектах.

Технические характеристики

• Номинальный ток: 125 А
• Номинальное напряжение: 400 В
• Материал корпуса: латунь с оцинкованным покрытием
• Количество точек подключения: 8
• Тип подключения: винтовые зажимы
• Диапазон сечений проводников: 2,5–16 мм2
• Габариты: 8×12 мм
• Рабочая температура: от –40 C до +105 C
• Степень защиты: IP00 (без внешней защиты - требует установки внутри закрытого щита)
• Изоляторы: 2 зелёных угловых, из огнеупорного пластика
• Цвет: зелёный (соответствует цветовой маркировке PE)

Совместимость и монтаж

Шина крепится к DIN-рейке через встроенные угловые изоляторы. Для монтажа используются винты, входящие в комплект. Каждый зажим рассчитан на один проводник. Максимальное сечение - 16 мм2; меньшие сечения (например, 2,5 мм2) также фиксируются надёжно благодаря круглому основанию винта, которое не пережимает жилу. Подключение возможно как для медных, так и для алюминиевых проводников - благодаря оцинкованному покрытию контактов исключается гальваническая коррозия. После установки шина должна быть зафиксирована в щите таким образом, чтобы избежать механических нагрузок на зажимы.

Безопасность и стандарты

Произведено в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947-7-1. Огнеупорные изоляторы соответствуют нормам UL94 V-0. Отсутствие степени защиты IP00 означает, что устройство нельзя использовать вне закрытого электрошкафа - открытая установка запрещена. Все металлические части имеют антикоррозийное оцинкованное покрытие, повышающее срок службы в условиях повышенной влажности.

Преимущества

• Оцинкованная латунь обеспечивает совместимость с медными и алюминиевыми проводами без риска окисления
• Круглое основание винта предотвращает повреждение жилы при затяжке
• Огнеупорные изоляторы снижают риск возгорания при аварии
• Чёткая цветовая маркировка (зелёный) упрощает идентификацию PE-проводников
• Высокая термостойкость (до +105 C) допускает применение в нагреваемых средах

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP00 требует герметичного щита
• Не рекомендуется для подключения проводников меньше 2,5 мм2 - возможен слабый контакт
• Не следует использовать в качестве PEN-шины - только для PE (заземление) отдельно от N (нулевой проводник)
• Не поддерживает быстрое подключение - все соединения выполняются винтовым способом, требует инструментов

Примеры использования

• Подключение заземляющих проводов от частотных преобразователей на производстве
• Общая шина PE в распределительном щите станционного комплекса
• Фиксация заземляющих проводов от кожухов электродвигателей на конвейере
• Сборка заземляющей сети в щитах освещения на промышленных площадках

Практические советы

• Перед монтажом проверьте, что сечение провода попадает в диапазон 2,5–16 мм2 - более толстые провода не войдут, более тонкие могут плохо фиксироваться
• Затягивайте винты усилием 0,5–0,7 Нм - переусиливать не стоит, чтобы не повредить резьбу или жилу
• При подключении нескольких проводов одного сечения равномерно распределите нагрузку между зажимами
• После сборки щита проверьте надёжность всех соединений - особенно после первых включений, когда возможна усадка проводов
• Шина EKF PROxima sn0-125-08-2-pe совместима с большинством стандартных DIN-реек и щитами серий EKF Proxima и аналогичными
