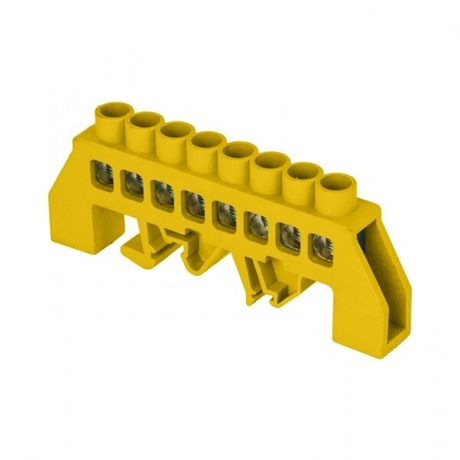

Шина нулевая PE 8х12 8 отвер. латунь желт. нейлоновый корпус комбинированный PROxima EKF sn0-125-8-dpe

Шина нулевая PE 8×12 мм 8 отверстий латунь желтый нейлоновый корпус комбинированный PROxima от EKF - надёжный элемент для организации систем заземления и нулевого провода в распределительных щитах. Артикул sn0-125-8-dpe обеспечивает безопасное соединение проводников сечением 2,5–16 мм2 в условиях промышленного оборудования.

Назначение и область применения

Эта шина используется для присоединения нулевых (N) и защитных заземляющих (PE) проводников в электрических щитах. Подходит для установки в комплектных устройствах управления (НКУ), силовых щитах, на производстве и в объектах инфраструктуры. Применяется там, где требуется надёжное и долговечное соединение нескольких проводов в одной точке - например, на станках, конвейерах, системах освещения и автоматизации.

Технические характеристики

• Размеры: 8 × 12 мм - габариты металлической части, определяющие плотность монтажа;
• Количество отверстий: 8 - возможность подключения до восьми проводников;
• Номинальный ток: 125 А - выдерживает нагрузки типичных промышленных цепей;
• Номинальное напряжение: 400 В - соответствует трёхфазным сетям 380 В;
• Материал контактов: латунь с оцинкованным покрытием - устойчивость к окислению и совместимость с медью и алюминием;
• Изоляционный корпус: жёлтый нейлон - не поддерживает горение, защищает от случайного касания;
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, не предназначена для открытых или влажных сред;
• Диапазон сечений проводов: 2,5–16 мм2 - подходит для большинства бытовых и промышленных кабелей;
• Температурный режим: от –40 C до +105 C - работает в экстремальных условиях;
• Способ монтажа: крепление на DIN-рейку 35 мм - стандартизованный способ для всех современных щитов;
• Подключение: винтовое - надёжное фиксирование без сварки или пайки.

Совместимость и монтаж

Шина PROxima легко устанавливается на стандартную DIN-рейку. Для монтажа достаточно зафиксировать её на рейке с помощью встроенной защёлки. Каждое отверстие рассчитано на один проводник - не рекомендуется заполнять одно отверстие двумя проводами. При затяжке винтов используйте отвёртку с плоским лезвием, усилие - умеренное, чтобы не повредить резьбу. Диаметр посадочного места под винт соответствует стандартному для проводов 2,5–16 мм2. Убедитесь, что изоляция снята на достаточную глубину - около 8–10 мм - для надёжного контакта.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для электроустановок. Материалы корпуса - самозагасающий пластик, исключающий распространение пламени. Оцинкованная латунь снижает риск коррозии и образование оксидов на контактах. Шина прошла испытания на ударопрочность - устойчива к механическим воздействиям в условиях производства. Соответствует ГОСТ Р 50030.2 и IEC 60947-7-1 для устройств сборки.

Преимущества

• Одинаковая совместимость с медными и алюминиевыми проводами благодаря оцинкованному покрытию - не требует переходных колец;
• Круглая форма головки винта предотвращает перерезание жил при затяжке - продлевает срок службы проводов;
• Высокая термостойкость - сохраняет работоспособность даже при нагреве вблизи мощных аппаратов;
• Ярко-жёлтый цвет корпуса - визуально отличает шину PE от N-шин, снижает вероятность ошибки при обслуживании;
• Комбинированная конструкция - металл и пластик обеспечивают и прочность, и изоляцию в одном изделии.

Ограничения применения

• Не предназначен для использования вне закрытых щитов - степень защиты IP20 не защищает от воды, пыли и внешних воздействий;
• Запрещено применять в помещениях с высокой влажностью, химически активной средой или постоянным воздействием паров - возможна коррозия контактов;
• Не следует использовать для проводов меньше 2,5 мм2 - винтовые зажимы не обеспечивают надёжного контакта;
• Не допускается подключение более одного провода в каждое отверстие - это нарушает тепловой режим и увеличивает риск перегрева.

Примеры использования

• Щиты управления насосными станциями - объединение заземляющих проводов от двигателей;
• Производственные линии - сборка PE-проводов от датчиков, приводов и светильников;
• Аварийное освещение - организация единой точки заземления для всей системы;
• Объекты ЖКХ - распределение нуля и заземления в этажных щитах многоквартирных домов.

Практические советы

• Перед монтажом проверьте соответствие сечения провода - слишком тонкий провод может выпасть из зажима, слишком толстый - повредить резьбу;
• При использовании алюминиевых проводов слегка протрите поверхность перед подключением - удалите оксидную плёнку;
• После монтажа проверьте затяжку винтов через 1–2 недели - первоначальная усадка проводов может ослабить контакт;
• Для удобства обслуживания группируйте провода по функциональному назначению - например, отдельно - от освещения, от розеток, от оборудования;
• При замене старой шины - убедитесь, что новая имеет аналогичное количество отверстий и тот же шаг крепления на DIN-рейку.
