Шина нулевая N 6х9 12 отверст. цинк 2 син. угловых изолятора PROxima EKF sn1-63-12-2

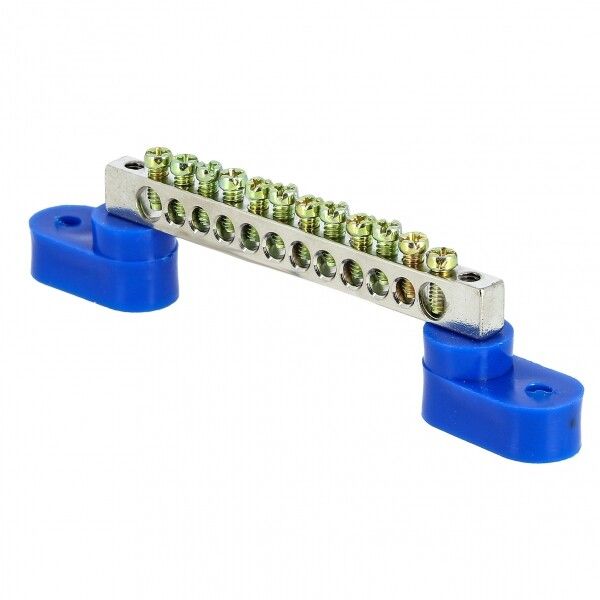

Шина нулевая N 6x9 мм 12 отверстий цинк 2 синих угловых изолятора от EKF серии PROxima - это надежное решение для распределения нулевого провода в щитах, обеспечивающее безопасное и компактное соединение до 12 кабелей сечением от 1,5 до 10 мм2.

Назначение и область применения

Эта шина используется для присоединения нулевых проводников (N) в электрических щитах. Подходит для установки в распределительных устройствах жилых, коммерческих и промышленных объектов. Применяется в системах TN-S и TN-C-S, где требуется выделенный нулевой проводник. Также может использоваться как часть системы заземления, если совмещена с PE-шиной.

Технические характеристики

• Количество подключений: 12 отверстий
• Номинальный ток: 100 А
• Рабочее напряжение: 380 В
• Диапазон сечений кабеля: 1,5–10 мм2
• Материал контактов: латунь
• Покрытие: цинк (защита от коррозии)
• Форма: прямая, с двумя синими угловыми изоляторами
• Способ присоединения: винтовой
• Крепление: винтовое к DIN-рейке через изоляторы
• Стандарт: IEC 60309-1(1999)

Совместимость и монтаж

Шина крепится к DIN-рейке с помощью двух синих угловых изоляторов - они обеспечивают гальваническую развязку от металлической рейки и корпуса щита. Для монтажа используйте отвертку с плоским жалом. Винты затягиваются усилием, достаточным для плотного контакта, но без перегрузки - чтобы не повредить резьбу или изоляцию кабеля. Диаметр отверстий рассчитан под стандартные наконечники типа НШВИ и НШВИ-2. Убедитесь, что сечение кабеля попадает в допустимый диапазон: менее 1,5 мм2 - риск плохого контакта; более 10 мм2 - не войдет в отверстие.

Безопасность и стандарты

Шина соответствует требованиям стандарта IEC 60309-1(1999), который регламентирует безопасность электроустановок для промышленного и бытового использования. Цинковое покрытие защищает от окисления, а изоляторы предотвращают случайное замыкание на корпус. Максимальная температура эксплуатации - до +40 C в нормальных условиях. Не предназначен для постоянного воздействия открытого огня, химически активных сред или высокой влажности вне закрытых щитов.

Преимущества

• Высокая проводимость благодаря материалу - латуни
• Цинковое покрытие снижает риск коррозии в помещениях с повышенной влажностью
• Угловые изоляторы позволяют легко смонтировать шину даже в ограниченном пространстве
• Соответствие международному стандарту обеспечивает долговечность и безопасность
• Значительно ниже стоимость по сравнению с аналогами европейских брендов

Ограничения применения

• Не применяется для подключения фазных проводников - только для N-проводника
• Не рекомендовано использование в условиях постоянного погружения в воду или на открытом воздухе без защиты
• Максимальное сечение кабеля - 10 мм2; большие провода требуют другой шины
• Не подходит для автоматических соединений - все подключения выполняются вручную
• Не является полноценной PE-шиной; для заземления нужна отдельная шина

Примеры использования

• Подключение нулевых проводов от групп освещения и розеток в квартирном щите
• Объединение нулей от нескольких модульных устройств (например, УЗО, автоматов)
• Распределение нуля в промышленных щитах управления станками, насосами, конвейерами
• Сборка щитов в офисах, торговых центрах, логистических комплексах

Практические советы

• Перед монтажом проверьте, что сечение кабеля соответствует заявленному диапазону - 1,5–10 мм2
• Используйте наконечники НШВИ/НШВИ-2 для многожильных проводов - это повысит контакт и продлит срок службы
• При установке в щит с металлическим корпусом обязательно используйте изоляторы - они уже встроены, но убедитесь, что они правильно установлены
• Не смешивайте эту шину с PE-шиной в одном ряду, если не предусмотрено проектом - соблюдайте цветовое различие (синий для N, желто-зеленый для PE)
• Проверяйте затяжку винтов после первых 1–2 месяцев эксплуатации - возможна усадка проводов
