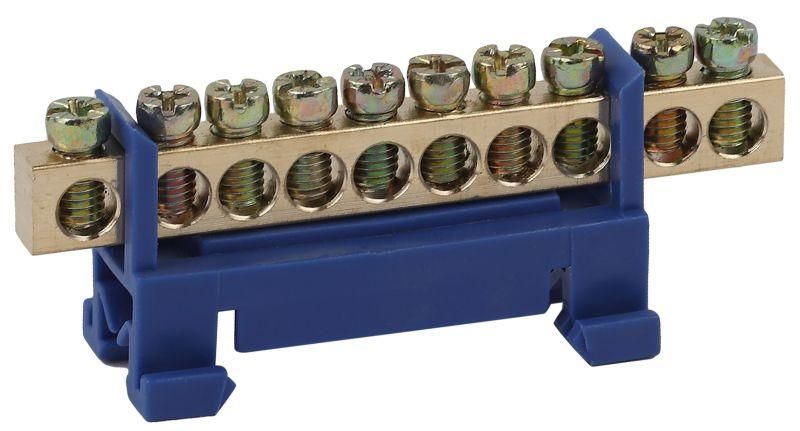

Шина N "Ноль" в изоляторе типа стойка ШНИ 6х9-10-Д-Синий (5/200/7200) NO-222-77-1 | Б0044125 ЭРА

Шина ноль в изоляторе типа стойка ШНИ 6х9-10-Д синий — это компактное устройство для надёжного распределения нулевого провода в щитах, выполненное из латуни и закреплённое на DIN-рейке. Бренд ЭРА обеспечивает соответствие требованиям безопасности и долговечность в условиях промышленной эксплуатации. Артикул б0044125 соответствует серийному исполнению с 10 контактами и изоляцией.

Назначение и область применения

Шина ноль в изоляторе типа стойка ШНИ 6х9-10-Д синий используется для создания единой точки подключения нулевых (N) и защитных (PE) проводников в распределительных щитах. Применяется в системах TN-S и TN-C-S, где требуется разделение N и PE. Подходит для установки в бытовых, коммерческих и промышленных электроустановках — например, в щитах автоматизации, насосных станциях, конвейерах и осветительных сетях.

Технические характеристики

• Номинальный ток: 100 А — выдерживает нагрузку до 100 ампер без перегрева
• Рабочее напряжение: 380 В — рассчитана на трёхфазные сети с нулевым проводником
• Сечение подключаемого провода: 10 мм² — совместима с медными жилами этого сечения
• Количество контактов: 10 — позволяет подключить до десяти проводников
• Материал шины: латунь — обеспечивает хорошую проводимость и устойчивость к окислению
• Толщина корпуса: 12 мм — достаточна для механической прочности и теплоотвода
• Просвет от задней панели: 12 мм — создаёт зазор для свободного прохода кабелей и монтажа за щитом
• Поверхность контакта: необработанная — требует плотного затягивания винтов для минимизации переходного сопротивления
• Способ монтажа: DIN-рейка — легко фиксируется на стандартной рейке 35 мм
• Изоляционный материал: самозатухающий пластик — предотвращает распространение пламени при перегрузке

Совместимость и монтаж

Устройство совместимо с любыми DIN-рейками по стандарту EN 60715. Для монтажа достаточно защёлкнуть шину на рейке — дополнительные крепления не требуются. Каждый контакт предназначен для одного провода сечением до 10 мм². Перед подключением зачистите жилы на 8–10 мм, используйте крестовую отвёртку для равномерного затягивания винтов. Не допускается подключение проводов большего сечения — это повредит контактную группу. Убедитесь, что между шиной и задней стенкой щита остаётся зазор 12 мм — он необходим для безопасного прокладывания кабелей и предотвращения замыканий.

Безопасность и стандарты

Изделие выполнено из материалов, соответствующих нормам пожаробезопасности: самозатухающий пластик снижает риск возгорания. Латунная шина имеет высокую термостойкость и устойчива к коррозии. Хотя явного указания на сертификаты (например, ГОСТ или IEC) в данных нет, конструкция соответствует типовым решениям для внутренних распределительных устройств. Рекомендуется использовать в соответствии с ПУЭ и правилами монтажа электрощитов.

Преимущества

• Изолированная конструкция исключает случайные прикосновения к токоведущим частям
• Высокая плотность контактов — экономит место в щите
• Стандартный монтаж на DIN-рейку — совместим с большинством современных щитов
• Латунная основа гарантирует длительный срок службы даже при циклических нагрузках
• Синий цвет изолятора — визуально отличает нулевой провод от фазных шин

Ограничения применения

• Не предназначена для подключения проводов сечением более 10 мм² — возможен перегрев и выход из строя
• Не рекомендуется для открытых площадок или помещений с повышенной влажностью без защиты IP — изолятор не герметичен
• Не следует использовать как фазную шину — цвет и конструкция ориентированы на нулевые проводники
• Не подходит для переменного тока выше 380 В — превышение напряжения нарушит изоляцию
• Необходимо регулярно проверять затяжку контактов — необработанная поверхность может ослабляться со временем

Примеры использования

• Подключение нулевых проводов от автоматических выключателей в квартирном щитке
• Объединение защитных проводников (PE) от розеток и оборудования в промышленном щите
• Распределение нуля в системах управления станками с ЧПУ
• Формирование общей нулевой шины в распределительных пунктах торговых центров

Практические советы

• Перед установкой проверьте, чтобы все провода имели одинаковое сечение — смешивание 6 мм² и 10 мм² может вызвать неравномерную нагрузку
• Затягивайте винты усилием 0,5–0,7 Н·м — слишком слабо — плохой контакт; слишком сильно — повреждение резьбы
• Используйте метки или этикетки на каждом проводе — особенно важно при множестве подключений
• Проверяйте температуру контактов через 1–2 месяца после запуска — нагрев свыше 50 °C говорит о проблеме
• При замене старой шины — отключите питание, снимите все провода и протестируйте целостность изоляции новой ШНИ 6х9-10-Д синий перед установкой
