Шина N "Ноль" в изоляторе типа стойка ШНИ 6х9-12-Д-Синий (5/200/7200) NO-222-78-1 | Б0044126 ЭРА

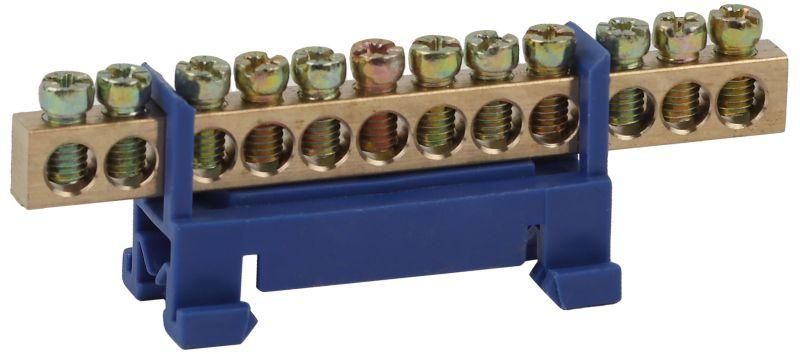

Шина N ноль в изоляторе типа стойка ШНИ 6х9-12-Д синий от ЭРА - это надёжный элемент для сборки нулевой шины в распределительных щитах, обеспечивающий безопасное и компактное подключение до двенадцати проводников сечением до 10 мм2. Продукт соответствует требованиям промышленного монтажа и предназначен для постоянного использования в условиях повышенной влажности и вибраций.

Назначение и область применения

Шина N ноль в изоляторе типа стойка ШНИ 6х9-12-Д синий используется для создания единой нулевой точки в электрических щитах. Подходит для подключения нулевых (N), защитных (PE) и в некоторых случаях фазных проводников. Устанавливается в распределительных устройствах жилых, коммерческих и промышленных объектов - например, в щитах автоматизации, системах освещения, станках и конвейерах.

Технические характеристики

• Номинальный ток: 100 А - выдерживает нагрузку до 100 ампер без перегрева
• Рабочее напряжение: 380 В - рассчитана на трёхфазные сети с напряжением до 380 В переменного тока
• Количество контактов: 12 - позволяет подключить до 12 проводников
• Сечение подключаемого провода: 10 мм2 - оптимально для медных проводов сечением до 10 квадратных миллиметров
• Толщина шины: 9 мм - обеспечивает достаточную тепловую и механическую устойчивость
• Материал: латунь - высокая проводимость, коррозионная стойкость, долговечность
• Изоляция: да - контактная часть изолирована от корпуса и DIN-рейки
• Просвет от задней панели: 12 мм - позволяет установить шину даже в плотно заполненных щитах
• Поверхность контакта: необработанная - требует правильного затягивания клемм для предотвращения окисления
• Способ монтажа: на DIN-рейку - совместима со стандартными рейками шириной 35 мм

Совместимость и монтаж

Шина N ноль в изоляторе типа стойка ШНИ 6х9-12-Д синий крепится на стандартную DIN-рейку. Для монтажа достаточно защёлкнуть её на рейку - дополнительные крепления не требуются. Каждый контакт рассчитан на один проводник; одновременное подключение нескольких проводов в одну клемму недопустимо. Перед установкой проверьте, что глубина щита позволяет разместить шину с учётом просвета 12 мм между задней стенкой и основанием изолятора. Монтаж возможен как в вертикальном, так и горизонтальном положении.

Безопасность и стандарты

Изолятор выполнен из самозатухающего пластика, что снижает риск распространения пламени при перегрузке. Латунная шина соответствует требованиям к материалам для токоведущих частей согласно ГОСТ Р 50030.2 и IEC 60947. Наличие изоляции исключает случайные замыкания на заземлённые части щита. Не применяйте в средах с агрессивными химическими веществами или паром масла - это может повредить пластиковую оболочку.

Преимущества

• Удобство сборки: все 12 точек подключения расположены в одном модульном устройстве
• Защита от поражения током: изолирующая оболочка предотвращает доступ к токоведущим частям
• Стабильность контакта: латунь сохраняет проводимость при циклических нагревах
• Компактность: минимальный габарит благодаря малому просвету 12 мм
• Цветовая маркировка: синий цвет изолятора соответствует стандартному обозначению нулевого проводника

Ограничения применения

• Не предназначена для работы при температуре выше +60 C - превышение может деформировать пластик
• Запрещено использовать в помещениях с постоянным воздействием открытого огня или экстремальных температур
• Не рекомендуется применять в сетях с частыми импульсными перегрузками (например, сварочные аппараты без фильтров)
• Не подходит для многожильных проводов сечением более 10 мм2 - возможна потеря контакта
• Необходимо регулярно контролировать момент затяжки клемм - необработанная поверхность склонна к окислению при слабом контакте

Примеры использования

• Подключение нулевых проводов от автоматических выключателей в квартирном щите
• Объединение PE-проводников в промышленном щите управления насосной станцией
• Сборка нулевой шины в распределительном пункте торгового центра
• Формирование общей нулевой точки в системе освещения офисного здания

Практические советы

• Перед подключением зачистите концы проводов на 8–10 мм - этого достаточно для надёжного контакта
• Затягивайте винты усилием 0,5–0,7 Нм - слишком сильное давление может повредить латунь
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно в условиях влажности
• Если требуется большее количество точек - используйте несколько шин ШНИ 6х9-12-Д синий, соединённых перемычками
• Не смешивайте эту шину с другими типами (например, без изоляции) в одном щите - это нарушает принципы безопасности
