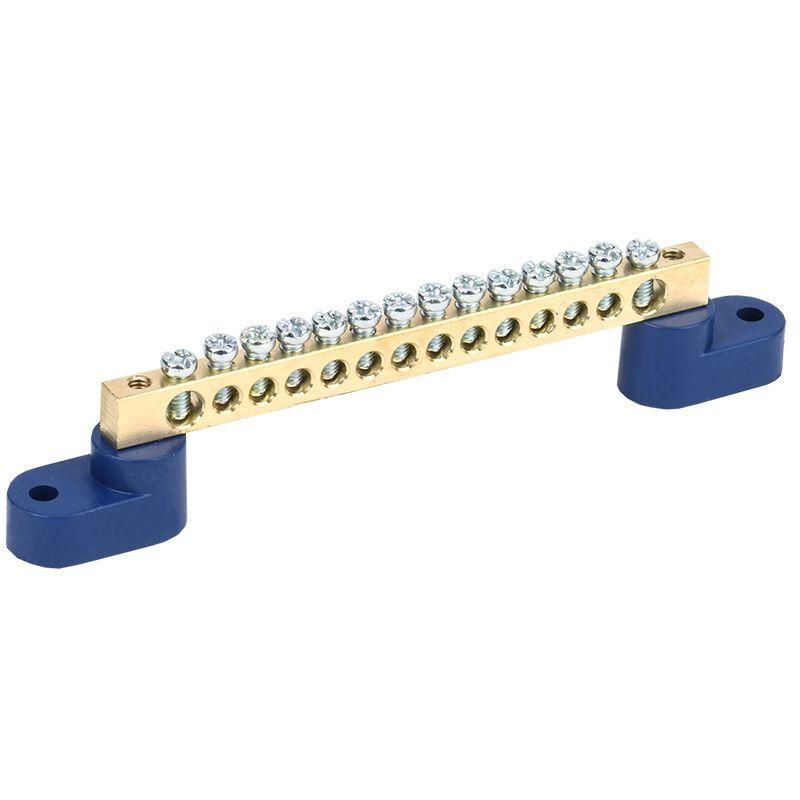

Шина ''N'' нулевая 6х9 мм на двух угловых синих изоляторах 14 групп, REXANT - 11-2329 MEET

Шина нулевая 6х9 мм на двух угловых синих изоляторах 14 групп от REXANT - это компактное устройство для распределения нулевого и защитного провода в щитах. Артикул etm11-2329 обеспечивает надёжное соединение до 14 проводников с сечением до 16 мм2, рассчитана на ток до 100 А и устанавливается на DIN-рейку.

Назначение и область применения

Шина нулевая 6х9 мм на двух угловых синих изоляторах 14 групп используется для создания единой точки подключения нулевых (N) и защитных (PE) проводников в распределительных щитах. Применяется в бытовых, коммерческих и промышленных электроустановках - например, в квартирных щитах, щитах управления станками, системах освещения и автоматизации. Подходит для подключения медных проводов с жилами до 16 мм2.

Технические характеристики

• Количество контактных точек: 14
• Номинальный ток: 100 А
• Диапазон сечений проводов: до 16 мм2
• Материал контактов: латунь - обеспечивает низкое переходное сопротивление и устойчивость к окислению
• Способ монтажа: крепление на DIN-рейку шириной 35 мм
• Изоляция: да - корпус установлен на двух пластиковых угловых изоляторах
• Рабочая влажность: не выше 90% относительной влажности
• Габариты: 6×9 мм - основная планка; изоляторы обеспечивают зазор между шиной и поверхностью монтажа

Совместимость и монтаж

Шина REXANT совместима со всеми стандартными DIN-рейками типа TS35. Установка выполняется защёлкиванием - достаточно плотно прижать шину к рейке до характерного щелчка. Для подключения проводов используйте отвертки с плоскими наконечниками. Каждый контакт предназначен для одного провода - многожильные провода необходимо обжать наконечниками. Не допускается перегрузка одного контакта несколькими проводами. Максимальное сечение - 16 мм2, меньшие сечения также подходят.

Безопасность и стандарты

Шина соответствует требованиям безопасности для внутренних электромонтажных работ. Латунные контакты и изолирующие элементы обеспечивают электрическую безопасность при работе под напряжением. Наличие изоляторов исключает случайное замыкание на металлический корпус щита. Работает в условиях, где уровень влажности не превышает 90%, но не рекомендована для постоянного воздействия воды или агрессивных сред.

Преимущества

• Высокая надёжность соединений благодаря латуни - материал не подвержен значительному окислению
• Угловые изоляторы повышают безопасность и позволяют монтировать шину даже на близко расположенные металлические поверхности
• Чёткая разметка на 14 контактов ускоряет монтаж и снижает риск ошибок
• Стандартный форм-фактор - легко интегрируется в любые типовые щиты

Ограничения применения

• Не предназначена для подключения алюминиевых проводов - возможна коррозия и плохой контакт
• Запрещено использовать в помещениях с повышенной химической агрессивностью (например, химпроизводства, гальванические цеха)
• Не следует применять при температуре ниже -25C или выше +60C - не указаны в спецификации, но латунь и пластик имеют ограниченную термостойкость
• Не подходит для частых демонтажей - затяжка болтов после нескольких разборок может потерять усилие

Примеры использования

• Подключение нулевых проводов от автоматических выключателей в квартире
• Объединение защитных проводников (PE) от розеток, светильников и оборудования
• Распределение N-проводника в щите насосной станции или системы вентиляции
• Формирование общей нулевой шины в распределительном щите торгового центра

Практические советы

• Перед монтажом проверьте, чтобы все провода имели сечение ≤16 мм2 - большие провода не войдут в зажимы
• Используйте наконечники (наглушки) для многожильных проводов - так контакт будет прочнее и долговечнее
• При закручивании винтов не переусердствуйте - перетяжка может повредить резьбу в латуни
• Проверяйте плотность соединений через год после установки - особенно в условиях высокой нагрузки
• Артикул etm11-2329 и шина REXANT совпадают по исполнению - при заказе убедитесь, что выбран именно этот артикул, а не аналог с другим количеством контактов
