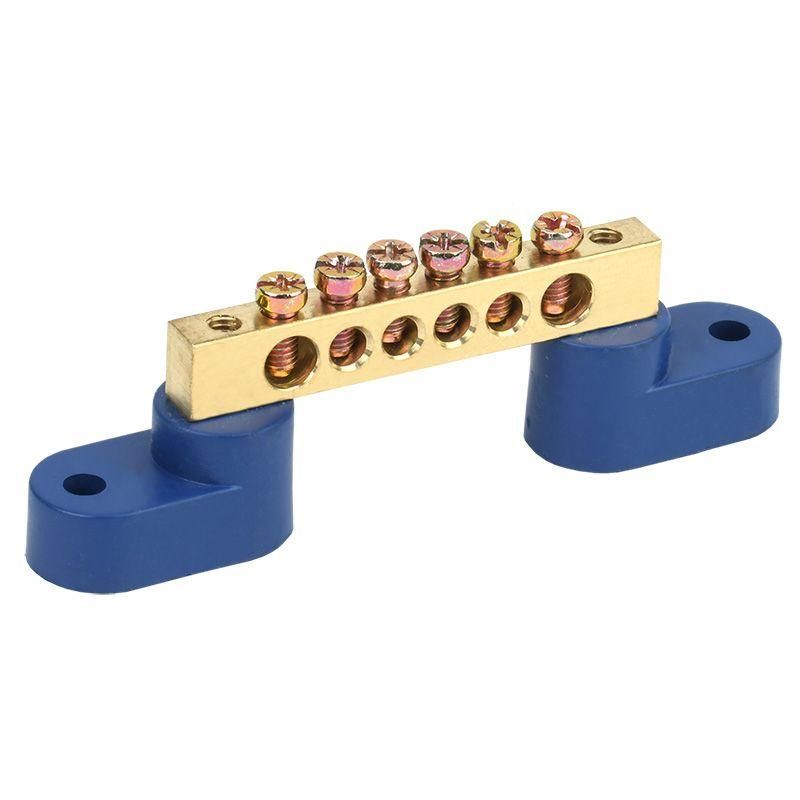

Шина ''N'' нулевая 6х9 мм на двух угловых синих изоляторах 6 групп, REXANT - 11-2325 MEET

Шина нулевая 6х9 мм на двух угловых синих изоляторах 6 групп от REXANT - компактное устройство для распределения нулевого и защитного провода в щитах. Артикулы etm11-2325 и 11-2325 подходят для монтажа на DIN-рейку в условиях повышенной влажности.

Назначение и область применения

Эта шина используется для объединения нескольких нулевых (N) и защитных (PE) проводников в электрическом щите. Подходит для распределительных щитов жилых, коммерческих и промышленных объектов. Может применяться для подключения заземляющих проводов, нейтральных проводников от автоматических выключателей, УЗО и дифференциальных автоматов. Не предназначен для фазных проводников - только для N и PE.

Технические характеристики

• Количество контактных групп: 6
• Номинальный ток: 100 А
• Рабочее напряжение: до 400 В переменного тока (по умолчанию для таких шин)
• Диапазон сечений проводов: 16 мм2 (максимальное допустимое сечение)
• Материал контактов: латунь - обеспечивает низкое переходное сопротивление и устойчивость к окислению
• Способ монтажа: крепление на DIN-рейку шириной 35 мм
• Изоляция: да - корпус установлен на двух пластиковых угловых изоляторах, предотвращающих случайное замыкание на металлический корпус щита
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от воды и пыли)
• Максимальная относительная влажность среды: 90 % при температуре до +40 C

Совместимость и монтаж

Шина совместима со всеми стандартными DIN-рейками типа TS35. Монтаж выполняется защелкиванием на рейку - никаких инструментов не требуется. Каждый контакт рассчитан на один провод сечением до 16 мм2. Для многожильных проводов рекомендуется использовать наконечники НШВИ. Затяжка винтов - моментом 0,8–1,2 Нм; перетягивать нельзя - есть риск повреждения латуни.

Безопасность и стандарты

Произведена в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947-7-1. Латунные контакты соответствуют нормам по теплостойкости и электропроводности. Изоляционные элементы изготовлены из самозагасающего пластика, устойчивого к возгоранию. Применение в помещениях с классом опасности по поражению током - II и III.

Преимущества

• Высокая надежность соединения благодаря латунным контактам - меньше нагрева и окисления по сравнению с сталью
• Угловые изоляторы обеспечивают безопасную установку даже в металлических щитках без дополнительных прокладок
• Чёткая разметка групп позволяет легко идентифицировать каждый вывод
• Компактный размер - экономит место в щите
• Поддерживает одновременную работу до 6 цепей - оптимален для типовых проектов

Ограничения применения

• Не применяется для фазных проводников - только для N и PE
• Максимальное сечение провода - 16 мм2; провода большего сечения не войдут
• Не предназначена для открытого монтажа вне щита - требует закрытой защиты
• Не работает при влажности выше 90 % - возможна конденсация и снижение изолирующей способности
• Не подходит для постоянного воздействия прямого потока воды или агрессивных газов

Примеры использования

• Объединение нулевых проводов от 6 автоматов в квартирном щите
• Распределение защитного заземления от УЗО и дифавтоматов в офисном щите
• Сборка нулевой шины в щитах насосных станций, конвейеров, освещения
• Альтернатива сборке из болтов и перемычек - быстрее, чище, безопаснее

Практические советы

• Перед монтажом проверьте, чтобы все провода имели сечение ≤16 мм2 - иначе они не зайдут в клеммы
• Используйте наконечники НШВИ для многожильных проводов - так соединение будет прочнее
• Не затягивайте винты слишком сильно - латунь мягче стали, можно сломать резьбу
• Проверяйте плотность контакта после монтажа: легкое покачивание провода не должно вызывать люфта
• Для помещений с высокой влажностью (бассейны, подвалы) дополнительно используйте герметичные крышки щитов
• Артикулы etm11-2325 и 11-2325 - это одна и та же шина; различия только в формате номера у поставщиков
