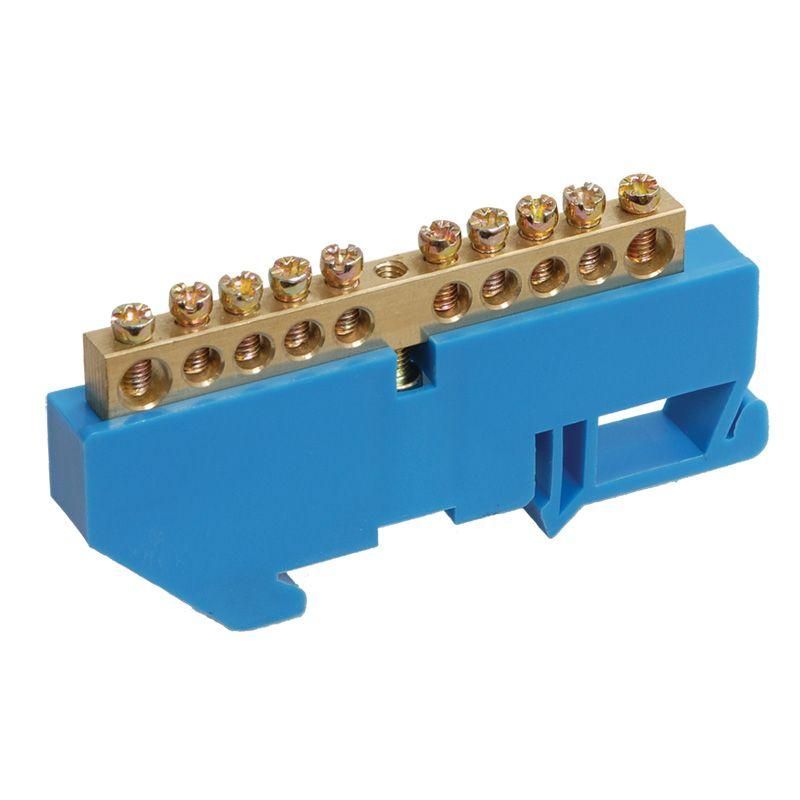

Шина ''N'' нулевая с синим изолятором на DIN-рейку 6x9 мм стойка бол. 10 групп, REXANT - 11-2341 MEET

Шина нулевая с синим изолятором на DIN-рейку 6x9 мм, стойка болтовая, 10 групп от REXANT - это компактное устройство для распределения нулевого и защитного провода в щитах. Артикул 11-2341 обеспечивает надёжное соединение до десяти проводников сечением до 16 мм2 при токе до 100 А.

Назначение и область применения

Шина нулевая REXANT используется для объединения нулевых (N) и защитных (PE) проводников в распределительных щитах. Подходит для монтажа в бытовых, коммерческих и промышленных электроустановках. Применяется в системах TN-S и TN-C-S, где требуется выделенное заземление. Может использоваться для подключения проводов от автоматических выключателей, УЗО, дифавтоматов и других устройств.

Технические характеристики

• Количество контактных групп: 10
• Номинальный ток: 100 А
• Диапазон сечений проводов: до 16 мм2
• Материал контактов: латунь - обеспечивает низкое переходное сопротивление и устойчивость к окислению
• Изоляция: синий пластиковый изолятор - защищает от случайного прикосновения и замыкания
• Способ монтажа: крепление на DIN-рейку шириной 35 мм (стандарт EN 60715)
• Рабочая влажность: не выше 90% при температуре до +40 C

Совместимость и монтаж

Шина совместима с любыми DIN-рейками стандарта 35 мм. Крепится на рейку с помощью защёлок на корпусе - не требует дополнительных крепёжных элементов. Для подключения проводов используются болты M6. Перед затяжкой необходимо зачистить жилы до металлического блеска. Максимальная площадь сечения - 16 мм2; провода большего сечения не войдут в клеммы. Не рекомендуется использовать с многожильными проводами без наконечников.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренних электромонтажных работ. Изоляционный материал устойчив к возгоранию и не распространяет пламя. Наличие синего изолятора визуально отличает нулевую шину от фазных, снижая риск ошибок при обслуживании. Соответствует ГОСТ Р 50030.2 и IEC 60947-7-1 для сборочных устройств.

Преимущества

• Высокая долговечность благодаря латунным контактам - меньше нагрева и окисления
• Удобная компактная форма - занимает мало места в щите
• Цветной изолятор (синий) позволяет легко идентифицировать нулевой провод среди фазных
• Стандартный монтаж на DIN-рейку - совместим с большинством современных щитов
• Поддерживает одновременное подключение 10 проводов - исключает необходимость в перемычках

Ограничения применения

• Не предназначен для работы при влажности свыше 90% - возможна конденсация и коррозия
• Не рассчитана на постоянную работу при токах выше 100 А - перегрузка вызывает перегрев
• Не применяется в цепях переменного тока с частотой выше 50–60 Гц
• Не допускается использование с проводами сечением более 16 мм2 - невозможно плотное обжатие
• Не подходит для внешней установки - отсутствует защита IP

Примеры использования

• Объединение нулевых проводов от группы автоматов в квартирном щите
• Подключение защитных проводников (PE) от розеток, светильников и оборудования
• Сборка распределительного щита на объекте с несколькими контурами заземления
• Использование в промышленных пультах управления, станках, конвейерах с требованием к чёткому разделению N и PE

Практические советы

• Перед установкой проверьте, чтобы все провода имели одинаковое сечение - не превышающее 16 мм2
• Используйте наконечники типа НШВИ для многожильных проводов - так соединение будет надёжнее
• Затягивайте болты равномерно, без усилия - переусилие повредит резьбу
• При монтаже в щитах с ограниченным пространством учтите габариты шины: 6×9 мм - это минимальная глубина, которую займёт изделие
• После монтажа проверьте все соединения тестером - убедитесь, что нет плохих контактов
