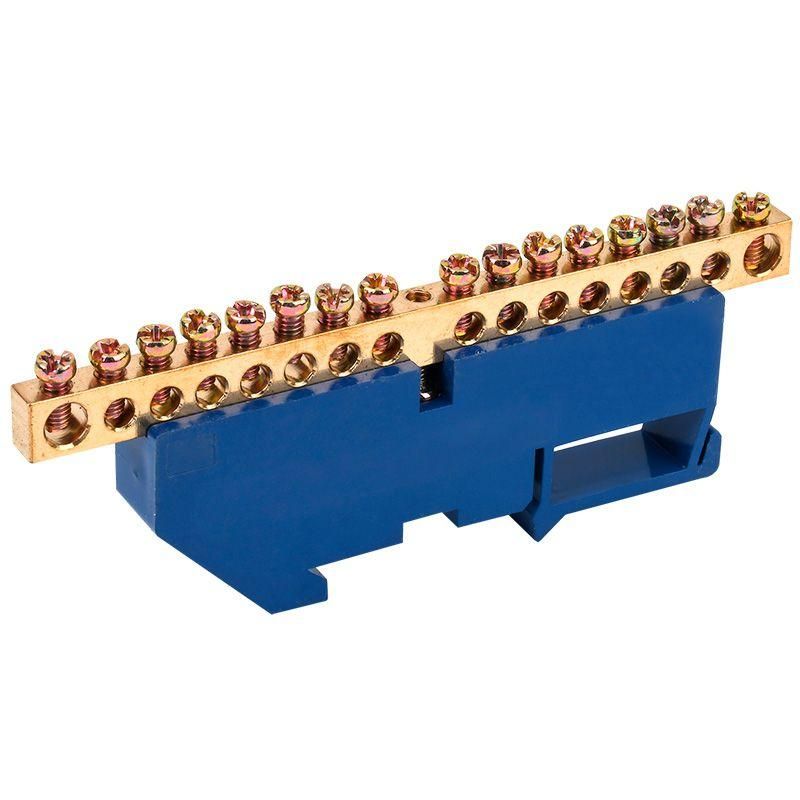

Шина ''N'' нулевая с синим изолятором на DIN-рейку 6x9 мм стойка бол. 16 групп, REXANT - 11-2344 MEET

Шина нулевая с синим изолятором на DIN-рейку 6x9 мм, стойка болтовая, 16 групп от REXANT - это компактное устройство для распределения нулевого и защитного провода в щитах автоматики и силовой электроустановки. Артикулы etm11-2344 и 11-2344 обеспечивают надёжное соединение до 16 проводников с сечением до 16 мм2.

Назначение и область применения

Шина используется для объединения нулевых (N) и защитных (PE) проводников в распределительных щитах. Подходит для монтажа в бытовых, коммерческих и промышленных электрощитах. Применяется в системах TN-S и TN-C-S, где требуется выделение отдельного заземляющего проводника. Может использоваться для подключения проводов от автоматических выключателей, УЗО, дифференциальных автоматов и других устройств.

Технические характеристики

• Количество контактных групп: 16
• Номинальный ток: 100 А
• Диапазон сечений подключаемых проводов: до 16 мм2
• Материал контактов: латунь - обеспечивает низкое переходное сопротивление и устойчивость к окислению
• Изоляция: синий пластиковый изолятор - защищает от случайного прикосновения и замыкания между соседними контактами
• Способ монтажа: крепление на DIN-рейку шириной 35 мм (стандарт EN 60715)
• Размеры стойки: 6×9 мм - оптимальная габаритная форма для плотной укладки в щите
• Максимальная относительная влажность среды: 90 % - не рекомендуется использование в условиях постоянного конденсата или прямого попадания воды

Совместимость и монтаж

Шина совместима со всеми типами DIN-реек 35 мм, используемых в современных электрощитах. Крепится на рейку с помощью защёлок на корпусе изолятора - не требует дополнительных крепёжных элементов. Для подключения проводов используются болтовые зажимы с плоскими контактными площадками. Перед затяжкой необходимо зачистить жилы до металлического блеска. Момент затяжки - не более 1,8 Нм, чтобы не повредить резьбу или изоляцию. Все контакты расположены в один ряд, что позволяет легко проложить провода без перегибов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для шин соединения. Синий изолятор обеспечивает класс защиты IP20 - предотвращает доступ пальцев к токоведущим частям. Латунные контакты не содержат свинца и соответствуют RoHS. Шина не предназначена для работы в цепях переменного тока выше 1000 В.

Преимущества

• Высокая долговечность благодаря латунным контактам - меньше нагрева и окисления по сравнению с сталью
• Удобная цветовая маркировка синего изолятора - сразу отличается от фазных шин (обычно белых или серых)
• Стандартный шаг между контактами - позволяет использовать универсальные клеммы и перемычки
• Надёжная фиксация на DIN-рейке - не выпадает даже при вибрации
• Поддерживает одновременную работу нескольких УЗО и автоматов без необходимости в дополнительных ответвлениях

Ограничения применения

• Не применяется в цепях постоянного тока напряжением выше 48 В - возможна эрозия контактов
• Не допускается установка в помещениях с температурой ниже -25 C или выше +60 C - риск хрупкости пластика и снижения проводимости латуни
• Не предназначен для подключения многожильных проводов без наконечников - возможен разрыв жил при затяжке
• Не следует использовать в местах с постоянным воздействием масел, растворителей или агрессивных паров - может повредить изоляционный материал

Примеры использования

• Объединение нулевых проводов от 16 автоматов в квартирном щите
• Подключение защитных проводников (PE) от всех розеток в офисном помещении
• Распределение N-проводника после входного УЗО в щите торгового центра
• Формирование общей нулевой точки в системе освещения производственного участка

Практические советы

• Перед монтажом проверьте, что все провода имеют сечение ≤16 мм2 - большие жилы не войдут в зажим
• Используйте наконечники типа НШВИ для многожильных проводов - это исключит деформацию и повысит надёжность
• Не затягивайте болты слишком сильно - латунь мягкая, можно срезать резьбу
• При сборке щита располагайте шину рядом с УЗО и автоматами - так сокращаются длины проводов и уменьшается вероятность помех
• Проверяйте наличие свободного места на DIN-рейке - шина занимает около 14 модулей (≈252 мм)
• Артикулы etm11-2344 и 11-2344 - идентичны; различие лишь в формате записи, выбирайте любой
