Шина PE "земля" на DIN-изоляторе тип "Стойка" ШНИ-6х9-10-С-Ж | YNN10-69-10P-K05 IEK

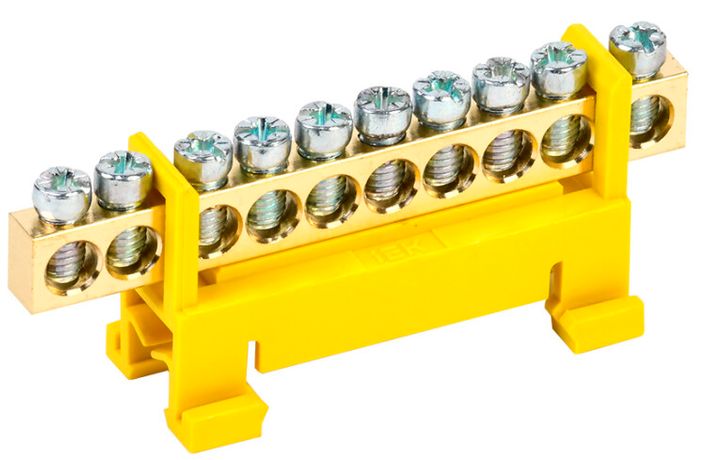

Шина заземления PE на DIN-изоляторах тип Стойка ШНИ-6х9-10-С-Ж от IEK предназначена для надёжного соединения защитных и рабочих нулевых проводников в распределительных щитах. Этот элемент обеспечивает безопасное заземление в условиях высокой нагрузки и широкого диапазона температур, особенно там, где требуется компактная и устойчивая установка на DIN-рейку.

Назначение и область применения

Шина заземления PE на DIN-изоляторах тип Стойка ШНИ-6х9-10-С-Ж используется для подключения защитных (PE) и рабочих нулевых (N) проводников в электрощитах. Применяется в системах TN-S и TN-C-S, где важно организовать единый контур заземления. Подходит для промышленных, коммерческих и жилых объектов — например, в щитах управления станков, систем освещения, конвейеров и автоматических линий.

Технические характеристики

• Номинальный ток: 100 А — выдерживает длительную нагрузку без перегрева
• Напряжение: 380 В — рассчитана на трёхфазные сети с нулевым проводом
• Материал: латунь — обеспечивает хорошую проводимость и коррозионную стойкость
• Количество контактов: 10 — позволяет подключить до десяти проводников
• Способ монтажа: на DIN-рейку 35 мм — совместима со стандартными рейками
• Изолированный монтаж: да — исключает случайные замыкания на корпус щита
• Толщина: 23 мм — устойчива к механическим воздействиям
• Диапазон сечений: 16 мм² — оптимальна для проводов сечением до 16 мм²
• Диапазон рабочих температур: от -40 до +50 °C — работает в холодных и жарких помещениях
• Срок службы: 15 лет — долговечность при соблюдении условий эксплуатации
• Цвет: желтый — визуально отличается от фазных шин, соответствует ГОСТ

Совместимость и монтаж

Шина Стойка ШНИ-6х9-10-С-Ж крепится на стандартную DIN-рейку 35 мм. Установка осуществляется за счёт изоляторов, расположенных по центру или краям — в зависимости от типа крепления. Для надёжного соединения с медными многожильными проводами обязательно используйте наконечники-гильзы. Это предотвращает ослабление контакта при вибрациях и снижает риск нагрева. Монтаж возможен как на боковой стенке щита, так и на задней панели — благодаря гибкости крепления.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями к электроустановкам в России. Цвет — жёлтый — соответствует нормам маркировки заземляющих проводников (ГОСТ Р 50462). Изолированный монтаж исключает контакт с металлическими частями щита, что повышает уровень безопасности. Номинальный ток 100 А и материал из латуни обеспечивают соответствие требованиям к теплостойкости и электрической прочности.

Преимущества

• Удобство сборки: все 10 точек подключения доступны с одной стороны
• Стабильность контакта: латунная основа не окисляется и сохраняет проводимость
• Защита от короткого замыкания: изоляционные элементы предотвращают контакт с корпусом
• Долговечность: срок службы 15 лет при правильной эксплуатации
• Визуальная идентификация: жёлтый цвет сразу указывает на функцию заземления

Ограничения применения

• Не предназначен для подключения проводов сечением более 16 мм² — это вызовет перегрев и потерю контакта
• Не следует использовать вне закрытых щитов — открытое расположение увеличивает риск повреждения
• Не применяется в средах с агрессивными химикатами или повышенной влажностью без дополнительной защиты
• Запрещён монтаж без изоляторов — прямое крепление к металлическому корпусу недопустимо

Примеры использования

• Щиты управления насосными станциями — для группового заземления всех двигателей
• Распределительные щиты в торговых центрах — объединение нулевых проводов от нескольких этажей
• Автоматические линии на заводах — обеспечение надёжного заземления контроллеров и сенсоров
• Жилищные дома — центральный пункт заземления в этажном щите после ввода

Практические советы

• Перед монтажом проверьте, чтобы DIN-рейка была плотно закреплена — слабое крепление вызовет люфт и плохой контакт
• Обязательно используйте наконечники-гильзы для многожильных проводов — даже если они кажутся “плотно” затянутыми
• Не перегружайте шину: максимальное количество проводов — 10; не допускайте скручивания проводов между собой
• Проверяйте момент затяжки болтов — слишком сильное усилие может повредить резьбу, слабое — вызовет нагрев
• При замене старой шины — убедитесь, что новая имеет аналогичный шаг крепления и диапазон сечений
• Артикул ynn10-69-10p-k05 — это точный идентификатор модели ШНИ-6х9-10-С-Ж от IEK; сверьте его перед заказом
