Шина PE "земля" на DIN-изоляторе тип "Стойка" ШНИ-6х9-8-С-Ж | YNN10-69-8P-K05 IEK

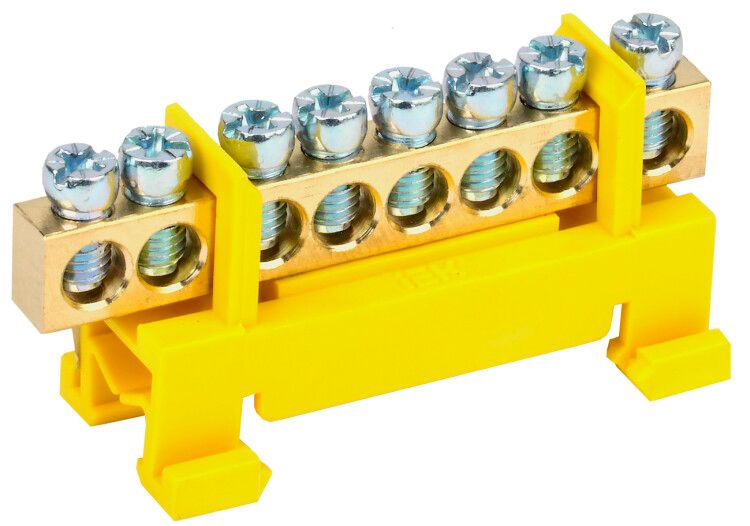

Шина заземления PE на DIN-изоляторе типа Стойка ШНИ-6х9-8-С-Ж от IEK предназначена для надёжного соединения защитных и рабочих нулевых проводов в распределительных щитах. Эта модель обеспечивает безопасное заземление при работе в условиях широкого температурного диапазона и рассчитана на длительный срок службы.

Назначение и область применения

Шина заземления PE на DIN-изоляторе типа Стойка ШНИ-6х9-8-С-Ж используется для коммутации защитных (PE) и рабочих нулевых (N) проводников в электрощитах. Применяется в системах TN-S и TN-C-S, где требуется организовать единый контур заземления. Подходит для установки в бытовых, промышленных и коммерческих распределительных устройствах - например, в щитах управления станками, освещением, конвейерными линиями и системами автоматизации.

Технические характеристики

• Номинальный ток: 100 А - выдерживает нагрузку без перегрева при постоянной работе
• Рабочее напряжение: 380 В - соответствует стандартным сетям 380/220 В
• Количество контактных точек: 8 - позволяет подключить до восьми проводов одновременно
• Диапазон сечений проводов: 16 мм2 - оптимально для медных жил сечением до 16 мм2
• Материал: латунь - высокая электропроводность, устойчивость к коррозии
• Толщина шины: 23 мм - обеспечивает механическую прочность и теплоотвод
• Диапазон рабочих температур: от -40 до +50 C - работает в холодных и жарких помещениях
• Срок службы: 15 лет - долговечность при соблюдении условий эксплуатации
• Цвет: желтый - визуальное отличие от фазных и нулевых шин
• Отделка поверхности: необработанная - требует осторожности при монтаже, чтобы не повредить контактные поверхности

Совместимость и монтаж

Шина Стойка ШНИ-6х9-8-С-Ж крепится на стандартную 35-мм DIN-рейку благодаря изолирующим кронштейнам. Монтаж возможен как по центру, так и по краям - зависит от модели крепления (тип 8/1, 8/2). Для надёжного соединения с медными многожильными проводами обязательно используйте наконечники-гильзы. Убедитесь, что посадочный диаметр болтов совпадает с сечением провода (до 16 мм2). Не допускается установка без изоляционных элементов - они предотвращают случайное замыкание на корпус щита.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947-7-1. Латунная основа и изоляция обеспечивают электроизоляцию между шиной и металлическими частями щита. Цветовое исполнение (жёлтый) соответствует нормам маркировки заземляющих проводников. Наличие изоляторов гарантирует защиту от пробоя даже при повышенной влажности.

Преимущества

• Высокая надёжность контактов за счёт латунной шины и плотного зажима
• Удобство сборки - компактная форма и стандартизованный крепёж на DIN-рейку
• Стабильная работа при экстремальных температурах - подходит для неотапливаемых помещений
• Долгий срок службы - снижает необходимость замены в течение всего срока эксплуатации щита
• Чёткая цветовая маркировка - исключает путаницу при обслуживании

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами - риск окисления и плохого контакта
• Не следует использовать в средах с агрессивными химикатами - необработанная поверхность подвержена коррозии
• Запрещён монтаж без изоляторов - прямой контакт с металлическим корпусом щита недопустим
• Максимальное сечение провода - 16 мм2; более толстые жилы не поместятся в зажимы

Примеры использования

• Щиты управления насосными станциями - объединение всех PE-проводов от двигателей
• Распределительные щиты ЖКХ - подключение защитных проводников от розеток и светильников
• Промышленные панели - организация единой точки заземления для оборудования с автономным питанием
• Аварийные системы освещения - обеспечение надёжного заземления в условиях повышенной влажности

Практические советы

• Перед монтажом проверьте целостность изоляторов - трещины или деформации снижают защитные свойства
• Обязательно используйте наконечники-гильзы для многожильных проводов - это предотвратит ослабление контакта
• Не затягивайте болты слишком сильно - латунь мягче стали, есть риск срезания резьбы
• При установке в сыром помещении дополнительно обработайте контакты антикоррозийной смазкой (например, литолом)
• Проверяйте соответствие артикула ynn10-69-8p-k05 перед заказом - другие модификации имеют другое количество контактов или тип крепления
