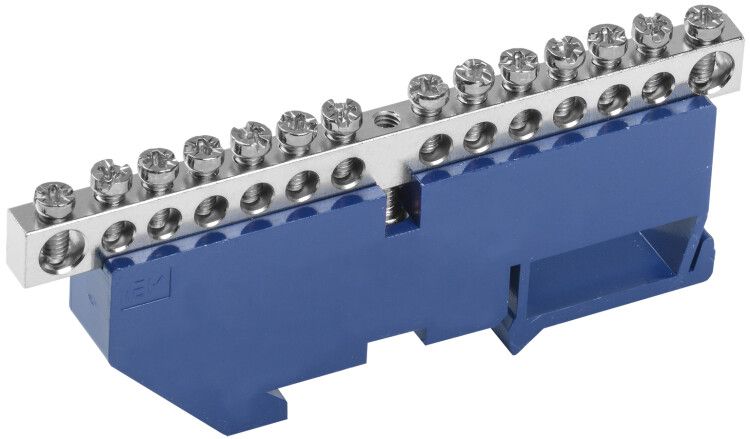

Шина нулевая на DIN-изоляторе ШНИ-6х9-14-Д-С, 14 конт., 100А IEK YNN10-14-D-K07-N

Шина нулевая на DIN-изоляторе никелированная ШНИ-6х9-14-Д-С от IEK предназначена для надёжного распределения нулевого и защитного проводника в щитах автоматики и силовой аппаратуры. Латунная основа с никелированным покрытием и прочный изолятор обеспечивают долгую работу даже в условиях повышенной влажности.

Назначение и область применения

Шина нулевая ШНИ-6х9-14-Д-С используется для коммутации нулевых (N) и защитных (PE) проводников в распределительных щитах. Подходит для установки в электроустановках напряжением до 380 В и током до 100 А. Применяется в промышленных щитах, системах автоматизации, на конвейерах, насосных станциях и других объектах с жесткими требованиями к надёжности заземления.

Технические характеристики

• Номинальное напряжение: 380 В
• Номинальный ток: 100 А
• Количество контактных точек: 14
• Поддерживаемые сечения проводов: до 16 мм2
• Основной материал: латунь
• Поверхностное покрытие: никелированное
• Рабочий температурный диапазон: от –40 C до +50 C
• Максимальная относительная влажность: 90%
• Срок службы: 15 лет

Совместимость и монтаж

Шина ШНИ-6х9-14-Д-С устанавливается на DIN-рейку шириной 35 мм. Каждый контакт рассчитан на один провод сечением до 16 мм2. Для подключения используйте клеммы с гильзами или наконечниками, соответствующими указанному сечению. Монтаж выполняется обычным способом - защёлкивание на рейку и затяжка винтов моментом, не превышающим рекомендованного производителем (не требует специального инструмента).

Безопасность и стандарты

Конструкция соответствует требованиям к изолированным шинам для распределительных устройств. Пластиковый изолятор выполнен из самозатухающего материала, снижающего риск распространения пламени. Никелированное покрытие предотвращает окисление и повышает безопасность при частых обслуживаниях.

Преимущества

• Высокая коррозионная стойкость благодаря никелированию - особенно важно во влажных или агрессивных средах
• Устойчивость к перепадам температур - работает в холодных помещениях и на открытых площадках
• Чёткая разметка 14 контактов позволяет легко организовать распределение проводников
• Стандартный форм-фактор совместим с большинством DIN-щитов
• Долгий срок службы - 15 лет при соблюдении условий эксплуатации

Ограничения применения

• Не предназначен для работы с токами выше 100 А - превышение вызывает перегрев и выход из строя
• Не применяется в цепях постоянного тока свыше 380 В - максимальное напряжение ограничено конструкцией
• Запрещён монтаж в местах с постоянным воздействием открытого огня или химически активных паров (например, в кислотных цехах без защиты)
• Не заменяет полноценную шину PE/N в главном распределительном щите - только вторичное распределение внутри щита

Примеры использования

• Распределение N и PE в щитах управления станков на заводе
• Объединение нулевых проводов в осветительных щитах многоквартирных домов
• Формирование группы заземления в щитах насосных станций
• Сборка распределительных щитов в пищевой промышленности - где важна антикоррозийная стойкость

Практические советы

• Перед монтажом проверьте соответствие сечения провода - максимум 16 мм2; большие провода не войдут в клемму
• При использовании в сыром помещении дополнительно контролируйте герметичность щита - хотя шина устойчива к влаге, её эффективность зависит от общего класса IP корпуса
• Не затягивайте винты слишком сильно - это может повредить латунную клемму
• Артикул ynn10-14-d-k07-n - это тот же продукт, что и ШНИ-6х9-14-Д-С; при заказе указывайте оба варианта для точного совпадения
• Для удобства сборки используйте цветовые метки на проводах - так проще отличить N от PE при обслуживании
